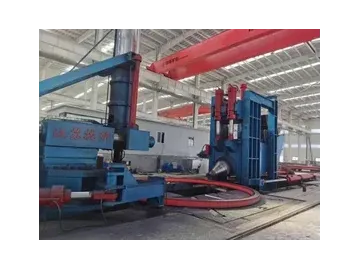

La roladora radial-axial de anillos CNC D53KS se compone de un accionamiento principal, un cuerpo de la máquina, una corredera principal, un rodillo principal, un bastidor axial, un mecanismo de centrado, un dispositivo de medición, un sistema hidráulico, tuberías hidráulicas, un sistema de control, un dispositivo de seguimiento, un sistema de lubricación, un sistema de refrigeración, un sistema de alimentación de entrada/salida, etc. Todos los componentes trabajan en conjunto para lograr un rolado de alta precisión de las piezas del anillo. El equipo utiliza tecnología CNC para rolar el anillo simultáneamente en dirección radial y axial. El rolado se realiza simplemente introduciendo parámetros como las dimensiones del anillo, la pieza bruta, los rodillos y la calidad del material. Las dimensiones del anillo y el estado de la máquina se muestran en la pantalla.
- Diámetro exterior 300mm~12000mm
- Altura 60mm~2000mm
Nota: Diseños personalizados disponibles para adaptarse a los requisitos de fábrica del cliente.
| Tipo | | | | | | | | | | | | | | | |
| Rango de trabajo | Diámetro exterior del anillo (mm) | 300-800 | 400-1200 | 400-1600 | 400-2000 | 500-2500 | 500-3500 | 600-4000 | 600-5000 | 1000-6300 | 1000-8000 | 1100-8000 | 1100-9000 | 1200-10000 | 1500-12000 |
| Altura del anillo (mm) | 60-250 | 60-300 | 60-300 | 60-350 | 80-400 | 80-500 | 80-600 | 80-700 | 100-1000 | 100-1200 | 100-1600 | 110-1600 | 120-1650 | 130-2000 | |
| Datos de la máquina | Fuerza de rolado radial (kN) | 800 | 1000 | 1250 | 1600 | 2000 | 2000 | 2500 | 3000 | 4000 | 5000 | 6300 | 8000 | 1000 | 16000 |
| Fuerza de rolado axial (kN) | 630 | 800 | 1000 | 1250 | 1600 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 | 5000 | 6000 | 8000 | |
| Velocidad de la línea de rolado (m/s) | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 0.4-1.4 | 0.4-1.4 | 0.4-1.4 | 0.4-1.4 | 0.4-1.4 | 0.4-1.4 | |
| Potencia del motor | Motor de accionamiento radial (kW) | 160 | 250 | 280 | 2×220 | 2×250 | 2×280 | 2×315 | 2×355 | 2×500 | 2×630 | 2×730 | 2×900 | 2×1200 | 2×1800 |
| Motor de accionamiento axial (kW) | 2×75 | 2×110 | 2×160 | 2×220 | 2×250 | 2×280 | 2×315 | 2×355 | 2×500 | 2×630 | 2×730 | 2×800 | 2×1000 | 2×1300 | |
| Dimensiones | Longitud (mm) | 8500 | 9000 | 11000 | 13000 | 14000 | 17000 | 18000 | 20000 | 24000 | 26000 | 30000 | 36000 | 40000 | 48000 |
| Ancho (mm) | 2200 | 2400 | 2500 | 3000 | 3500 | 3800 | 4200 | 5300 | 6800 | 7500 | 8500 | 9000 | 9500 | 12000 | |
| Altura sobre el suelo (mm) | 3300 | 3500 | 3600 | 3800 | 4300 | 4500 | 4600 | 4700 | 6500 | 7200 | 8000 | 8500 | 10000 | 11000 | |
Nota: Modelos de la serie automática disponibles a pedido.
La roladora de anillos radial-axial CNC D53KS incorpora una estructura de extracción de mandril superior, lo que facilita la sujeción y extracción de las piezas del anillo y mejora la eficiencia del trabajo. La estructura de guía de cuatro columnas garantiza la precisión y estabilidad del movimiento del rodillo, mejorando así la precisión del procesamiento de las piezas del anillo. Las fibras metálicas de las piezas laminadas se distribuyen continuamente a lo largo de la circunferencia, con una estructura interna densa y granos finos. Sus propiedades mecánicas integrales son significativamente superiores a las de las piezas procesadas mediante laminadoras verticales o procesos de forja tradicionales.
Acero al carbono, acero aleado, acero inoxidable, aleación de titanio, aleación de cobre, aleación de aluminio, etc.
Puede producir varios tipos de forjados de anillos sin costura, como anillos de rodamientos, soportes giratorios, anillos de engranajes, bridas, cubos, piezas cilíndricas de paredes delgadas, bridas de energía eólica, bridas de cuello alto, etc., ampliamente aplicados en numerosos campos industriales, incluidos maquinaria, automotriz, tren, construcción naval, petroquímica, aviación, aeroespacial, energía atómica y generación de energía eólica.
- Funciona con un volante electrónico.
- Cuenta con una pantalla dual que muestra el estado de trabajo; la nueva consola de operación ofrece amplia visibilidad.
- La curva de rolado se genera automáticamente introduciendo las dimensiones de la pieza del anillo y de la pieza bruta.
- Modo de operación automática CAR: el proceso de rolado se adapta automáticamente al laminado radial-axial según la curva de rolado.
- Operación sencilla: todo el proceso de rolado se puede completar con un solo volante electrónico.
- Alto grado de automatización: los modos de control y operación incluyen manual, semiautomático y totalmente automático con una sola tecla.
- La computadora superior utiliza una computadora de control industrial, y la computadora inferior utiliza un controlador programable alemán Siemens. Incorpora varios módulos inteligentes que permiten la producción en línea automatizada, la operación sin supervisión, la simplicidad de la operación y la reducción de la intensidad de trabajo para los trabajadores.
- Alta eficiencia de producción. El método acumulativo de presurización local y deformación continua da como resultado un equipo de pequeño tonelaje, con un amplio rango de procesamiento y una alta eficiencia de producción. En comparación con la forja libre, presenta un bajo consumo de material, un bajo consumo de energía y bajos costos de producción integrales.
- Utiliza un sistema CNC completo para ajustar inteligentemente el tamaño de los anillos, lo que permite la producción de diversos productos sin costos adicionales de molde, satisfaciendo así las demandas de los pedidos de diferentes clientes.
- Utiliza curvas de simulación por computadora para reflejar el estado del forjado, lo que resulta en una alta tasa de rendimiento. En comparación con el forjado por rolado de anillos tradicional, ahorra piezas brutas.
- Su operación es sencilla y cómoda, lo que ahorra un 60% de mano de obra en comparación con los procesos de forjado tradicionales. Los trabajadores pueden operar con destreza tras una capacitación sencilla, lo que reduce significativamente los costos de mano de obra y la necesidad de mano de obra cualificada.
- Fabricado en acero fundido, el equipo tiene una estructura rígida y estable, es resistente a la deformación y es robusto y duradero.
| D53KS-1200 | Tianjin Yukai Technology |
| D53KA-1600 | Jining Shanyou |
| D53KS-1600 | Xiamen Yihechang |
| D53KS-1600 | Shandong Nanshan Aluminum Industry |
| D53KA-5000 | Zhuji Hongmao |
| D53KA-5500 | Xinyutong Forging |
| D53KA-5000 | Dandong Fengneng |
| D53KA-8000 | Dandong Fengneng |
| D53KA-10000 | Tangshan Wenfeng |
| D53KA-12000 | Tangshan Wenfeng |
| D53KA-12000 | Guangdong Sanhao |
| D53KS-6500 | Jiangyin Hengye |
| D53KS-8000 | Jiangyin Hengye |
| D53KA-6000 | Jiangyin Liaoyuan |
| D53KA-7000 | Shanxi Fuxingtong |
| D53KA-6500 | Shanxi Chengye Forging |
| D53KA-6000 | Shenyang Aviation Forging |
| D53KA-2500 | Changzhou Kairui |
| D53KS-1600 | Jiangyin Chengdong |
| D53KS-2500 | Jiangyin Yuanfeng |
| D53KS-2500 | Zhejiang Longcheng |
| D53KS-2500 | Foshan Xinhui |
| D53KS-2500 | Jiangyin Dongrun |
| D53KS-1500 | Xiamen |
| D53KS-4000 | Suzhou Enweier |
| D53KS-8000 | Luoyang Jiaheng |
| D53ks-6500 | Wugang Hechuang Precision Engineering |
| D53KS-1600 | Quanzhou Lianhe |
| D53KS-1600 | Xi'an Mucheng Heavy Industry |
| D53KS-800 | Wuxi Zhenghong |
| D53KS-1200 | Anhui Tuoshan Heavy Industry |
| D53KS-4800 | Liaoning Lifate Special Equipment |
| D53KS-1200 | Turquía |
| D53KS-2500 | India |
| D53KS-3000 | Irán |
| D53KS-2000 | Irán |
| D53KS-5000 | India |
| D53KS-2000 | India |
| D53KS-2500 | Rusia |
| D53KA-4500 | Rusia |
| D53KS-5000 | Pakistán |
| D53KS-4000 | Turquía |
| D53KA-6300 | Turquía |
| D53KS-4000 | Taiwán |
