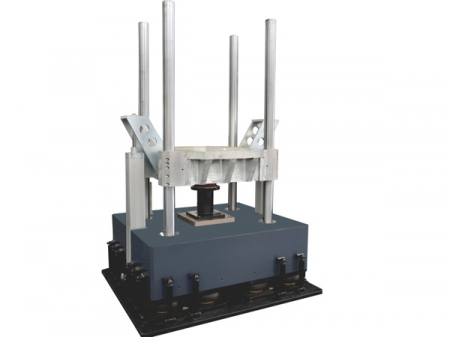

Máquina neumática de impactos de caída libre
La máquina neumática de impactos de caída libre SY- 11 es un nuevo tipo de diseño de impacto y sacudidas de equipos de prueba. Cuenta con una operación simple, mantenimiento conveniente y alto grado de automatización. El probadores adecuado para todo tipo de pruebas de impactos, como la onda convencional de medio seno, onda diente de sierra post pico, onda cuadrada y más.
Funciones y características
1. El dispositivo impulsado por presión tiene una estructura simple y de alta confiabilidad. No produce contaminación, asegurando así un medio ambiente limpio y saludable.
2. Esta máquina neumática de impactos de caída libre puede mejorar significativamente su eficiencia de prueba de impacto. Su máxima frecuencia de colisión alcanza las 100veces/min.
3. Es muy fácil darse cuenta del gran ancho de pulso y un pequeño ensayo de sobrecarga.
4. Con una alta velocidad de descarga, el probador de impacto adoptado puede sustituir a una mesa de colisión. Se da una mayor fiabilidad y una mejor forma de onda de colisión cuando se compara con una tabla de colisión de accionamiento hidráulico o de motor.
5. La máquina neumática de impacto de caída libre permite que la velocidad de choque sea controlada mediante el ajuste de la presión del gas. Es conveniente ajustar la velocidad de impacto.
6. Este producto adopta un control de impacto de la serie Shock DAQ y un sistema de medición para realizar múltiples modos de impacto opcionales, incluyendo el impacto manual, impacto continuo, un solo impacto e impacto de intervalo.
Especificaciones principales
| Modelo | |||||||||||||||||||||||
| Carga relacionada (kg) | 25 | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | |||||||||||||||
| Tamaño de la mesa (mm) | 300x300 | 500x500 | 600x600 | 600x800 | 800x1000 | 800x1000 | 1200x1200 1000x1200 | 1200x1200 1000x1200 | |||||||||||||||
| Forma de onda del impacto | Medio seno | Diente de sierra post pico | Medio seno | Diente de sierra post pico | Trapezoidal | Medio seno | Diente de sierra post pico | Trapezoidal | Medio seno | Diente de sierra post pico | Trapezoidal | Medio seno | Diente de sierra post pico | Trapezoidal | Medio seno | Diente de sierra post pico | Trapezoidal | Medio seno | Diente de sierra post pico | Trapezoidal | Medio seno | Diente de sierra post pico | Trapezoidal |
| Aceleración del impacto (m/s2) | 30-6000 | 150-1500 | 30-6000 | 150-1500 | 300-1000 | 30-6000 | 150-1500 | 300-1000 | 30-2000 | 150-600 | 300-600 | 30-1500 | 150-600 | 300-600 | 30-1500 | 150-600 | 300-600 | 30-1000 | 150-500 | 300-500 | 30-1000 | 150-500 | 300-500 |
| Duración del pulso (ms) | 40-1 | 11-3 | 40-1.5 | 18-3 | 12-6 | 40-1.5 | 18-6 | 12-6 | 40-3 | 18-6 | 12-6 | 40-6 | 18-6 | 12-6 | 40-6 | 18-6 | 12-6 | 30-6 | 18-6 | 12-6 | 30-6 | 18-6 | 12-6 |
| Dimensiones (L×W×H: mm) | 900x780x2000 | 1140x880x2120 | 1260 x 880 x 2020 | 1120x1220x2050 | 1450x1600x2450 | 1450x1350x2450 | 1950x1550x2450 | 1950x1550x2450 | |||||||||||||||

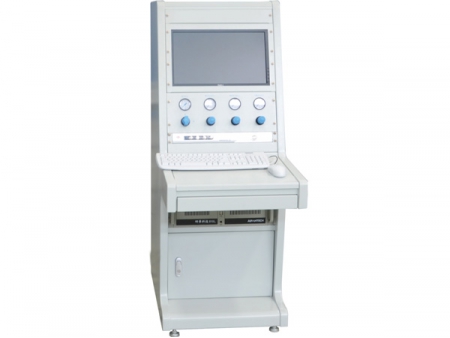

| Tamaño de la cabina de control (mm) | 545 x 720x1335 | ||||||||||||||||||||||
| Tamaño del dispositivo de presurización (mm) | 300 x 300 x 850 | 400 x 400 x 850 | |||||||||||||||||||||
| Peso (kg) | 1500 | 1800 | 2500 | 2600 | 3800 | 3800 | 5200 | 5200 | |||||||||||||||
| Máx. frecuencia de golpe (veces/min) | 120 | 120 | 100 | 80 | 50 | 40 | 30 | 30 | |||||||||||||||
| Norma | GJB150 GJB360 GJB548 GB/T2423 JJG541 MIL-STD-810F EC68-2-27 | ||||||||||||||||||||||
| Nota | Este producto puede ser personalizado de acuerdo con las necesidades de los usuarios. | ||||||||||||||||||||||
