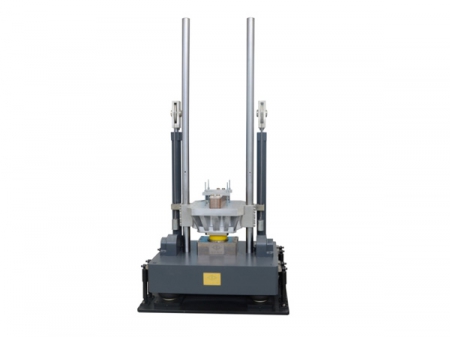

Máquina hidráulica de impactos de caída libre
La máquina hidráulica de impactos de caída libre SY- 10 es ideal para simular impactos sufridos por diferentes bienes en un entorno práctico. Esto comprueba si los bienes tienen funciones fiables y estructuras completas bajo impacto.
Comoprobador de impactos, la máquina hidráulica de impactos de caída libre puede llevar a cabo una variedad de pruebas de impacto, como la media onda convencional sinusoidal, la onda diente de sierra post pico y la onda cuadrada, etc.
Funciones y Características
1.Una combinación del sistema hidráulico de elevación en equilibrio y de la columna guía multi estante con gran margen de resistencia asegura una acción de elevación estable y sin ruido.
2. La mesa de fundición de aleación de aluminio magnesio se ha diseñado de manera óptima, con alta rigidez y un pequeño desorden de alta frecuencia.
3. Con gran fuerza de frenado, el mecanismo de frenado hidráulico incorporado puede evitar efectivamente la recuperación secundaria.
4. El sistema de control de retroalimentación de altura de elevación digital garantiza la repetibilidad del impacto.
5. La máquina hidráulica de impactos de caída libre está diseñada con una base auto tampón para reducir en gran medida el impacto en el suelo. Sin una base dedicada, es extremadamente conveniente para ser instalada.
Especificaciones principales
Modelo | Mechanical | |||||||||||||||||||||||||
Carga relacionada (kg) | 2 | 5 | 25 | 50 | 100 | 200 | 400 | 600 | 1000 | 1500 | ||||||||||||||||
Tamaño de la mesa (mm) | 200x200 | 200x200 | 300x350 | 480x500 | 650x800 | 800x960 | 1000 X1000 | 1200 X1200 | 1000 X1000 1200 X1200 | 1000x1200 1200x1200 | ||||||||||||||||
Forma de la onda de impacto | Medio seno | Medio seno | Diente de sierra post pico | Medio seno | Diente de sierra post pico | Medio seno | Diente de sierra post pico | Trapezoidal | Medio seno | Diente de sierra post pico | Trapezoidal | Medio seno | Diente de sierra post pico | Trapezoidal | Medio seno | Diente de sierra post pico | Trapezoidal | Medio seno | Diente de sierra post pico | Trapezoidal | Medio seno | Diente de sierra post pico | Trapezoidal | Medio seno | Diente de sierra post pico | Trapezoidal |
Aceleración de impacto (m/s2) | 200-15000 | 200-15000 | 150-1000 | 150-15000 | 150-1000 | 150-6000 | 150-1000 | 300-1000 | 150-6000 | 150-1000 | 300-1000 | 150-3500 | 150-1000 | 300-1000 | 150-1500 | 150-500 | 300-500 | 150-1500 | 150-500 | 300-500 | 150-1500 | 150-500 | 300-500 | 150-1500 | 150-500 | 300-500 |
Duración del pulso (ms) | 11-0.8 | 18-0.5 | 18-6 | 30-0.8 | 18-6 | 30-1.5 | 18-6 | 12-6 | 30-1.5 | 18-6 | 12-6 | 30-2 | 18-6 | 12-6 | 30-6 | 18-6 | 12-6 | 30-6 | 18-6 | 12-6 | 30-6 | 18-6 | 12-6 | 30-6 | 18-6 | 12-6 |
Dimensiones (L×W×H: mm) | 900 x 510 x 2100 | 900x725x 2200 | 900x725x 2200 | 1260 x 960x 2600 | 1370 x 1000 x 2600 | 1560 x 1210 x 2600 | 1600 x 1210 x 2600 | 1620 x 1350 x 2600 | 1750x1500 x 2800 | 1950x1750x 2800 | ||||||||||||||||
Peso (kg) | 500 | 550 | 850 | 2500 | 3100 | 3800 | 4200 | 5100 | 6000 | 7000 | ||||||||||||||||
Tamaño de la fuente de aceite (mm) | 350×300×690 | 630×450×710 | 700X530X780 | |||||||||||||||||||||||
Volumen de la fuente de aceite | 60L | 60L | 45kg/100L | |||||||||||||||||||||||
Fuente de alimentación | 0.3kW | 380V 5060Hz 1.5kW | 380V 50/60Hz 1.5kW | 380V 50/60Hz 2.2kW | ||||||||||||||||||||||
Norma | GJB150 GJB360 GJB548 GB/T2423 JJG541 IEC60068-2-27 | |||||||||||||||||||||||||
*Anchura del pulso mínimo | 0.8ms | |||||||||||||||||||||||||
**Anchura del pulso mínimo | 2ms |
