Grupo Electrógeno a Gas, con Motores MAN; Generadores
Solicite un presupuesto
Grupos electrógenos de gas natural de la serie RN-N, motores MAN 230/400V 50HZ Grupos electrógenos de biogás de la serie RB-N, motores MAN 230/400V 50Hz
- Alta potencia y máxima eficiencia;
- Bajo consumo de aceite lubricante y combustible, intervalos de mantenimiento más extensos y bajos costes de funcionamiento;
- Tecnología de combustión de vanguardia, menos emisiones;
- Estructura compacta, fácil de instalar, ocupa poco espacio;
- Puesta en marcha in situ para garantizar una alta fiabilidad;
- Los grupos electrógenos a gas son especialmente diseñados para una larga vida útil;
Características Estándar (solo como referencia)
- Westinpower ofrece servicios integrales para satisfacer los requerimientos y necesidades en cuanto a sistemas y componentes de generación de energía de nuestros clientes.
- Todos los grupos electrógenos y componentes se someten a rigurosas pruebas de prototipo, a una fabricación de precisión y rigurosas inspecciones.
- Garantía: 18 meses a partir de la fecha de entrega, después de 1000 horas de funcionamiento, o 1 año a partir de la fecha de la primera puesta en marcha (lo que ocurra primero).
- Como opción tenemos disponibles motores importados que cumplen con las normas de emisiones de la UE y de la EPA estadounidense. La mayoría de los motores de marcas nacionales cumplen los requisitos de las normas nacionales de emisiones de clase III y algunos motores de generadores de marcas nacionales pueden cumplir las normas de emisiones de EE.UU. y Europa, como los motores Yuchai. Para más detalles, consulte el documento "Comparación de las normas de emisión para motores diesel de máquinas móviles no de carretera (MMNC o NRMM en inglés) en EE.UU., la UE y China".
Estándares de emisiones Tier de la EPA de EE. UU.: Tier1, Tier2, Tier3, Tier4 Interim, Tier4 final
Normas de emisión de la fase CE: fase I, fase II, fase IIIA, fase IIIB, fase IV
Normas de emisiones en China (no de carretera): Fase II, Fase III
Otras Características (solo como referencia)
- Interruptor de transferencia automática (ATS) opcional para conmutar automáticamente entre el generador de gas y la red eléctrica en caso de corte de suministro.
- El sistema de sincronización automática WASS (Westinpower Auto Synchronization System) permite la conexión paralela sincronizada de varios grupos electrógenos a gas.
- El apilamiento doble de los grupos electrógenos maximiza el volumen de los contenedores individuales.
Características del Alternador
- El alternador convierte la energía mecánica de una turbina de agua, una turbina de vapor o un motor de combustión interna en energía eléctrica en forma de corriente alterna.
- Los alternadores de los generadores funcionan según los principios de la inducción electromagnética y la fuerza electromagnética. El método de inducción electromagnética se utiliza para producir una corriente inducida en un material conductor utilizando una potencia giratoria externa.
Marcas Opcionales de Alternadores

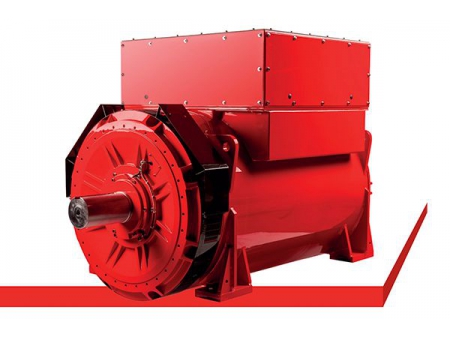

- Alternador Stamford

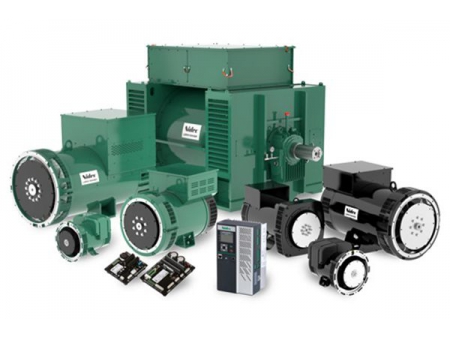

- Alternador Leroy-Somer

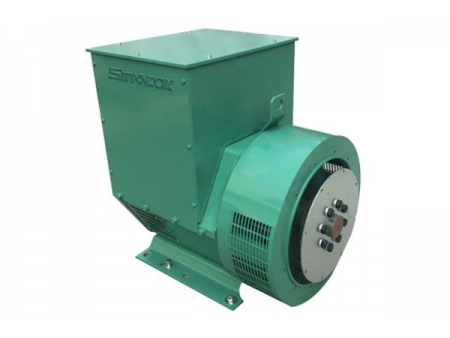

- Alternador Sinocox

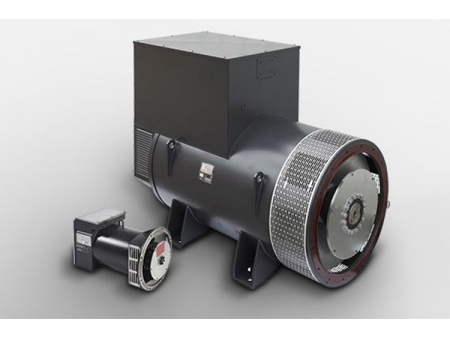

- Alternador Mecc Alte
Características de los Alternadores Mencionados
- Todos estos alternadores son adecuados tanto para aplicaciones terrestres como marinas.
- Generadores Stamford: Cummins Generator Technologies fue fundada en 1904; fabrica alternadores bajo la marca Stamford®, que ha establecido el estándar de la industria. Los alternadores Stamford están disponibles en tecnología de bobinado de hilo o "wire-wound" (bobinado aleatorio) con una gama de potencia que va de 4kVA a 5000kVA y son adecuados para casi todas las configuraciones de grupos electrógenos.
- Alternadores Leroy-Somer: los alternadores de 4 polos son fabricados en conformidad con las siguientes normas y reglamentos internacionales clave: IEC 60034, NEMA MG 1.32 - 33, ISO 8528/3, CSA, UL 1446, UL 1004. Pueden integrarse en grupos electrógenos con marcaje CE.
- Alternadores Sinocox: cumplen con las normas nacionales e internacionales como IEC 60034, NEMA MG1-22, IS08528, CSA C22.2-100, VDE 0530, GB755, etc. en el rango de potencia de 8,1kVA - 2790kVA.

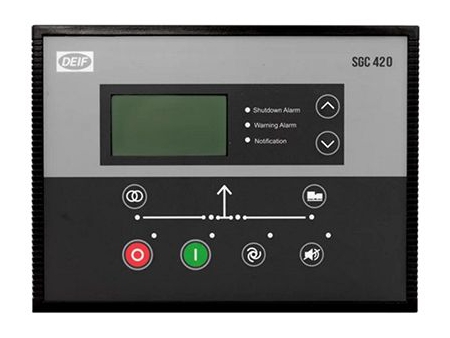

Controlador SGC 420
El controlador SGC 420 se caracteriza por sus capacidades avanzadas de gestión de la carga de la batería, está diseñado específicamente para aplicaciones AMF con motores de control mecánico y electrónico (CANbus).
Características Estándar
- Admite los modos automáticos, manual y de arranque/parada a distancia;
- Controla la seguridad del motor, las cargas eléctricas, el voltaje de la batería de reserva y la temperatura de la caja para reducir el consumo de combustible
- El reloj en tiempo real (RTC) registra con precisión hasta 100 eventos y realiza un análisis de datos
- El modo de movimiento automático (2 eventos) permite pre-ajustar los tiempos de arranque y parada del grupo electrógeno.
- Control de velocidad variable mediante el regulador de velocidad electrónico incorporado.
- Capaz de controlar la tensión, la frecuencia, la corriente de carga y el factor de potencia del grupo electrógeno.
- Proporciona salidas digitales para relés de arranque, relés de combustible, bocina de alarma, etc.
- Contadores para el arranque, la carrera y las horas de funcionamiento del motor, los kWh, kVAh, kVArh del grupo electrógeno y los kWh, kVAh, kVArh de la red.
Características de Comunicación
- Modbus RS485 disponible.
- Conectada a un PC a través de la interfaz USB tipo B, se pueden configurar fácilmente varios parámetros mediante el software de utilidad Smart Connect de DEIF.
- El puerto CAN puede utilizarse para la comunicación con el motor.
Funciones Programables
- 7 entradas analógicas, todas configurables
- 9 entradas digitales, todas configurables
- 7 salidas digitales, todas configurables

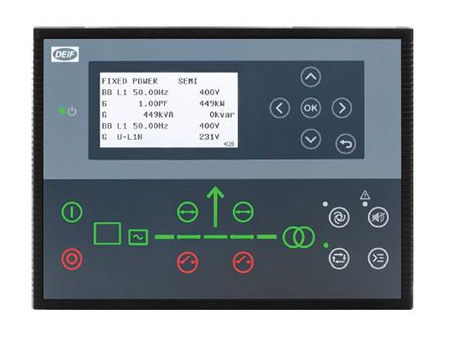

Controlador AGC150
El controlador AGC150 es una unidad de control programable digitalmente basada en microprocesador, con todas las funciones necesarias para controlar y proteger los grupos electrógenos, los disyuntores de red y los interruptores de barras. Puede utilizarse solo para controlar un único grupo electrógeno o combinarse con varios controladores como parte de un sistema completo de gestión de la energía para proyectos de sincronización, conexión en isla o en paralelo con la red eléctrica.
Características Estándar
- Puede utilizarse como unidad de control única para un grupo electrógeno o en combinación con hasta 32 controladores como parte de un sistema completo de gestión de la energía para proyectos de sincronización, conexión en isla o en paralelo a la red eléctrica.
- Todos los circuitos de medición trifásica necesarios están incluidos en el controlador y todos los valores y alarmas se muestran en la pantalla LCD legible a la luz del sol.
- Soporte de energía híbrida: Controlador del generador y controlador ASC-4 de DEIF (FV y batería) en un sistema de microrred.
- Pantalla gráfica: la información importante sobre el grupo electrógeno y el sistema se puede consultar y ver fácilmente.
- AVR analógico incorporado y control GOV, no se requiere ningún equipo adicional (tensión y PWM).
- El controlador puede trabajar con los últimos motores eléctricos de clase 4 final y muestra los valores requeridos por las normas de emisión.
- Permite pruebas de simulación y la puesta en marcha de la precarga.
- Se admiten hasta 500 eventos (permite la exportación a un archivo CSV) y 500 alarmas (se admite la exportación a un archivo CSV).
Características de Comunicación
- La comunicación con el motor puede realizarse a través de CANbus.
- Los puertos de comunicación están disponibles en USB, RS485 y Ethernet.
Funciones Programables
- 12 salidas digitales (configurables)
- 12 entradas digitales (configurables)
- 2 salidas analógicas (de -10 a 10 V)
- 4 entradas múltiples:
▫▫Resistencia, 0 a 4000 Ω
▫▫Tensión, 0 a 10 V
▫▫Corriente, 4 a 20 mA
▫▫Entrada digital - Función PLC
- Soporta módulos CIO: El controlador AGC 150 admite E/S basadas en CANbus, aumentando el número de entradas y salidas.
Generador a Gas Natural 50Hz RN-NT
| N0. | Modelo de generador | Potencia nominal | Modelo del motor | Cilindros | Diámetro*Carrera (mm) | Desplazamiento (L) | Dimensiones | |
| kW | kVA | Lar.*An.*Al (mm) | ||||||
| 1 | RN40N | 32 | 40 | E0834 E312 | 4/L | 108*125 | 3.9 | 2075*740*960 |
| 2 | RN60N | 48 | 60 | E0834 E302 | 4/L | 108*125 | 4.0 | 2075*740*960 |
| 3 | RN62N | 50 | 62 | E0836 E312 | 4/L | 108*125 | 6.0 | 2640*940*1100 |
| 4 | RN75N | 60 | 75 | E0834 LE312 | 4/L | 108*125 | 3.9 | 2905*960*1100 |
| 5 | RN85N | 68 | 85 | E0836 E302 | 6/L | 108*125 | 6.0 | 2940*960*1100 |
| 6 | RN125N | 100 | 125 | E0836 LE302 | 6/L | 108*125 | 5.9 | 3080*960*1100 |
| 7 | RN160N | 128 | 160 | E2676 E302 | 6/L | 126*166 | 12.4 | 3319*960*1206 |
| 8 | RN175N | 140 | 175 | E2876 E312 | 6/L | 128*166 | 13.0 | 3060*960*1535 |
| 9 | RN245N | 196 | 245 | E2876 LE302 | 6/L | 128*166 | 13.0 | 3570*1000*1210 |
| 10 | RN255N | 204 | 255 | E2876 LE212 | 6/L | 128*166 | 13.0 | 3570*1000*1210 |
| 11 | RN275N | 220 | 275 | E2676 LE202 | 6/L | 126*166 | 12.4 | 3639*100*1300 |
| 12 | RN320N | 256 | 320 | E3262 E302 | 8/V | 132*157 | 25.8 | 3793*1300*1504 |
| 13 | RN370N | 296 | 370 | E3268 LE242 | 8/V | 132*157 | 17.2 | 3670*1300*1500 |
| 14 | RN425N | 340 | 425 | E3268 LE212 | 8/V | 132*157 | 17.2 | 4280*1300*1500 |
| 15 | RN520N | 416 | 520 | E3262 LE232 | 12/V | 132*157 | 25.8 | 3908*1343*1550 |
| 16 | RN650N | 520 | 650 | E3262 LE202 | 12/V | 132*157 | 25.8 | 4578*1400*1600 |
Generador a Gas Natural RN-NT 60Hz 380V
| Modelo de generador | Potencia nominal | Modelo del motor | Modelo del generador | Cilindros | Diámetro*Carrera (mm) | Desplazamiento (L) | Eficiencia mecánica (%) | Eficiencia térmica (%) | Corriente nominal (A) | Batería | Modelo de interruptor | Dimensiones | Peso | |
| kW | kVA | Lar*An*Al (mm) | (kg) | |||||||||||
| RN50NT | 40 | 50 | E0834 E312 | UCI224D | 4/L | 108*125 | 4.6 | 31.9 | 46.8 | 76 | 100AH/24V | S203-C80 | 1875*740*940 | 652 |
| RN70NT | 56 | 70 | E0834 E302 | UCI224F | 4/L | 108*125 | 4.6 | 36.5 | 52.8 | 106 | 100AH/24V | A1N125 TMF125/1250 FF 3P | 2075*740*960 | 830 |
| RN71NT | 57 | 71 | E0836 E312 | UCI224F | 6/L | 108*125 | 6.9 | 33.3 | 55.2 | 107 | 100AH/24V | A1N125 TMF125/1250 FF 3P | 2340*740*960 | 930 |
| RN75NT | 60 | 75 | E0834 LE312 | UCI224F | 6/L | 108*125 | 4.6 | 38.2 | 48.5 | 114 | 100AH/24V | A1N125 TMF125/1250 FF 3P | 2305*809*960 | 895 |
| RN95NT | 76 | 95 | E0836 E302 | UCI274C | 6/L | 108*125 | 6.9 | 36.4 | 53.6 | 144 | 100AH/24V | A2N250 TMF160/1600 FF 3P | 2440*740*1030 | 1000 |
| RN125NT | 100 | 125 | E0836 LE302 | UCI274E | 6/L | 108*125 | 6.9 | 38.0 | 52.1 | 190 | 100AH/24V | A2N250 TMF200/2000 FF 3P | 2930*740*1030 | 1180 |
| RN185NT | 148 | 185 | E2676 E302 | UCI274G | 6/L | 126*166 | 12.4 | 38.7 | 54.7 | 281 | 200AH/24V | T5N400 TMA R320 FF 3P | 3219*895*1206 | 1630 |
| RN195NT | 156 | 195 | E2876 E312 | UCI274H | 6/L | 128*166 | 12.8 | 38.0 | 54.1 | 296 | 200AH/24V | T5N400 TMA R400 FF 3P | 3056*830*1035 | 1539 |
| RN240NT | 192 | 240 | E2876 LE302 | S4L1S-C | 6/L | 128*166 | 12.8 | 37.0 | 50.7 | 365 | 200AH/24V | T5N400 TMA R400 FF 3P | 3250*830*1210 | 1790 |
| RN250NT | 200 | 250 | E2676 LE202 | S4L1S-C | 6/L | 126*166 | 12.4 | 39.4 | 49.1 | 380 | 200AH/24V | T5N400 TMA R400 FF 3P | 3319*1080*1206 | 1795 |
| RN350NT | 280 | 350 | E3262 E302 | HCI544C | 12/V | 132*157 | 25.8 | 38.7 | 54.9 | 531 | 200AH/24V | T5N630 PR221DS-LS/I R630 FF 3P | 3893*1500*1600 | 2873 |
| RN395NT | 316 | 395 | E3268 LE242 | HCI544C | 8/V | 132*157 | 17.2 | 40.3 | 48.2 | 600 | 200AH/24V | T5N630 PR221DS-LS/I R630 FF 3P | 3880*1500*1650 | 3055 |
| RN455NT | 364 | 455 | E3268 LE212 | HCI544C | 8/V | 132*157 | 17.2 | 40.8 | 47.9 | 691 | 200AH/24V | T6N800 TMA R800 FF 3P | 4170*1600*1700 | 3750 |
| RN525NT | 420 | 525 | E3262 LE232 | HCI544D | 12/V | 132*157 | 25.8 | 39.6 | 50.4 | 798 | 200AH/24V | T6N800 TMA R800 FF 3P | 4408*1680*1750 | 4334 |
| RN675NT | 540 | 675 | E3262 LE202 | HCI544F | 12/V | 132*157 | 25.8 | 40.0 | 49.9 | 1025 | 200AH/24V | T7S1250 PR231/P-LS/I R1250 FF 3P | 4408*1680*1750 | 4334 |
Generador a Biogas 50Hz
| N0. | Modelo de generador | Potencia nominal | Modelo del motor | Cilindros | Diámetro*Carrera (mm) | Desplazamiento (L) | Dimensiones | |
| kW | kVA | Lar*An*Al (mm) | ||||||
| 1 | RB90N | 72 | 90 | E0834 LE322 | 4/L | 108*125 | 4.6 | 2355*809*1080 |
| 2 | RB125N | 100 | 125 | E0836 LE302 | 6/L | 108*125 | 6.9 | 2830*740*1080 |
| 3 | RB150N | 120 | 150 | E2876 TE302 | 6/L | 128*166 | 12.8 | 2975*835*1210 |
| 4 | RB255N | 204 | 255 | E2676 LE212 | 6/L | 126*166 | 12.4 | 3339*870*1206 |
| 5 | RB360N | 288 | 360 | E3268 LE252 | 8/V | 132*157 | 17.2 | 3370*1210*1422 |
| 6 | RB425N | 340 | 425 | E3268 LE222 | 8/V | 132*157 | 17.2 | 3480*1210*1422 |
| 7 | RB525N | 420 | 525 | E3262 LE242 | 12/V | 132*157 | 25.8 | 3408*1243*1500 |
| 8 | RB635N | 508 | 635 | E3262 LE202 | 12/V | 132*157 | 25.8 | 4078*1243*1500 |
Notas:
1. Grupo electrógeno de 50Hz/1500rpm con 400V/230V;
2. Motor a gas MAN;
3. Presión de suministro de gas inferior a 50Kpa;
4. Sistema de control eléctrico; la válvula de entrada y el depósito de agua pueden configurarse según los requerimientos de cada cliente
5. Al solicitar un presupuesto, debe facilitarnos la composición del gas, la presión y el volumen de entrada necesarios;
6. Si tiene requerimientos especiales para su proyecto, podemos modificar la configuración previa consulta con nuestro personal técnico;
Generador a Biogas 60Hz
| N0. | Modelo de generador | Potencia nominal | Modelo del motor | Modelo del alternador | Cilindros | Diámetro*Carrera (mm) | Desplazamiento (L) | Eficiencia mecánica (%) | Eficiencia térmica (%) | Corriente nominal (A) | Batería | Modelo de interruptor | Dimensiones | Peso | |
| kW | kVA | Lar*An*Al (mm) | (kg) | ||||||||||||
| 1 | RB90NT | 72 | 90 | E0834 LE322 | UCI224G | 4/L | 108*125 | 4.58 | 38.6 | 49.0 | 137 | 100AH/24V | A2N250 TMF160/1600 FF 3P | 2305*809*960 | 899 |
| 2 | RB125NT | 100 | 125 | E0836 LE302 | UCI274E | 6/L | 108*125 | 6.87 | 39.6 | 49.6 | 190 | 100AH/24V | A2N250 TMF200/2000 FF 3P | 2695*670*1030 | 1131 |
| 3 | RB150NT | 120 | 150 | E2876 TE302 | UCI274F | 6/L | 128*166 | 12.82 | 38.0 | 52.8 | 228 | 200AH/24V | A2N250 TMF250/2500 FF 3P | 2995*835*1210 | 1503 |
| 4 | RB155NT | 124 | 155 | E2676 E312 | UCI274F | 6/L | 126*166 | 12.4 | 35.8 | 56.5 | 236 | 200AH/24V | A2N250 TMF250/2500 FF 3P | 3500*1136*1200 | 1830 |
| 5 | RB225NT | 180 | 225 | E2876 LE302 | UCDI274J | 6/L | 128*166 | 12.82 | 40.4 | 49.5 | 342 | 200AH/24V | T5N400 TMA R400 FF 3P | 3370*870*1210 | 1940 |
| 6 | RB285NT | 228 | 285 | E2676 LE212 | S4L1S-D | 6/L | 126*166 | 12.4 | 40.3 | 46.4 | 433 | 200AH/24V | T5N630 TMA R500 FF 3P | 3939*1000*1206 | 1845 |
| 7 | RB445NT | 356 | 445 | E3268 LE222 | HCI544C | 8/V | 132*157 | 17.19 | 41.7 | 46.9 | 676 | 200AH/24V | T6N800 TMA R800 FF 3P | 4170*1210*1500 | 3727 |
| 8 | RB500NT | 400 | 500 | E3262 LE242 | HCI544D | 12/V | 132*157 | 25.78 | 41.1 | 47.8 | 760 | 200AH/24V | T6N800 TMA R800 FF 3P | 4408*1350*1650 | 4334 |
| 9 | RB675NT | 520 | 650 | E3262 LE212 | HCI544F | 12/V | 132*157 | 25.78 | 41.7 | 46.0 | 988 | 200AH/24V | T7S1000 PR231/P-LS/I R1000 FF 3P | 4408*1350*1650 | 4334 |
Notas:
1. Grupo electrógeno 60Hz/1800rpm, tensión 380V/220V;
2. Motor a gas MAN;
3. Presión de suministro de gas inferior a 50Kpa;
4. Sistema de control eléctrico MOTORTECH;
5. Válvula DUNGS;
6. Depósito de agua vertical;
7. Debe facilitarnos la composición del gas especial;
8. Si tiene requerimientos especiales para su proyecto, podemos modificar la configuración previa consulta con nuestro personal técnico;
