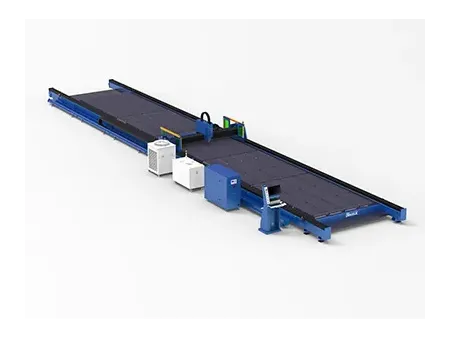

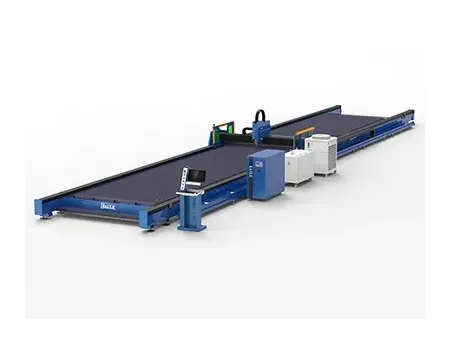

Cortadora láser de fibra de gran formato montada en riel
Nuestra cortadora láser está diseñada con un sistema de pórtico de doble accionamiento y una estructura robusta montada sobre rieles, lo que garantiza una alta precisión incluso en proyectos de gran escala. El sistema de transmisión de piñón y cremallera, junto con un sistema de lubricación centralizado, reduce al mínimo los tiempos de inactividad y simplifica el mantenimiento, lo que se traduce en mayor eficiencia operativa. La mesa de trabajo de carga, equipada con bordes de acero inoxidable y rodamientos de bolas universales, previene eficazmente los arañazos en las hojas y el daño a la pintura de la máquina, lo que prolonga su vida útil y reduce la carga de trabajo del operador. Con la capacidad de manejar proyectos de procesamiento de más de 12 metros, esta cortadora láser de fibra es ideal para tareas de ingeniería a gran escala y sectores especializados, mejorando considerablemente la eficiencia de la producción y garantizando una calidad de corte excepcional. Con esta solución de corte láser de última generación, podrá enfrentar desafíos complejos y optimizar sus procesos de fabricación con mayor rapidez, precisión y durabilidad.

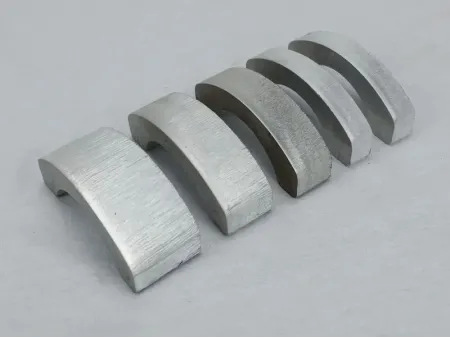

Aluminio
Acero al carbono
| Modelo | VF-12025 |
| Área de trabajo | 12000×2500mm (personalizable) |
| Carrera del eje X | 2500mm |
| Carrera del eje Y | 12000mm |
| Potencia del láser | 20000W |
| Precisión de posicionamiento del eje X/Y | ±0.05mm/m |
| Repetibilidad del eje X/Y | ±0.03mm |
| Max. velocidad | 90m/min |
| Fase | 3 |
| Voltaje nominal | 380V |
| Nivel de protección de energía | IP54 |
- La cortadora láser de fibra ajusta de manera inteligente los parámetros de retracción de la herramienta de corte en función del proceso de corte, mejorando la suavidad de las secciones internas del molde y preservando la integridad de la superficie de los moldes externos.
- Mediante el uso de sensores integrados en el cabezal de corte BLT, la máquina puede detectar de forma inteligente si un corte ha penetrado completamente. Si no lo ha hecho, la máquina se retrae y vuelve a cortar automáticamente, mejorando la estabilidad del proceso de corte.
- Los sensores incorporados del cabezal de corte BLT monitorean la calidad del corte mediante la evaluación del baño de fusión. A continuación, la máquina realiza ajustes en tiempo real en los parámetros de corte, lo que garantiza un funcionamiento estable y una calidad y eficiencia de producción constantes.
- Fuente láser
La fuente láser de fibra incorpora una protección única e innovadora a nivel de hardware contra la alta reflectividad, lo que permite el procesamiento de varios materiales altamente reflectantes, que a menudo son un desafío para los sistemas láser estándar.
- Cabezal de corte láser
Cuenta con detección de perforación de línea común, lo que mejora la eficiencia del procesamiento. También incluye monitoreo de protección contra explosiones para seguridad y protección contra colisiones para facilitar el mantenimiento.
- Sistema de bus EtherCAT
Sistema de bus de alta potencia FSCUT8000 es un sistema de bus inteligente diseñado específicamente para satisfacer las demandas del corte por láser de fibra a 8kW o más. Ofrece una implementación conveniente, una seguridad de producción mejorada y un rendimiento superior.
- Fuente láser
Esta fuente láser es un 80% más pequeña, lo que ahorra un espacio significativo en el suelo. Se puede montar en la viga y destaca en el corte de materiales altamente reflectantes. En comparación con un láser multimodo de 20kW (150μm), aumenta la velocidad de corte del cobre entre un 8% y un 30%.
- Sistema de corte láser CNC
El sistema de corte CNC detecta de forma inteligente si se requiere el punzonado de línea común antes de que comience la operación de corte. Si se detecta una desalineación, se ejecuta una operación de punzonado a lo largo de la línea común para garantizar que el láser corte con precisión a lo largo de la trayectoria deseada, comenzando en el punto correcto. De lo contrario, el corte se realiza directamente, lo que mejora en gran medida la eficiencia del procesamiento al eliminar pasos innecesarios y acelerar el proceso.
El CypCut es un sistema de control de corte láser dedicado, conocido por su alta integración, funcionalidad integral, facilidad de operación y alta estabilidad. Admite la perforación de placas ultragruesas, lo que mejora la capacidad de la máquina con materiales gruesos.
La cortadora láser montada sobre rieles ofrece una capacidad de procesamiento mucho mayor en comparación con las máquinas de corte tradicionales, que generalmente se limitan a dimensiones más pequeñas. La mayor área de trabajo de esta cortadora láser le permite manejar fácilmente tareas de más de 12 metros de longitud, lo que la hace ideal para proyectos a gran escala.
El área de procesamiento estándar es de 12000×2500mm. Hay opciones de personalización adicionales disponibles si se requieren diferentes dimensiones.
La cortadora láser montada sobre rieles emplea un sistema de pista (track) estable que garantiza la estabilidad y precisión del corte. Su estructura de rieles de tierra permite que la máquina se ancle de forma segura al suelo, lo que reduce eficazmente la vibración durante el corte y garantiza una calidad de corte superior. A diferencia de las cortadoras tradicionales, que suelen ser adecuadas para el corte a pequeña escala, la cortadora láser montada en riel ofrece un área de procesamiento mucho mayor, capaz de manejar fácilmente tareas de más de 12 metros de longitud. Esto lo convierte en una solución ideal para proyectos de ingeniería a gran escala e industrias especializadas, mejorando significativamente la eficiencia de la producción y la calidad del producto. La cortadora láser montada sobre rieles también cuenta con una amplia gama de corte, capaz de procesar materiales como acero al carbono, acero inoxidable y aleaciones de aluminio, ya sea en láminas o placas de metal o, lo que demuestra una gran adaptabilidad, lo que la convierte en un activo valioso para las industrias que requieren un corte de metal extenso y preciso.
