(250A, Estándar europeo)

Este conector o conectador separable se utiliza para la conexión de cables a transformadores y aparamentas. Está hecho de EPDM y se moldeará una capa de aislamiento entre el inserto y la cubierta después de ser conectado a cables recubiertos de resina epoxi.

Características
  • El indicador de mal funcionamiento es opcional;
  • El punto de prueba está habilitado, fácil verificación del estado del circuito;
  • Pasar todas nuestras pruebas de fábrica;
  • Cumplir con los requisitos de las normas IEC60502-4;

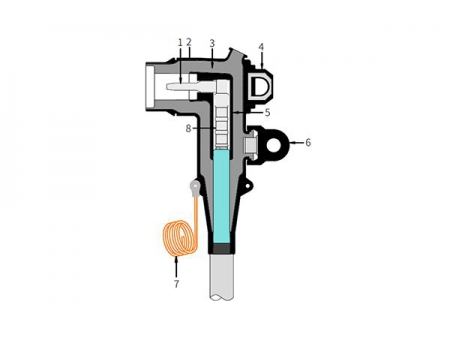

Conector de codo (enchufe) de 250A

Este conector de codo (enchufe) permite conectar los cables entre sí. Es adecuado para sistemas eléctricos de 24kV o 15kV con corriente continua nominal de 250A.

Este conector de codo es especialmente aplicable para conectar los cables 250A de la unidad principal de anillo construida de acuerdo con las normas europeas o transformador combinado que consta de la unidad. El rango de área de la sección transversal alcanza los 35-120mm2

Descargar
Características
  • Este conector de codo (enchufe) está completamente sellado y aislado. Está equipado con una pieza de compresión para garantizar un rendimiento constante y confiable;
  • El punto de prueba de voltaje también se puede instalar con un monitor o un indicador de mal funcionamiento que permite la visualización del estado eléctrico y el estado de mal funcionamiento;
  • Se utilizan tubos contráctiles en frío entre el extremo del enchufe y los cables, lo que evita eficazmente la entrada de humedad;
  • Este conector de codo es adecuado para equipos de interfaz A;
  • Cumple con los requisitos de los estándares GB/T12706.4 e IEC60502-4;
Datos técnicos
Clase de voltaje 12kV 17.5kV 24kV
Corriente continua 250A  250A 250A
Voltaje de resistencia de CA  28.5kV para 5min  39kV para 5min  54kV para 5min
Descarga parcial  11kV,≤10pC  15kV,≤10pC 20kV,≤10pC
Voltaje de resistencia al impulso (10 veces para cada polaridad)  95kV  95kV 125kV
Resistencia de la pantalla  ≤5000Ω  ≤5000Ω ≤5000Ω

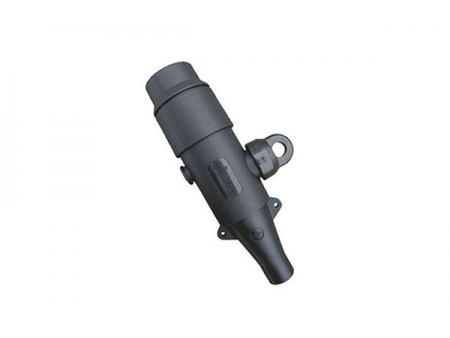

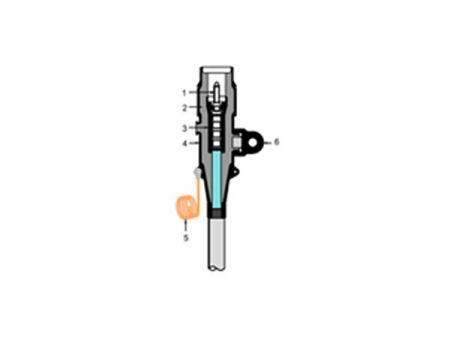

Conector recto (enchufe) de 250A

Este conector recto (enchufe) permite conectar los cables entre sí. Es adecuado para sistemas eléctricos de 24kV o 15kV con corriente continua nominal de 250A. Este conector de codo es especialmente aplicable para conectar los cables 250A de la unidad principal de anillo construida de acuerdo con las normas europeas o transformador combinado que consta de la unidad principal del anillo. El rango de área de la sección transversal alcanza los 35-120mm2

Características
  • Este conector recto enchufable está completamente sellado y aislado. Está equipado con una pieza de compresión para garantizar un rendimiento constante y confiable;
  • El punto de prueba de voltaje también se puede instalar con un monitor o un indicador de mal funcionamiento que permite la visualización del estado eléctrico y el estado de mal funcionamiento;
  • Este conector recto es adecuado para la interfaz A;
  • Cumple con los requisitos de los estándares GB/T12706.4 e IEC60502-4;
Datos técnicos
Clase de voltaje 12kV  17.5kV 24kV
Corriente continua 250A  250A 250A
Voltaje de resistencia de CA  28.5kV para 5min  39kV para 5min  54kV para 5min
Descarga parcial 11kV, ≤10pC  15kV, ≤10pC 20kV, ≤10pC
Voltaje de resistencia al impulso (10 veces para cada polaridad)  95kV  95kV 125kV
Resistencia de la pantalla  ≤5000Ω  ≤5000Ω ≤5000Ω
