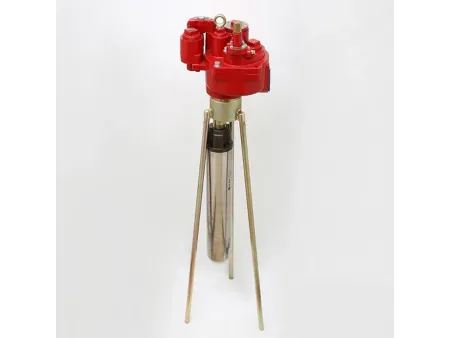

Bomba sumergible
Nuestra bomba sumergible funciona como unidad motriz para la transferencia de combustible en sistemas de almacenamiento de gasolineras. Compuesta por un cabezal, un cuerpo y tuberías de conexión, esta bomba proporciona una alta presión de descarga y un gran caudal, cumpliendo con los requisitos de abastecimiento presurizado en gasolineras, a la vez que mejora significativamente la eficiencia del suministro.
Diseñada para afrontar los retos de la transferencia de combustible a larga distancia y gran altitud, previene eficazmente la cavitación en entornos de gran altitud y alta temperatura. Toda la bomba sumergible cuenta con una construcción a prueba de explosiones, lo que garantiza el funcionamiento seguro de las bombas eléctricas en aplicaciones de gasolineras.
La bomba sumergible está diseñada, fabricada y probada de acuerdo con las siguientes normas y cuenta con la certificación a prueba de explosiones (Certificado N°: CE 18.4038X):
- GB3836.1-2010 Atmósferas explosivas - Parte 1: Equipos - Requisitos generales
- GB3836.2-2010 Atmósferas explosivas - Parte 2: Equipos protegidos por envolvente antideflagrante "d"
- GB3836.3-2010 Atmósferas explosivas - Parte 3: Equipos protegidos por seguridad aumentada "e"
- GB3836.9-2014 Atmósferas explosivas - Parte 9: Equipos protegidos por encapsulado "m"
- GB22380.1-2008 Requisitos técnicos de seguridad para la protección contra explosiones en estaciones de servicio - Parte 1
- Requisitos técnicos para la protección contra explosiones de dispensadores de combustible
- IEC60079-33:2012 Atmósferas explosivas - Parte 33: Protección de equipos mediante protección especial "S"
- Norma empresarial Q/ZMD08-2020 Bombas de aceite sumergibles
Modelo | ||||
A prueba de explosiones (marcado en el cabezal de la bomba) | ExdⅡB T4 Gb | |||
A prueba de explosiones (marcado en el cuerpo de la bomba) | Ex s ⅡB T4 Ga | |||
Nivel de protección del cabezal de la bomba | IP55 | |||
Nivel de protección del cuerpo de la bomba | IPX8 | |||
Max. caudal | 380L/min | |||
Max. cabezal | ≥40m | |||
Voltaje nominal | 220V/50Hz | 220V/60Hz | 380V/50Hz | 380V/60Hz |
Corriente nominal | ≤11.4A | ≤12 | ≤4.1A | ≤4.5A |
Potencia nominal | 1.5kW | |||
Velocidad nominal | 2850r/min | 3400r/min | 2850r/min | 3400r/min |
Modo de funcionamiento | S1 | |||
Nivel de ruido | ≤68dB(A) | |||
Interfaz de rosca de salida | Rosca hembra NPT de 2” | |||
Valor de capacitancia inicial | 45μF, 450VAC | _ |
- Temperatura: -20°C a 40°C
- Humedad relativa: 30% a 90%
- Presión atmosférica: 80 kPa a 110 kPa
- Cumplimiento de atmósfera explosiva:
- Carcasa de la bomba: Apta para entornos con gases explosivos de la Zona 0.
- Cabezal de la bomba: Apta para entornos con gases explosivos de la Zona 1.
- Requisitos de instalación: Ubicación sin vibraciones con mínimo impacto mecánico.
- Calidad del aire: Ambiente libre de gases o vapores corrosivos que puedan dañar el aislamiento.
- Ciclo de trabajo: Funcionamiento continuo (tipo de servicio S1).
- Velocidad máxima: ≤3600 RPM.
