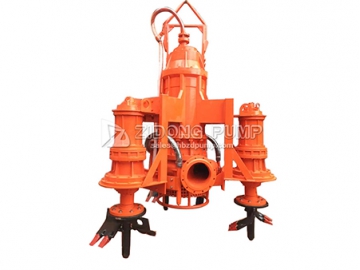

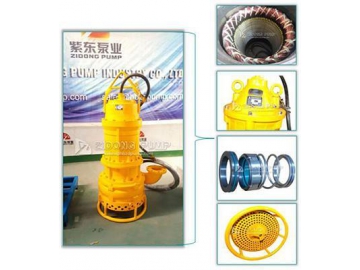

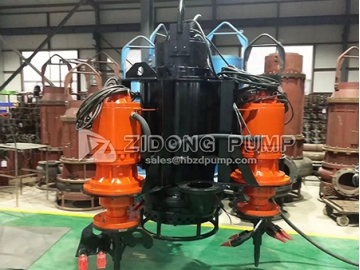

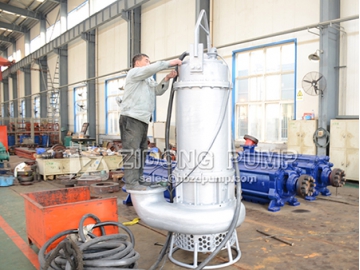

Bomba centrífuga vertical sumergible
- Rango de flujo: 10-3300m3/h
- Altura de bombeo: 5-60m
- Velocidad: 980-1460rpm
- Matching power: 3-315kW
- Rango de diámetro: DN50-DN400
- Operation temperature: maximum 110℃
- Material de extremos húmedos: Aleación de alto cromo resistente al desgaste
- Estructura: Vertical, una etapa, aspiración simple, doble impulsor
Las bombas centrífugas sumergibles NSQ tienen una estructura única de doble impulsor con un impulsor removedor que conduce el lodo a un flujo turbulento, y luego bombea el fluido. Tiene una capacidad de descarga que no se bloquea fácilmente. Tanto como la corriente operativa se mantiene dentro de la corriente nominal, el contenido de partículas sólidas en el material puede ser del 30 al 60%.
Durante la operación, el conductor y la bomba sumergible en el agua, con una profundidad operativa entre 20-25m.

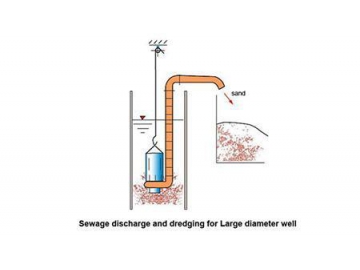

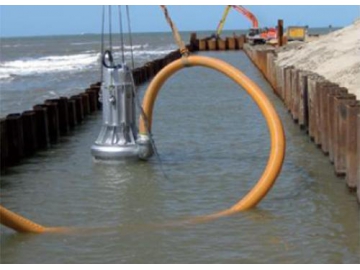

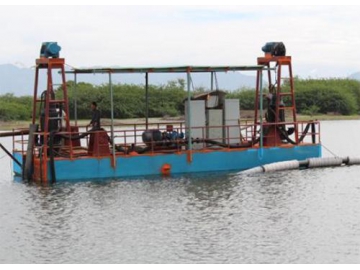

Usos y aplicacionesLas bombas de la serie NSQ son usadas en las industrias de procesado de materiales pesados, lo que incluye dragados marinos, procesado de minerales, la succión de arena mojada, succión de residuos lodosos, reclamación de arena, carga de embarcaciones, y más. Es el reemplazo ideal para las bombas de lodo tradicionales.
- Accionamiento del motor
Si se usa el accionamiento de motor, también se usa la protección del sellado del tanque de aceite, con un sello mecánico instalado en el interior para prevenir que el agua a alta presión y las impurezas entren a la cavidad del motor. - Accionamiento hidráulico

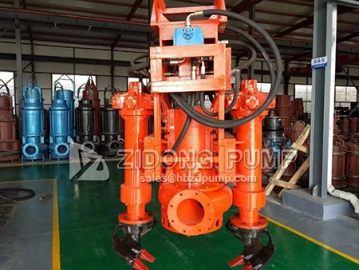

El accionamiento hidráulico tiene un desempeño que impide la entrada de agua en el motor, porque tiene una presión de agua más salta y una mayor altura de succión. Este accionamiento también es la solución ideal en el caso que la bomba no pueda conectarse fácilmente a un suministro de energía externo.

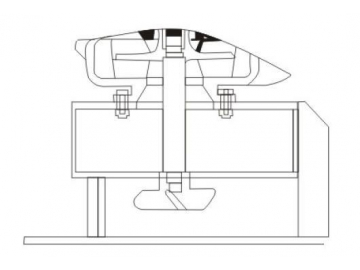

- El impulsor removedor en la parte superior de la bomba está en contacto directo con la superficie deposicional. Es capaz de controlar la concentración de arena en el material transportado mediante la profundidad de inmersión.

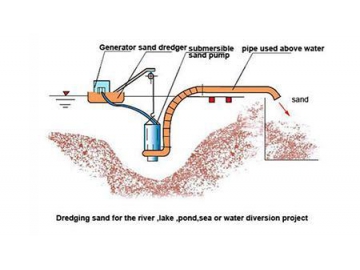

- Debido a la operación bajo agua de la bomba, el cabezal de succión no está limitado y tiene una absorción de arena eficiente por medio del dragado.
- El impulsor, el impulsor removedor y demás extremos húmedos están fabricados con materiales anticorrosivos resistentes al uso.
- La operación es sencilla, y la bomba no requiere una bomba de vacío auxiliar o un dispositivo de remoción.
- El accionamiento se sumerge en el agua y no requiere dispositivos de fijación a tierra, lo que ahorra costos de instalación.
- Triple protección: alarma detectora de inundación en la cámara de aceite, alarma detectora de inundación en la cámara del motor, y alarma detectora de sobrecalentamiento del motor.

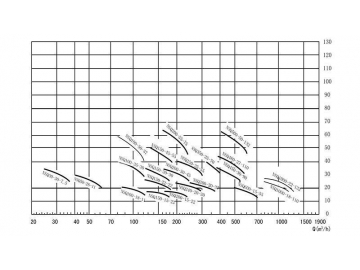

Modelo | Caudal de flujo (m3/h) | Altura de bombeo (m) | Potencia del motor (kw) | Velocidad de rotación (r/min) | Eficiencia (%) | Máx. diámetro parcial (mm) | Diámetro de salida de agua (mm) | Preguntas |
NSQ25-12-3 | 25 | 12 | 3 | 1450 | 50 | 7 | 50 | |
NSQ20-25-4 | 20 | 25 | 4 | 1450 | 43 | 6 | 50 | |
NSQ45-15-5.5 | 45 | 15 | 5.5 | 1450 | 58 | 13 | 80 | |
NSQ20-30-5.5 | 20 | 30 | 5.5 | 1450 | 48 | 7 | 50 | |
NSQ50-10-5.5 | 50 | 10 | 5.5 | 1450 | 60 | 13 | 80 | |
NSQ20-15-7.5 | 20 | 15 | 7.5 | 1460 | 49 | 7 | 50 | |
NSQ25-30-7.5 | 25 | 30 | 7.5 | 1460 | 54 | 7 | 80 | |
NSQ32-20-7.5 | 32 | 20 | 7.5 | 1460 | 53 | 13 | 80 | |
NSQ 45-15-7.5 | 45 | 15 | 7.5 | 1460 | 55 | 13 | 80 | |
NSQ 100-10-7.5 | 100 | 10 | 7.5 | 1460 | 60 | 21 | 100 | |
NSQ30-30-7.5 | 24 | 31 | 7.5 | 1460 | 43 | 13 | 80 | |
30 | 30 | |||||||
36 | 29 | |||||||
NSQ 70-20-11 | 70 | 20 | 11 | 1460 | 55 | 13 | 80 | |
NSQ 25-40-11 | 25 | 40 | 11 | 1460 | 48 | 13 | 80 | |
NSQ50-21-11 | 35 | 22 | 11 | 1460 | 48 | 21 | 100 | |
50 | 21 | |||||||
60 | 20 | |||||||
NSQ100-16-11 | 70 | 20 | 11 | 1460 | 55 | 21 | 100 | |
100 | 18 | |||||||
120 | 15 | |||||||
NSQ25-40-15 | 18 | 41 | 15 | 1460 | 35 | 13 | 80 | |
25 | 40 | |||||||
30 | 39 | |||||||
NSQ50-26-15 | 35 | 29 | 15 | 1460 | 48 | 13 | 80 | |
50 | 26 | |||||||
60 | 24 | |||||||
NSQ60-30-15 | 42 | 33 | 15 | 1460 | 50 | 13 | 100 | |
60 | 30 | |||||||
72 | 27 | |||||||
NSQ75-25-15 | 52 | 28 | 15 | 1460 | 51 | 13 | 100 | |
75 | 25 | |||||||
90 | 22 | |||||||
NSQ100-18-15 | 70 | 20 | 15 | 1460 | 55 | 21 | 100 | |
100 | 18 | |||||||
120 | 15 | |||||||
NSQ150-15-15 | 105 | 17 | 15 | 1460 | 56 | 21 | 150 | |
150 | 15 | |||||||
180 | 13 | |||||||
NSQ 200-12-18.5 | 200 | 12 | 18.5 | 980 | 45 | 150 | ||
NSQ150-22-22 | 105 | 25 | 22 | 980 | 60 | 32 | 150 | |
150 | 22 | |||||||
180 | 20 | |||||||
NSQ200-15-22 | 140 | 17 | 22 | 980 | 60 | 45 | 150 | |
200 | 15 | |||||||
240 | 13.5 | |||||||
NSQ 60-46-30 | 60 | 46 | 30 | 980 | 14 | 100 | ||
NSQ 70-38-30 | 70 | 38 | 30 | 980 | 21 | 100 | ||
NSQ100-35-30 | 70 | 38 | 30 | 980 | 50 | 21 | 100 | |
100 | 35 | |||||||
120 | 31 | |||||||
NSQ150-30-30 | 105 | 33 | 30 | 980 | 50 | 21 | 150 | |
150 | 30 | |||||||
180 | 26 | |||||||
NSQ 150-35-30 | 150 | 35 | 30 | 980 | 50 | 21 | 150 | |
NSQ 200-20-30 | 200 | 20 | 30 | 980 | 52 | 21 | 150 | |
NSQ 240-20-30 | 175 | 23 | 30 | 980 | 60 | 21 | 150 | |
240 | 20 | |||||||
280 | 18 | |||||||
NSQ 300-15-30 | 300 | 15 | 30 | 980 | 57 | 28 | 200 | |
NSQ100-50-37 | 70 | 53 | 37 | 980 | 43 | 13 | 100 | |
100 | 50 | |||||||
120 | 47 | |||||||
NSQ300-20-37 | 240 | 22 | 37 | 980 | 58 | 28 | 150 | |
300 | 20 | |||||||
360 | 17 | |||||||
NSQ400-15-37 | 280 | 18 | 37 | 980 | 59 | 28 | 200 | |
400 | 15 | |||||||
480 | 12 | |||||||
NSQ 150-35-45 | 150 | 35 | 45 | 980 | 48 | 36 | 150 | |
NSQ200-30-45 | 140 | 33 | 45 | 980 | 53 | 25 | 150 | |
200 | 30 | |||||||
240 | 27 | |||||||
NSQ 500-15-45 | 500 | 15 | 45 | 980 | 57 | 46 | 250 | |
NSQ150-45-55 | 105 | 47 | 55 | 980 | 50 | 21 | 150 | |
150 | 45 | |||||||
180 | 42 | |||||||
NSQ250-35-55 | 175 | 38 | 55 | 980 | 53 | 36 | 150 | |
250 | 35 | |||||||
300 | 33 | |||||||
NSQ600-15-55 | 420 | 18 | 55 | 980 | 62 | 32 | 250 | |
600 | 15 | |||||||
720 | 11 | |||||||
NSQ200-45-75 | 140 | 48 | 75 | 980 | 52 | 18 | 150 | |
200 | 45 | |||||||
240 | 41 | |||||||
NSQ350-35-75 | 245 | 38 | 75 | 980 | 60 | 29 | 200 | |
350 | 35 | |||||||
420 | 31 | |||||||
NSQ400-25-75 | 280 | 29 | 75 | 980 | 62 | 29 | 200 | |
400 | 25 | |||||||
480 | 23 | |||||||
NSQ 200-60-90 | 200 | 60 | 90 | 980 | 50 | 14 | 150 | |
NSQ 400-40-90 | 400 | 40 | 90 | 980 | 54 | 28 | ||
NSQ500-25-90 | 350 | 30 | 90 | 980 | 65 | 25 | 200 | |
500 | 25 | |||||||
600 | 20 | |||||||
NSQ400-50-110 | 280 | 54 | 110 | 980 | 56 | 28 | 200 | |
400 | 50 | |||||||
480 | 45 | |||||||
NSQ 600-30-110 | 600 | 30 | 110 | 980 | 57 | 30 | 250 | |
NSQ1000-18-110 | 700 | 22 | 110 | 980 | 68 | 50 | 300 | |
1000 | 18 | |||||||
1200 | 13 | |||||||
NSQ780-26-110 | 545 | 29 | 110 | 980 | 68 | 50 | 300 | |
780 | 26 | |||||||
935 | 22 | |||||||
NSQ400-60-132 | 280 | 64 | 132 | 980 | 68 | 28 | 200 | |
400 | 60 | |||||||
480 | 55 | |||||||
NSQ500-45-132 | 350 | 49 | 132 | 980 | 67 | 28 | 200 | |
500 | 45 | |||||||
600 | 42 | |||||||
NSQ500-55-132 | 350 | 59 | 132 | 980 | 70 | 28 | 200 | |
500 | 55 | |||||||
600 | 52 | |||||||
NSQ800-35-132 | 560 | 38 | 132 | 980 | 70 | 42 | 300 | |
800 | 35 | |||||||
960 | 32 | |||||||
NSQ1000-22-132 | 700 | 27 | 132 | 980 | 71 | 50 | 300 | |
1000 | 22 | |||||||
1200 | 17 | |||||||
NSQ650-52-160 | 455 | 56 | 160 | 980 | 65 | 28 | 200 | |
650 | 52 | |||||||
780 | 44 | |||||||
NSQ780-50-185 | 780 | 50 | 185 | 980 | 64 | 38 | 300 | |
NSQ600-55-200 | 420 | 59 | 200 | 980 | 62 | 28 | 250 | |
600 | 55 | |||||||
720 | 50 | |||||||
NSQ800-55-220 | 560 | 60 | 220 | 980 | 66 | 38 | 300 | |
800 | 55 | |||||||
960 | 50 | |||||||
NSQ1250-35-220 | 875 | 39 | 220 | 980 | 70 | 45 | 350 | |
1250 | 35 | |||||||
1500 | 30 | |||||||
NSQ1500-35-250 | 1050 | 40 | 250 | 980 | 72 | 50 | 350 | |
1500 | 35 | |||||||
1800 | 30 | |||||||
NSQ1750-30-250 | 1225 | 34 | 250 | 980 | 70 | 55 | 350 | |
1750 | 30 | |||||||
2100 | 25 | |||||||
NSQ2000-35-315 | 1400 | 40 | 315 | 980 | 72 | 60 | 400 |
- El suministro normal es de energía CA trifásica 50Hz/380v. Además, puede personalizarse el suministro de energía para 400v, 440v, 660v, 1140v, entre otros.
- La temperatura máxima de los materiales no debe exceder 60°. Caso contrario, la bomba debe ser revestida con sets refrigerantes y ser enfriado con agua externa.
- La máxima concentración de partículas sólidas permitidas es de 45% para cenizas y 60% para deshechos.
- La profundidad de inmersión de la bomba no debe exceder más de 20m y no menos de 1m.
