Válvula de Retención de Disco tipo Wafer
Solicite un presupuesto
La válvula de retención tipo Wafer se caracteriza por su diseño de control de flujo, en el cual las partes de apertura y cierre se componen de discos circulares que funcionan mediante su propio peso y la presión del medio. Este mecanismo genera acciones efectivas que impiden el retorno del medio, se caracteriza por su funcionalidad precisa y eficiente en la gestión del flujo.
- Fundición a la cera perdida para cuerpo y tapa
- Brida: DIN PN16/PN25/PN40, ANSI 150/300LBS
- Longitud cara a cara: DIN3202-K4
- Presión de trabajo: PN40
- Material: CF8M, CF8, CF3M, WCB
- Prueba estándar: API 598, EN 12266

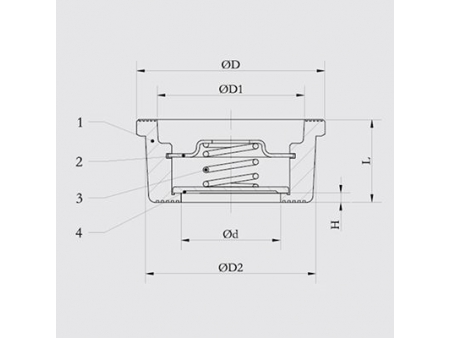

Lista de materiales
| Ítem | Pieza | Material | Cantidad. | ||
| 1 | Cuerpo | A216-WCB | A351-CF8 | A351-CF8M | 1 |
| 2 | Cubierta de muelle | 304 | 304 | 316 | 1 |
| 3 | Muelle | 304 | 304 | 316 | 1 |
| 4 | Disco | A216-WCB | A351-CF8 | A351-CF8M | 1 |
| Tamaño | d | D | D1 | D2 | L | H | Kg | |
| DN15 | 1/2" | 15 | 39 | 28.5 | 32 | 16 | 3 | 0.09 |
| DN20 | 3/4" | 20 | 46 | 36.2 | 40 | 19 | 3 | 0.12 |
| DN25 | 1" | 25 | 54 | 43.3 | 46 | 21 | 3 | 0.16 |
| DN32 | 1-1/4" | 32 | 70 | 56 | 60 | 27 | 3.5 | 0.31 |
| DN40 | 1-1/2" | 40 | 83 | 68.5 | 72 | 31 | 3.5 | 0.43 |
| DN50 | 2" | 49 | 96 | 80.5 | 84 | 40 | 4 | 0.78 |
| DN65 | 2-1/2" | 62 | 115 | 99 | 103 | 46 | 5 | 1.03 |
| DN80 | 3" | 75 | 135 | 117 | 123 | 50 | 5 | 1.54 |
| DN100 | 4" | 85 | 153 | 135 | 140 | 60 | 6 | 2.25 |
