Sistema de fijación de carril W14HH Fabricante

Sistema de fijación de carril W14HH

Solicite un presupuesto

Nosotros: http://railfasteners.es/2-7-w14hh-type-rail-fastening-system.html

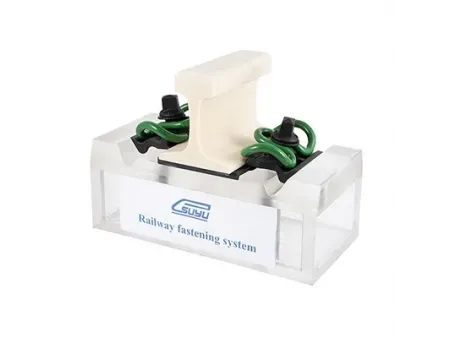

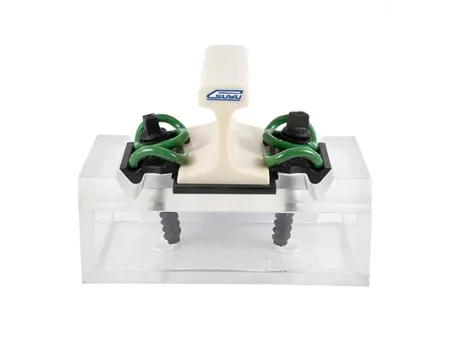

El sistema de fijación de carril W14HH está diseñado para rieles de transporte pesado con una carga máxima aceptable por eje de 350 kN.

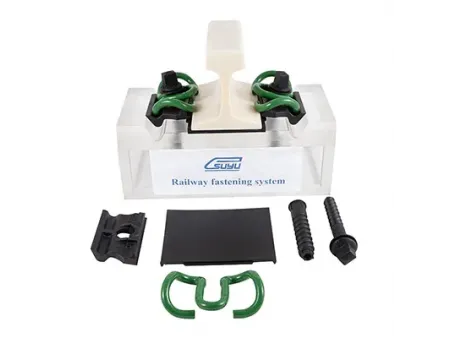

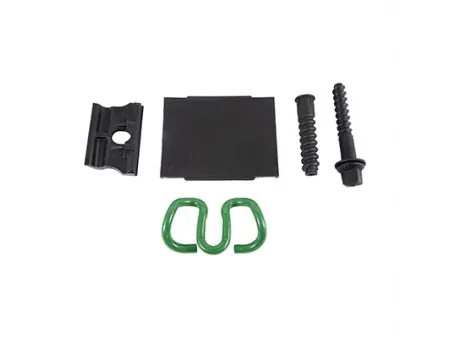

Un juego completo incluye:

4 clips de riel SKL14R
4 piezas tornillos ferroviarios DHS35 con arandela plana UIs7

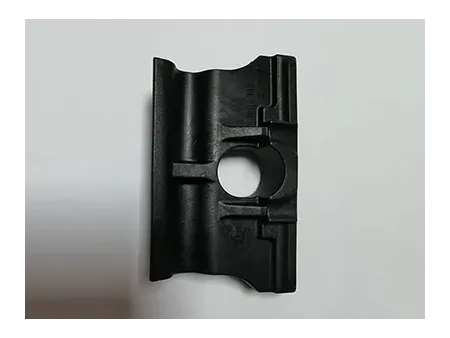

4 placas guía Wfp-12 700R
4 piezas de clavos de plástico SDU25
2 almohadillas para riel Zw141/175/7.

Accesorios de fijación ferroviaria

Parámetros técnicos

Nombre de la pieza	Item	Requerimiento técnico	Observación

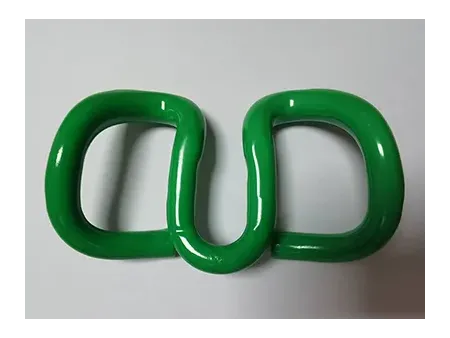

	Tipo	Dia.14mm	Aplicación para diferentes tipos de carril
	Material	60Si2Mn	Composición química(%): C: 0.57, Mn: 0.75, Si: 1.73, Cr: 0.07P:≤0.015, S: ≤0.006
	Acabado	Engrasado, pintado o bajo petición	500 horas de prueba de sal
	Dureza	42-47HRC
	Vida por agotamiento	Cuando la deflexión del resorte del clip es de 9.1mm, el giro es de 1.42mm, la vida útil del agotamiento es de hasta 3 millones de ciclos sin romperse.
	Estándar se refiere a	DIN17221, GB/T1222

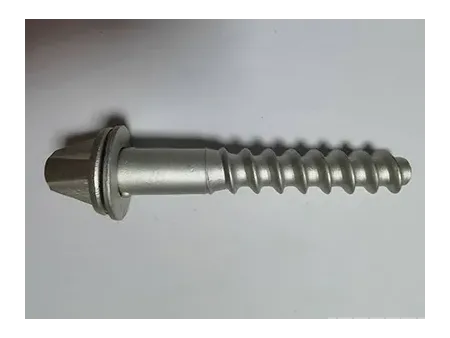

	Tipo	M24x161mm
	Grado	Grado 5.6: 35#	Resistencia a la tracción: ≥500Mpa Límite elástico: ≥300Mpa Alargamiento: ≥20% Doblado en frío: 90 grados sin grietas
	Acabado	Engrasado simple, negro óxido, zincado, galvanizado en caliente, Dacromet, cincado	500 horas de prueba de sal
	Estándar se refiere a	ISO898-1, UIC864-1, y NF F500-50

	Tipo	Uls7
	Material	Q235
	Acabado	Engrasado liso, Negro óxido, Chapado en zinc, Galvanizado en caliente, Dacromet, cincado	500 horas de prueba de sal
	Estándar se refiere a	EN10025, EN10139

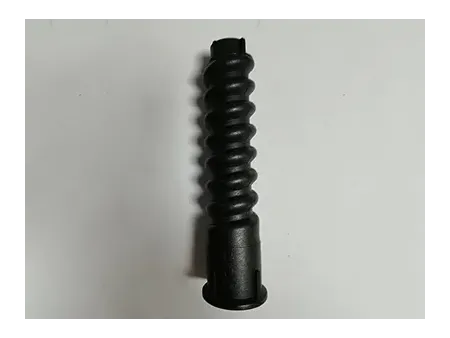

	Tipo	Para diferentes tamaños de clavija de tornillo
	Material	Nylon reforzado 6 (PA6)	Densidad: 1.15g/cm3 Resistencia a la tracción: 66.3Mpa Alargamiento: 31.3% Punto de fusión: 228°C Resistencia de aislamiento: ≥2.8×1012Ω Dureza: ≥114HRR
	Color	Negro

	Tipo	Carril UIC54,115RE y tamaño según lo ordenado
	Material	Nylon reforzado 6 (PA6 30%GF)	Densidad: 1.39g/cm3 Resistencia a la tracción: 165Mpa Alargamiento: 3.5% Punto de fusión: 226°C Resistencia de aislamiento: ≥1.9×1012Ω Contenido de fibra de vidrio: 30-35% Dureza: ≥114HRR
	Color	Negro

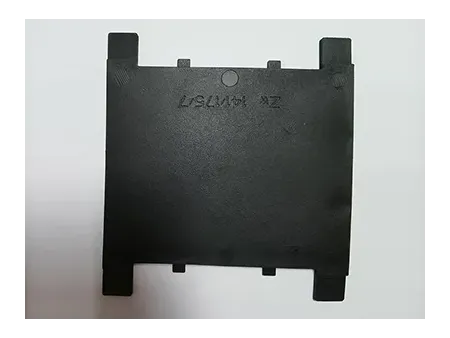

	Tipo	UIC54, riel 115RE y tamaño según lo ordenado
	Material	TPE (Elastómero termoplástico)	Densidad: 1.09g/cm3 Resistencia a la tracción: 4.23Mpa Módulo de tracción: 2.97Mpa Punto de fusión: 200-220°C Dureza de la orilla: ≥40D
	Color	Negro
