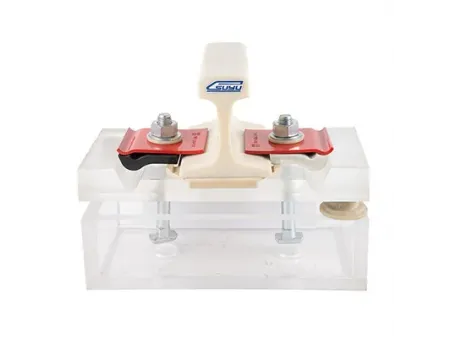

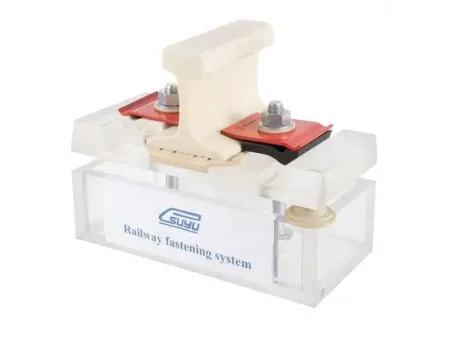

Sistema de fijación de carril NY-GN
El sistema de fijación de carriles NY-GN es la solución más solicitada para proyectos ferroviarios en México y Norteamérica, fija de manera efectiva los rieles 115RE sobre durmientes de concreto.
Este innovador sistema con clip elástico es utilizado en ferrocarriles a nivel mundial, es muy requerido en países con redes ferroviarias de alta velocidad, donde es clave mantener la estabilidad y seguridad de las vías. Este sistema garantiza que las vías estén firmemente sujetas, reduciendo el riesgo de accidentes y mejorando la seguridad general en el transporte ferroviario.
Además, al reducir las vibraciones y el ruido, el sistema NY-GN favorece a una experiencia más cómoda para los pasajeros y optimiza la eficiencia operativa.

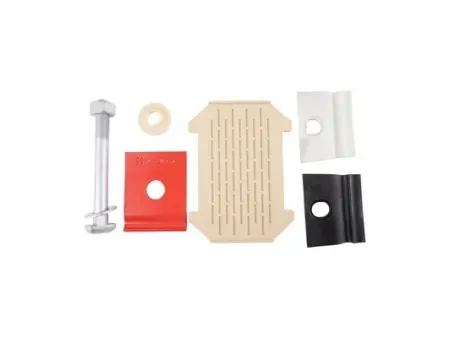

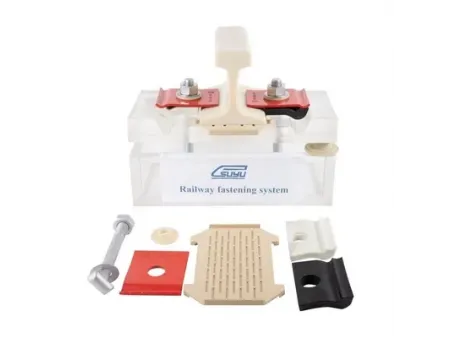

El sistema completo de fijación NY-GN para cada travesaño incluye los siguientes accesorios:
-

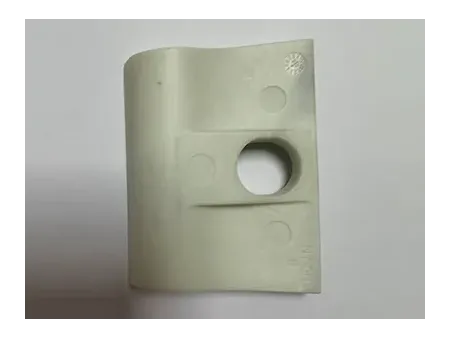

Aislador N° 06 (2 piezas)
-

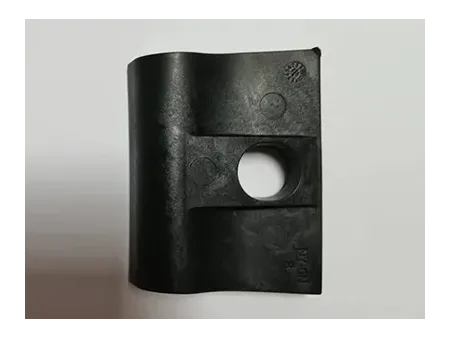

Aislador N° 08 (2 piezas)
-

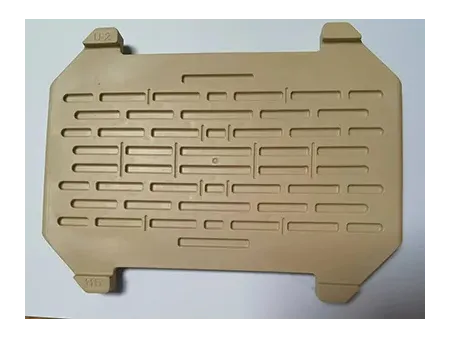

Almohadilla de carril U-2 (2 piezas)
-

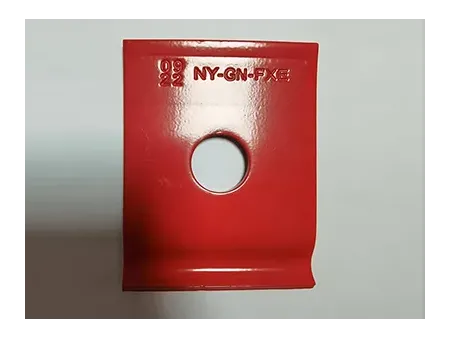

Hoja de resorte GN (4 piezas)
-

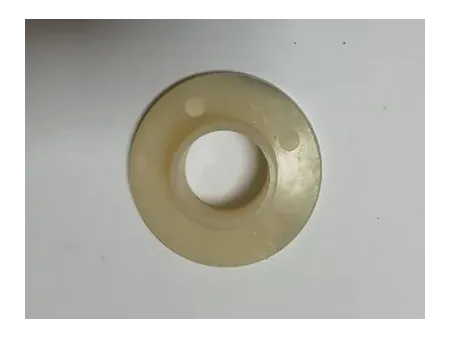

Casquillo aislante (4 piezas)
-

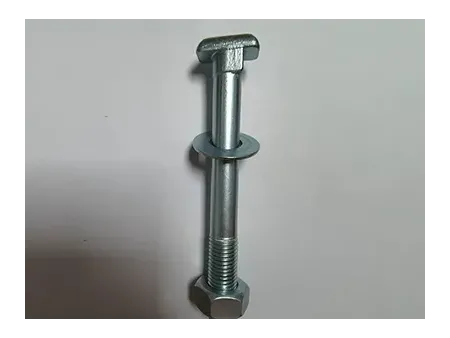

4 tornillos SL con tuerca y arandela plana 7/8*201
| Nombre de la pieza | Ítem | Requerimiento técnico | Observación |
| Tipo | Espesor 5mm | Aplicación para diferentes tipos de carril | |
| Material | 60Si2Mn | Composición química(%): C: 0.56-0.64, Mn: 0.60-0.90, Si: 1.60-2.00, Cr: ≤0.35, P: ≤0.03, S: ≤0.03 | |
| Acabado | Engrasado simple, pintura de color rojo, o bajo petición | Se ofrece según lo ordenado | |
| Dureza | 42-47HRC | ||
| Estándar se refiere a | DIN17221, GB/T1222 | ||
| Tipo | Adecuado para rieles UIC54, 115RE | ||
| Material | Nylon reforzado 6 (PA6 30%GF) | Densidad: 1.39g/cm³ Resistencia a la tracción: 165Mpa Alargamiento: 3.5% Punto de fusión: 226°C Resistencia de aislamiento: ≥1.9×1012Ω Contenido de fibra de vidrio: 30-35% Dureza: ≥114HRR | |
| Color | Negro, blanco o bajo petición | ||
| Tipo | Adecuado para rieles UIC54, 115RE | ||
| Material | TPE (Elastómero termoplástico) | Densidad: 1.09g/cm3 Resistencia a la tracción: 4.23Mpa Módulo de tracción: 2.97Mpa Punto de fusión: 200-220°C Dureza de la orilla: ≥40D | |
| Acabado | Natural | ||
| Tipo | Arandela de nylon NY | ||
| Material | Nylon reforzado 6 (PA6) | Densidad: 1.15g/cm3 Resistencia a la tracción: 66.3Mpa Alargamiento: 31.3% Punto de fusión: 228°C Resistencia de aislamiento: ≥2.8×1012Ω Dureza: ≥114HRR | |
| Acabado | Natural | ||
| Tipo | 7/8*186/201 | ||
| Material | 45# | Composición química(%): C: 0.45, Mn: 0.65, Si: 0.25, P: 0.016, S: 0.001 | |
| Acabado | Engrasado simple, negro óxido, chapado en zinc, galvanizado en caliente | ||
| Grado | 8.8 | Resistencia a la tracción: ≥800Mpa Límite elástico: ≥640Mpa Alargamiento: ≥12% | |
| Tipo | 7/8 | ||
| Material | 45# | Composición química(%): C: 0.45, Mn: 0.65, Si: 0.25, P: 0.016, S: 0.001 | |
| Acabado | Engrasado simple, negro óxido, chapado en zinc, galvanizado en caliente | ||
| Grado | 8 | HV295-353 | |
| Tipo | 50*23*3 | ||
| Material | Q235 | Composición química(%): C: 0.12-0.20, Mn: 0.30-0.70, Si: ≤0.3, P: ≤0.045, S: ≤0.045 | |
| Acabado | Engrasado simple, negro óxido, chapado en zinc, galvanizado en caliente | ||
| Dureza | HV200-300 |
