- Altura toal: 26.1m
- Diámetro máx. de perforación: 2.5m
- Profundidad máx. de perforación: 100m
Perforadora Rotativa, SWDM360; Perforadora Sobre Orugas
Conexión del cabezal de potencia por medio de pasadores, fácil de instalar y desmontar; caja de alimentación 6 veces sellada para evitar la entrada de suciedad y/o arena;
Disposición del circuito hidráulico optimizada para reducir las pérdidas de presión, ampliar el espacio y facilitar el mantenimiento;
Tecnología patentada de freno de rotación del tren de rodaje, mástil hecho con material de alta resistencia, mecanismo de abatimiento de doble cilindro, tren de rodaje retráctil de alta resistencia para garantizar una alta resistencia a la fatiga y una mayor vida útil;
El cable de acero está enrollado en una sola capa en un támbor de gran diámetro, con desgaste mínimo, para así garantizar que su vida útil aumente en un 50 %;
Las patas estabilizadoras están ocultas, ubicadas en la parte inferior del mástil, lo que no solo puede mejorar la estabilidad durante la perforación, sino que también facilita el mantenimiento diario del tren de rodaje;
Función de autodiagnóstico de fallas y alarma, visualización en tiempo real de los parámetros de perforación, bloqueo de la unidad de control con una sola pulsación, para así garantizar la seguridad de funcionamiento;
Los datos de operación se transmiten sincrónicamente a través de la aplicación del teléfono móvil (plataforma en la nube de Sunward), y el estado del equipo se monitorea en cualquier momento a través de la cámara de monitoreo
Mando a distancia o control remoto inalámbrico opcional para controlar de forma remota la traslación y el abatimiento; esto garantiza la seguridad del operador y a la vez proporciona una mayor visibilidad para condiciones de trabajo especiales;

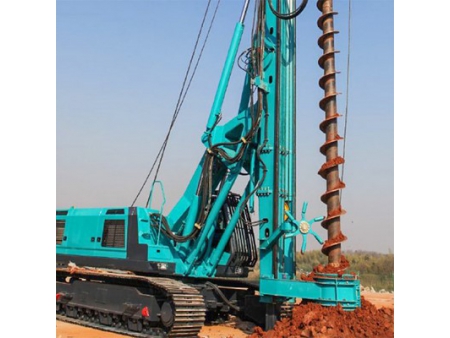

Cuenta con diversas funciones, como construcción de pilotes con barrena continua (CFA), construcción de pilotes en campana, construcción de pilotes de sección variable de gran diámetro, etc. Puede convertirse en un equipo de perforación DTH con juntas rotativas para la perforación en circulación inversa de agujeros profundos de gran diámetro;
Perforación | Diámetro máx. de perforación | mm | 2500 |
Profundidad máx. de perforación | m | 100/64 (Special match: 106/68) | |
Motor | Marca | Cummins | |
Modelo | QSM11-C400 | ||
Potencia | kW@rpm | 298@2100 | |
Cabezal rotativo | Par máximo | kN.m | 360 |
Velocidad de rotación | rpm | 6-29 | |
Eliminación de residuos de perforación a alta velocidad (opcional) | rpm | / | |
Sistema de empuje | Presión máx. de empuje | kN | 300 |
Fuerza máx. de elevación | kN | 360 | |
Recorrido máx. | mm | 6000 | |
Cabrestante principal | Fuerza máx. de elevación | kN | 370 (Special match: 390) |
Velocidad máx. | m/min | 72 | |
Cabrestante auxiliar | Fuerza máx. de elevación | kN | 110 |
Velocidad máx. | m/min | 65 | |
Inclinación del mástil | Lateral | ° | ±4 |
Hacia adelante/hacia atrás | ° | 5 | |
Tren de rodaje | Ancho de orugas | mm | 900 |
Ancho de orugas (extendido) | mm | 3200-4700 | |
Largo de orugas | mm | 5910 | |

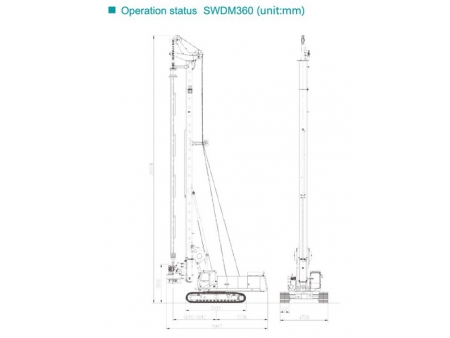

Toda la máquina | Altura de trabajo | mm | 26150 |
Peso de trabajo | t | 115 |
NOTA: todos los parámetros están sujetos a cambios debido a la mejora continua de nuestros productos. No dude en para obtener las últimas actualizaciones.
