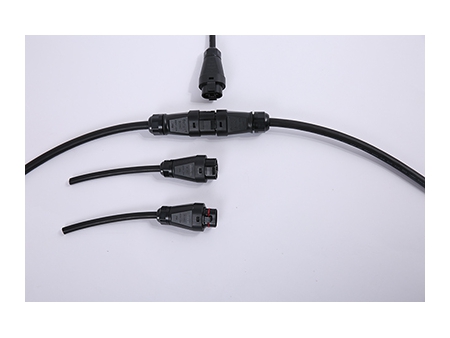

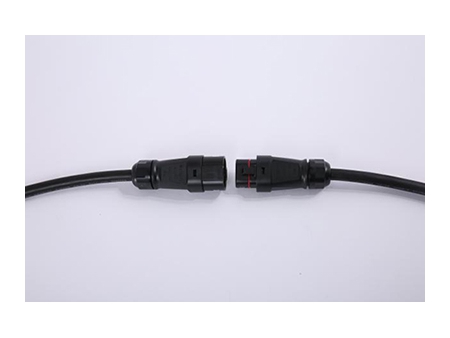

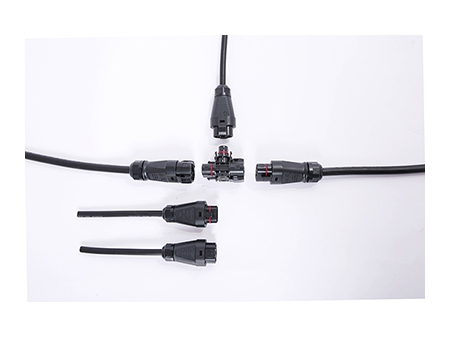

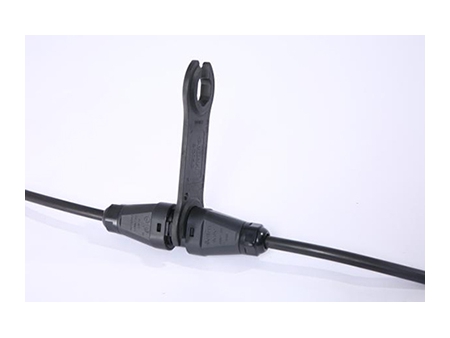

Conector solar en forma de T (para micro inversor), BC05C
Solicite un presupuesto

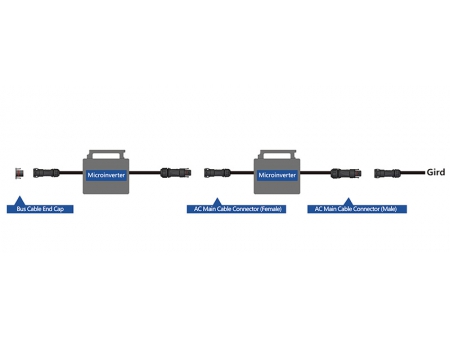

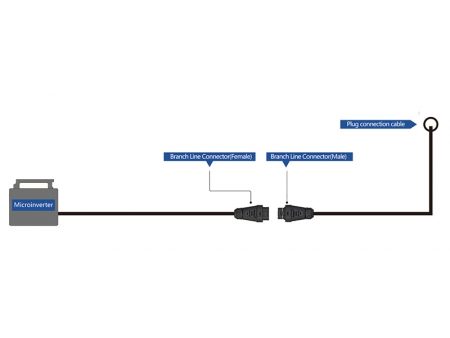

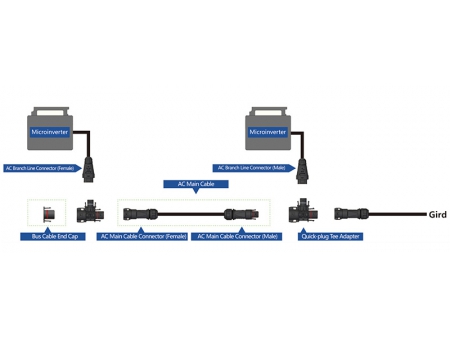

El conector solar modelo BC05C es un conector circular desarrollado por Betteri para cumplir con las necesidades del mercado de microinversores fotovoltaicos. Funciona bien con nuestro conector y es adecuado para inversores de mayor potencia. Este conector solar cuenta con un diseño de conexión rápida que elimina la necesidad de cableado manual en el sitio, lo que ofrece más flexibilidad, facilidad de uso y seguridad. Esto facilita la configuración y combinación de microinversores, ideales para instalaciones solares tanto domésticas como comerciales.
- Especificación del cable principal: 300V, 40A(10AWG);
- Especificación del cable de derivación: 300V, 12A(16AWG);
- Color: Negro
- Certificados:
Parámetros técnicos
General
Número de pin | 2P PE |
Corriente nominal del cable principal | 40A (Cable de cobre de 10AWG/6mm²) |
Voltaje nominal del cable principal | 300V |
Corriente nominal del cable de ramificación | 12A (Cable de cobre de 16 AWG/1.5mm²) |
Voltaje nominal del cable de ramificación | 300V |
Resistencia de contacto | ≤5mΩ |
Voltaje soportado de frecuencia de potencia | 1500V AC |
Categoría de sobretensión | Ⅲ |
Grado de contaminación cerrada | 2(adaptada) |
Índice de protección | IP68(1m, 1h) |
Fuerza de tracción | 20~50N |
Grado de inflamabilidad | UL94-V0 |
Temperatura nominal | -40℃~ 85℃ |
Datos de conexión
Especificación del cable aplicable | Cable principal: 14/12/10AWG; cable de derivación: 16/18AWG |
Diámetro externo del cable aplicable | Cable principal: 10~13mm; Cable de derivación: 7~9.5mm |
Sistema de cierre | Encaje/Snap |
Tipo de conexión
Conexión del cable principal | Crimpado |
Conexión del cable de derivación | Crimpado |
Material
Material de la carcasa | PPE |
Material del terminal | Aleación de cobre-zinc |
Tratamiento de la superficie del terminal | Línea principal: estañada; línea secundaria: enchapada en oro |
Material de sellado | Goma siliconada |
Normas
PPP 59015A:2013 | Estándar de prueba TUV |
ANSI/UL6703-2017 | Estándar de prueba CSA |
Medidas
Longitud | 230mm |
Ancho | 40mm |
Alto | 134mm |
