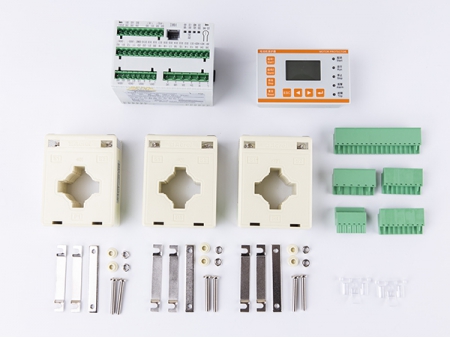

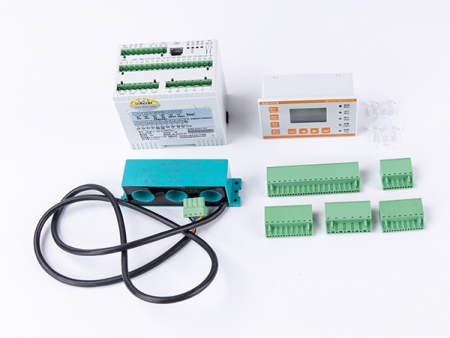

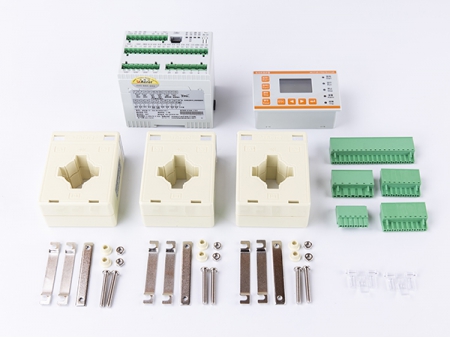

Protector Inteligente de Motores, ARD3M

Diseñado para maximizar la seguridad y eficiencia en circuitos de motores de baja tensión hasta 660V, el protector inteligente ARD3M combina protección, medición, control, comunicación y funcionalidades de mantenimiento en una sola unidad. Su flexibilidad en programación lógica permite adaptarse a diversos escenarios operativos, lo que lo hace ideal para responder a las necesidades específicas de control y comunicación en el campo.

Estándares de Implementación del Producto:

GB 14048.4-2020: Equipos de maniobra y control de baja tensión
Parte 4-1: Contactores y arrancadores de motores
Contactores y arrancadores electromecánicos (incluidos los protectores de motores).
JBT 10736-2007: Protector de motor de baja tensión.

Características

Los tipos de alimentación auxiliar son opcionales, incluyendo un módulo de potencia AC220V que soporta un rango de AC85-265V/DC100-300V y un módulo AC380V que soporta AC/DC100-415V.
Capacidad para medir y mostrar parámetros fundamentales y de onda completa de potencia (U, I, P, Q, S, PF, F, EP, EQ), así como el grado de desequilibrio de voltaje y corriente, componentes de secuencia positiva, negativa y cero, ángulo de fase trifásica, corriente residual, y medición de sub-armónicos del 2 al 63.
Incluye funciones de protección como sobrecarga con tiempo inverso, tiempo definido para sobrecarga, conexión a tierra, tiempo de arranque excedido, fuga, carga insuficiente, rotor bloqueado, obstrucción, cortocircuito, fase, sobreflujo, desequilibrio en corriente, voltaje y potencia, sobrevoltaje, bajo voltaje, secuencia de fases, temperatura, tiempo, falla externa y número de arranques.
Diez canales de entrada DI programables con uso predeterminado de suministro de energía DC24V, o se puede seleccionar un contacto húmedo activo externo.
Seis canales de salida DO programables para satisfacer modos de arranque directo, arranque estrella-triángulo, arranque por autotransformador y otros, permitiendo el control remoto de "arranque/parada" del motor a través del bus de comunicación.
Función anti-shaking opcional que soporta el reinicio inmediato después de interrupciones de energía y reinicio tras pérdida de voltaje.
Dos canales de comunicación MODBUS_RTU están estandarizados, y están disponibles módulos de comunicación PROFIBUS DPV1, Ethernet y Profinet.
Dos canales de salida analógica DC4-20mA opcionales, conectados con el sistema DCS para realizar la monitorización de equipos de campo.
Registro de fallas, arranques, paradas, desplazamientos DI, reinicios y otros eventos varios, permitiendo visualizar numerosa información operativa y de mantenimiento del motor, con capacidad de registrar el funcionamiento del motor de 1 a 5 horas simultáneamente.
La interfaz de visualización soporta una pantalla LCD en chino e inglés.
Soporta la exportación de registros de ondas y eventos en un disco USB, permitiendo abrir archivos de registro de eventos en EXCEL.
La funcionalidad WIFI puede agregarse cuando se elige una pantalla LCD a color, permitiendo la visualización y configuración de datos del protector de motor conectando el WIFI a través de un teléfono móvil o computadora.

Especificaciones

Parámetros técnicos	Indicadores técnicos
Fuente de alimentación auxiliar del protector	Admite dos módulos de alimentación, módulo de alimentación de 220 V CA (AC85-265 V/DC100-300 V) por defecto, módulo de alimentación de 380 V CA (AC/DC 100-415 V) opcional
Tensión nominal de trabajo del motor	AC220V / 380V / 660V, 50Hz / 60Hz
Corriente nominal de funcionamiento el m tor	1 (0,1A-5000A)	Transformación cu rentística externa
	5 (0,1A-5000A)
	25 (6.3A-25A)
	100 (25A-100A)
	250 (63A-250A)
	800 (250A-800A)
Capacidad de actuación de la salida de relé	Carga de impedancia	AC250V, 10A
Entrada de conmutación	10 canales de contacto seco pasivo (la entrada activa DC110V, DC220V, AC220V puede ser opcional)
Comunicación	Suministrado de serie	Comunicación MODBUS RTU de 2 canales
Comunicación	Opcional (sólo se puede elegir uno)	Comunicación PROFIBUS DPV1 de 1-2 canales, Comunicación PROFINET de 1 canal, Comunicación Ethernet (MODBUS TCP) protocolo）
Medio ambiente	Temperatura de trabajo	-10°C〜5 5°C
	Temperatura de almacenamiento	-25°C〜70°C
	Humedad relativa	W95 % Sin condensación, sin gas corrosivo
	Altitud	< 2000m
Niveles de contaminación	Clase 3
Grado de protección	Cuerpo principal IP20, módulo de visualización dividido IP54 (instalado en el armario p 曲 el)
Categoría de instalación	Nivel III

Análisis de la competencia

	Empresa	Acrel		Schneider	Siemens	ABB
	Serie	ARD2M	ARD3M	Tesys T	Simocode pro V	UMC100
Medición	Corriente, capacidad calorífica	√	√	√	√	√
	Tensión, potencia activa, energía activa, frecuencia	√	√	√	√	√
	Potencia reactiva, energía reactiva	√	√	√	×	×
	Armónicos	2-21	2-63	×	×	Armónicos totales
	Corriente de fuga/corriente a tierra	√	√	√	√	√
	Secuencia positiva, secuencia negativa, secuencia cero tensión, corriente	√	√	×	×	√
	PTC/NTC	√	√	√	√	√
	Medición de temperatura PT100	√	×	×	√	Módulo externo 6 vías
	Entrada 4-20ma	×	×	×	Módulo externo, 2 vías	Módulo externo 6 vías
Protección	Protección de corriente convencional como la sobrecarga de tiempo inverso	√	√	√	√	√
	Desbordamiento/ruptura rápida	√	√	×	×	√
	tE	√	√	×	×	√
	Protección dependiente de la tensión	√	√	√	√	√
	Corriente de fuga	√	√	√	√	√
	Protección contra la temperatura	√	√	√	√	√
	Supervisión del aislamiento	×	√	√	×	×
	Número de arranques	√	√	√	√	√
Registro de eventos	Registro de averías	8	8	×	√	16
	Registro de inicio/parada	8	8	×	×
	Reiniciar la grabación	8	8	×	×
	Registro de desplazamiento	8	8	×	×
	Registrador de fallos	×	49	×	×
	Registro de encendido/apagado	8	8	×	×
	Récord de funcionamiento	×	5 horas	×	×
Controlar	DI	8	10	6(10)	4(12)	6(14)
	DO	5	6	4	3(7)	4(9)
	Control de arranque	√	√	√	√	√
	Pérdida de presión reinicio	√	√	×	×	×
	Salida de 4-20 mA	1	2	×	1	1
	Programación gráfica	×	×	√	√	√
Comunicación	Modbus-rtu	2	2	1	×	1
	Profibus-dp	1	2	1	√	1
	Profinet	×	1(2 puertos)	×	√2 puertos	1 (2 puertos)
	ModbusTCP	×	1(2 puertos）	1	×	1 (2 puertos)
	Ethernet/IP	×	×	×	×	1
	Devicenet	×	×	1 (2 puertos)	×	1 (2 puertos)
	Profisafe	×	×	×	√	×
	Puede	×	×	1	×	1
	Wifi	×	1	×	×	×
Especial	Pantalla LCD		2,4 pulgadas	×	×	×
	Protocolo personalizado	√	√	×	√	×
	Transformador de secuencia cero 30A	×	×	×	√	×
	Transformador incorporado	100A	×	100A	×	63A
	Interfaz USB	×	√	×	×	√
