Perfiladora de correas en C y Z (Ajuste automático), Máquina de perfilado de correas metálicas, Perfiladora de correas de construcción

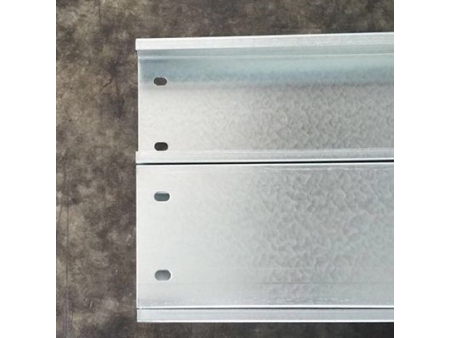

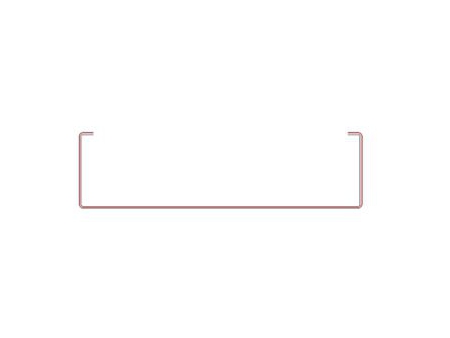

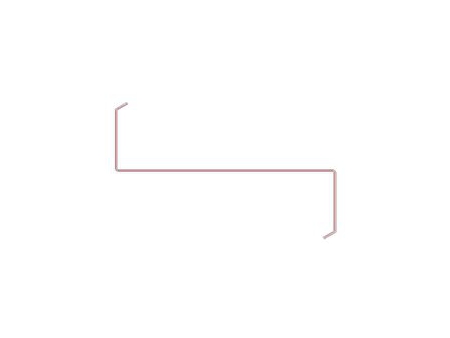

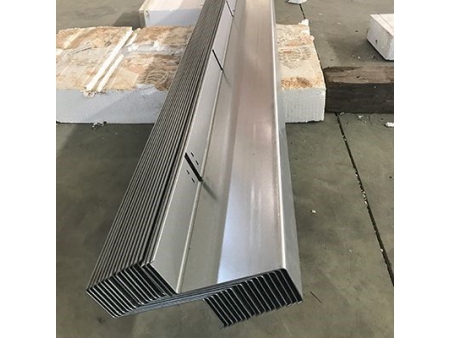

La máquina perfiladora de correas en C y Z ajustable totalmente automática es un sistema de perfilado totalmente automático para producir correas en C y Z, con cambio automático. Esta perfiladora de correas metálicas proporciona correas en C dentro del rango de ancho de 80-300mm y correas en Z con un ancho de 100-300mm.
Características- Cambio en 1 minuto para diferentes tamaños de producción.
- Cambio de tamaño sin quitar rodillos o espaciadores
- Orificio de perforación opcional en cualquier posición de la correa metálica
| Modelo | C80-300/Z100-300 |
| Dimensión | 7800*1700*1600mm |
| Potencia del motor hidráulico | 22kW |
| Pasos del perfilado | 13 pasos 3 pasos para re-formado |
| Velocidad del perfilado | 8m/min,16m/min,25m/min |
| Voltaje | 380V/50HZ/3PH |
| Ancho efectivo | C:80-300mm Z:100-300mm |
| Altura de la pestaña de la correa | C:40-100mm Z:50-100mm |
| Borde de la correa en Z/C | 10-20mm |
| Espesor del material | 1.2-3.0mm |
| Sistema de control | Control PLC |
| Rodillos | Fabricado con acero Gcr15 con tratamiento térmico, cromado duro en la superficie de los rodillos |
| Material para el eje | Acero 40Cr |
| Material para el perforador | Cr12Mov |
| Material para el cortador | Cr12Mov |
-

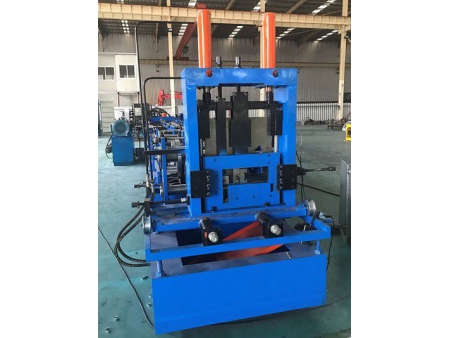

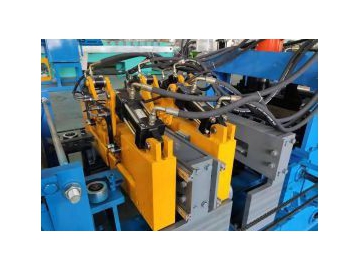

Sistema de punzonado con 4 cilindros, disponible para orificios simples y dobles
-

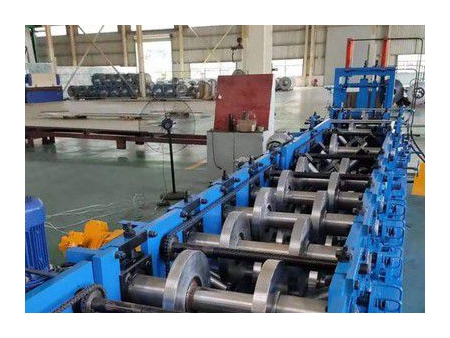

Los rodillos se fabrican a partir de acero de rodamiento de alta calidad GCr15 y se procesan con tornos CNC y tratamiento térmico. El cromado duro o el recubrimiento de óxido negro son opcionales. Incluye un rodillo guía de material de alimentación y el marco del cuerpo está soldado de acero 400# tipo H.
-
El sistema de punzonado está especialmente diseñado para correas en C para lograr el punzonado automático y mejorar la eficiencia del procesamiento.
-
Con el sistema de pre-corte y el sistema de post-corte, no hay necesidad de cambiar el cortador para diferentes tamaños.
- Máquina perfilado principal de correas metálicas
- Desenrollador manual de 3 toneladas
- Dispositivo de guía automática
- Dispositivo de re-formado automático

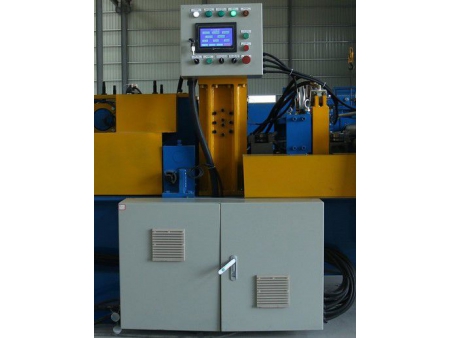

- Sistema de control por computadora PLC con pantalla táctil (Marca: Schneider)
- Sistema de motor hidráulico
- Dispositivo de pre-punzonado de orificios (el comprador decide el tamaño de los orificios de perforación)
- Dispositivo de pre-corte (disponible para agregar post-cortador)
- Mesa/tabla de acabado
- Manual de operación
