Línea de corte longitudinal

Solicite un presupuesto

Sitio web: http://hxmachinetools.com/2-5-cut-to-length-line.html

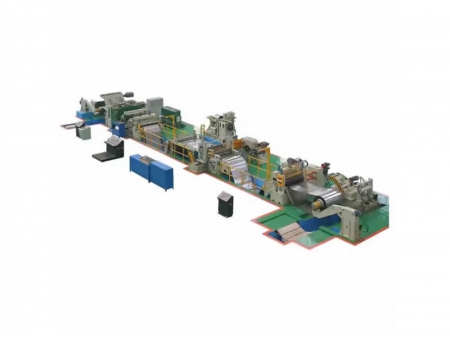

Una línea de corte longitudinal es un sistema de alta eficiencia diseñado para desenrollar, nivelar y cortar bobinas de metal en láminas planas de longitudes precisas y personalizadas. Diseñada para ofrecer versatilidad, admite una amplia gama de anchos, espesores y pesos de bobina con un rendimiento confiable. Equipada con tecnología avanzada de nivelación, la línea de corte ofrece una planitud y calidad superficial excepcionales, cumpliendo plenamente con los estrictos requisitos industriales.

Aplicación

Ampliamente utilizado en estructuras de acero, fabricación de automóviles, electrodomésticos, materiales de construcción y centros de servicio de metales.

Flujo del proceso

Almacenamiento de bobinas → Carga de bobinas → Desbobinado → Alimentación de pórtico → Nivelación aproximada de ocho rodillos → Enrollado → Centrado → Nivelación de precisión → Medición y dimensionamiento → Corte y paletizado → Mesa elevadora → Descarga longitudinal → Embalaje

Opciones de línea de corte longitudinal

Línea de corte longitudinal de laminado en caliente (desenrollado, nivelado, cizallamiento y apilado)Materiales aplicables: placas laminadas en caliente, placas decapadas, acero inoxidable, placas automotrices, placas de construcción naval, placas de aluminio y más.

Modelo	CTL-6	CTL-8	CTL-12	CTL-16	CTL-20/25
Espesor de corte (mm)	1.5-6.0	2-8	3-12	4-16	6-20/25
Ancho del material (mm)	800-2000	800-2000	800-2000	800-2200	800-2500
Tamaño de corte longitudinal	1000-6000	1000-8000	1000-12000	2000-14000	2000-14000
Precisión de corte (mm)	±1.0	±1.0	±1.0	±1.0	±1.0
Tolerancia diagonal (mm)	±1.0	±1.0	±1.5	±1.5	±1.5
Precisión de nivelación (mm/m²)	< 1.0	< 1.0	< 1.5	< 1.5	< 1.5
Velocidad de línea (m/min)	50	40	40	40	30
Peso de la bobina (t)	20, 30	20, 30	20, 35	20, 35	20, 35

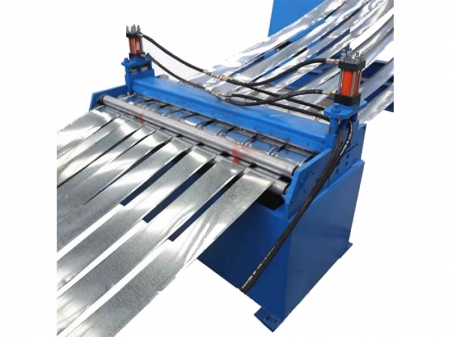

Línea de corte longitudinal de laminado en frío (desenrollado, corte longitudinal y rebobinado)Materiales aplicables: placas laminadas en frío, placas galvanizadas electrolíticamente, placas galvanizadas por inmersión en caliente, placas recubiertas de color, acero inoxidable, placas de aluminio, placas de cobre y más.

Modelo	CTLS-1	CTLS-2	CTLS-3	CTLS-4
Espesor de corte (mm)	0.15-1.0	0.2-2.0	0.3-3.0	0.5-4.0
Ancho del material (mm)	300-1250	300-1600	300-1800	300-2000
Tamaño de corte longitudinal	Customized
Precisión de longitud (mm)	±0.05	±0.05	±0.10	±0.10
Tolerancia diagonal	< 3%	< 3%	< 3%	< 3%
Precisión de nivelación (mm/m²)	≤1	≤1	≤1	≤1
Velocidad de línea (m/min)	200	200	180	150
Peso de la bobina (t)	10, 15	10, 15, 20	15, 20, 25	20, 25, 30

Línea de corte longitudinal de laminado en frío (desenrollado, nivelado, cizallamiento y apilado)Materiales aplicables: placas laminadas en frío, placas galvanizadas electrolíticamente, placas galvanizadas por inmersión en caliente, placas recubiertas de color, acero inoxidable, placas de aluminio, placas de cobre y más.

Modelo	CTLV-1	CTLV-2	CTLV-3	CTLV-4
Espesor de corte (mm)	0.2-1.0	0.3-2.0	0.4-3.0	0.5-4.0
Ancho del material (mm)	300-1250	300-1600	300-1800	300-1800
Longitud terminada (mm)	300-3000	300-3000	300-4000	400-6000
Precisión de longitud (mm)	±0.3	±0.3	±0.3	±0.3
Precisión diagonal (mm)	±0.5	±0.5	±0.5	±0.5
Precisión de nivelación (mm/m²)	< 1	< 1	< 1	< 1
Velocidad de línea (m/min)	70	60	60	60
Peso de la bobina (t)	5, 10, 15	10, 15, 20	10, 15, 20	20, 25, 30
