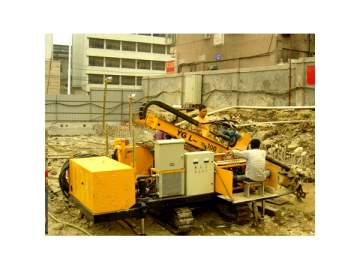

Máquina perforadora hidráulica sobre orugas YGL–100Q
Aplicaciones
La máquina perforadora hidráulica sobre orugas YGL-100Q se caracteriza por tener un cabezal hidráulico (impulsor superior) y por ser multifuncional, ya que puede ser utilizada en la perforación de agujeros de drenaje y agujeros para anclajes de sistemas pretensados de gran tonelaje, muy utilizados en la construcción de hidroeléctricas, vías férreas y autopistas. Es una máquina ideal para funciones de fortalecimiento del subsuelo, con el fin de prevenir posibles deslizamientos de tierra y rocas, así como otros accidentes geológicos.
Características
1. La máquina perforadora hidráulica de impacto con cabezal superior sobre orugas esta equipada con un cabezal hidráulico de rotación importado desde Alemania, el cual permite realizar perforaciones en diferentes ángulos y además garantiza el desempeño confiable de la máquina.
2. El portabroca del cabezal esta diseñado con un mecanismo de extensión (numero de la patente en China: ZL03222451.6), el cual protege las herramientas de perforación.
3. El cabezal de la máquina perforadora cuenta con un mecanismo de cambio de velocidades, el cual asegura el cambio fácil, rápido y preciso de velocidades durante el funcionamiento de la máquina.
4. Características
5. La máquina perforadora hidráulica sobre orugas YGL-100Q esta montada sobre un chasis con plataforma giratoria, lo cual facilita el movimiento y desplazamiento de la máquina.
6. Los principales componentes hidráulicos utilizados en nuestras máquinas perforadoras son adquiridos a reconocidas marcas. Lo cual garantiza el desempeño confiable y la durabilidad de nuestras maquinas.
7. Esta máquina perforadora es apropiada para realizar perforaciones utilizando diferentes técnicas, tales como
a) Perforación con excavador de tornillo sin ciclo de secado
b) Martillo de fondo DTH impulsado por aire, para capas de rocas
c) Perforación con circulación de barro, utilizado en perforación de capaz arena
d) Martillo de fondo DTH impulsado por aire con tubo de perforación, utilizado para romper rocas
Especificaciones
1. Profundidad del agujero: 150-80 m
2. Diámetro del agujero: Φ130~250 mm
3. Velocidad de rotación del cabezal (hacia delante/ hacia atrás): 37/74; 84/168 rpm
4. Torque máximo del cabezal: 6000 Nm
5. Avance del cabezal: 2800 / 3500 (personalizado) mm
6. Capacidad máxima de levantamiento del cabezal: 55 kN
7. Fuerza máxima de empuje del cabezal: 40 kN
8. Carrera de compensación del deslizamiento del mástil: 500 mm
9. Rango de la altura horizontal del agujero: 1800-2160 mm
10. Rango de giro de la plataforma: 360°
11. Potencia del motor (cualquiera de los dos)
Electromotor: 37 kW
Motor diesel: 71 kW
12. Capacidad de ascenso: ≤20°
13. Dimensiones generales: Aproximadamente 5000×2000×2500mm
14. Peso total: Aproximadamente 5000 kg
15. Partes opcionales
a) Cabestrante hidráulico de 1.1 toneladas / montacargas (con polea de corona)
b) Bomba para lodo BW-250
c) Dispositivo de limpieza de polvo en húmedo
e) Cabezal de 4-velocidades: 180rph
