Tuercas Mariposa
Las tuercas mariposa son tuercas comunes con alas metálicas en ambos lados, lo que facilita su sujeción con las manos sin necesidad de alguna herramienta especial. En Gaoyi empleamos diversas técnicas para elaborar tuercas mariposa forjadas en frio, tuercas mariposa fundidas a presión, y tuercas mariposa estampada. Las tuercas mariposa forjadas en frio son usadas en diversas aplicaciones incluyendo paneles de acceso, muebles ajustables, herramientas marítimas, y otros lugares en donde el par de fuerzas es mayor al que se logra con la presión de las manos.
Materiales: acero inoxidable 18-8 (serie 300), acero inoxidable 316, aluminio, latón, bronce de silicio, y acero (niquelado y zincado). También ofrecemos diversos estilos de recubrimiento tales como zinc negro, oxido negro o ennegrecimiento, zinc Amarillo, y más.

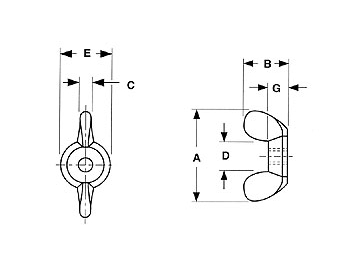

Tuercas mariposa, forjado en frio | ||||||||||||||
Nominal Size or Basic Major Diameter of Thread | Threads Per Inch | A | B | C | D | E | G | |||||||
Wing Spread | Wing Height | Wing Thickness | Between Wings | Boss Diameter | Boss Height | |||||||||
Max | Min | Max | Min | Max | Min | Max | Min | Max | Min | Max | Min | |||
6 | 0.1380 | 32 & 40 | 0.72 | 0.59 | 0.41 | 0.28 | 0.11 | 0.07 | 0.21 | 0.17 | 0.33 | 0.29 | 0.14 | 0.10 |
8 | 0.1640 | 32 & 36 | 0.91 | 0.78 | 0.47 | 0.34 | 0.14 | 0.10 | 0.27 | 0.22 | 0.43 | 0.39 | 0.18 | 0.14 |
10 | 0.1900 | 24 & 32 | ||||||||||||
1/4 | 0.2500 | 20 & 28 | 1.10 | 0.97 | 0.57 | 0.43 | 0.18 | 0.14 | 0.33 | 0.26 | 0.50 | 0.45 | 0.22 | 0.17 |
5/16 | 0.3125 | 18 & 24 | 1.25 | 1.12 | 0.66 | 0.53 | 0.21 | 0.17 | 0.39 | 0.32 | 0.58 | 0.51 | 0.25 | 0.20 |
3/8 | 0.3750 | 16 & 24 | 1.44 | 1.31 | 0.79 | 0.65 | 0.24 | 0.20 | 0.48 | 0.42 | 0.70 | 0.64 | 0.30 | 0.26 |
7/16 | 0.4375 | 14 & 20 | 1.94 | 1.18 | 1.00 | 0.87 | 0.33 | 0.26 | 0.65 | 0.54 | 0.93 | 0.86 | 0.39 | 0.35 |
1/2 | 0.5000 | 13 & 20 | ||||||||||||
5/8 | 0.6250 | 11 & 18 | 2.76 | 2.62 | 1.44 | 1.31 | 0.40 | 0.34 | 0.9 | 0.8 | 1.19 | 1.13 | 0.55 | 0.51 |
3/4 | 0.7500 | 10 & 16 |
