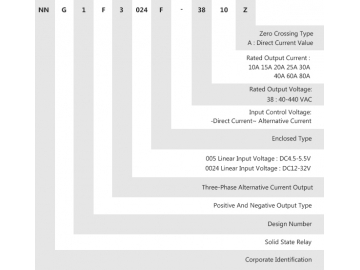

Relé de estado sólido trifásico NNG1F-3/024F-38 DC-AC 10A-80A
El relé de estado sólido trifásico NNG1F-3/024F-38 DC-AC 10A-80A se usa principalmente en las luces de señalización, centelleadores, sistemas de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Adicionalmente, se aplica en la industria química, minas de carbón y otros ambientes con condiciones rigurosas donde se necesita elementos a prueba de explosiones, humedad, polvo y corrosión, y con una capacidad de conmutación frecuente.
| Voltaje de control | 024:12-32VDC |
| Corriente de control | ≤50mA |
| Voltaje de encendido | 12VDC |
| Voltaje de apagado | 8VDC |
| Tiempo del intervalo | ≥200ms |
| Tensión de carga | 38:40-440VAC |
| Corriente de carga | 10A 15A 20A 25A 30A 40A 60A 60A 80A |
| Voltaje transitorio | 38:1600VAC |
| Caída de voltaje en estado activo | AC:≤1,6VAC |
| Tiempo de encendido/apagado | AC:≤10mS |
| Corriente residual en estado inactivo | AC:≤10mA |
| Voltaje dieléctrico soportado | ≥2500VAC |
| Resistencia de aislamiento | Prueba de 500MΩ,500VDC |
| Temperatura ambiental | -30℃~80℃ |
| Modo de instalación | Instalación con tornillos |
| Peso del relé | 40A≈400g 80A≈540g |
| Dimensiones | 106×75×40.5 |
| Recomendaciones: | Cuando la carga es mayor que 10A, el dispositivo debe contar con un disipador térmico, y cuando la temperatura supera los 80℃ debe enfriarse con un ventilador o agua. |

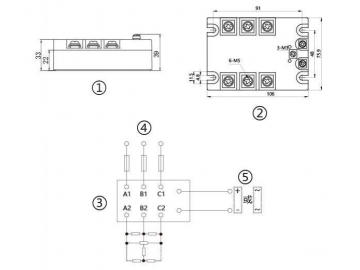

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Carga de la fuente de alimentación; ⑤ Control de la fuente de alimentación
