Tubos de Revestimiento
Solicite un presupuesto
Aplicación: Es ideal para la perforación de pozos de agua, pozos geotérmicos, miscopias cortas, mini-tipo medio agujero de lechada de construcción, presa y proyecto portuario.
Diseño: Hace que el seguimiento de la carcasa, el equipamiento y el funcionamiento sean simples.
Ventajas: Estructura simple, manejo sencillo, buena calidad, herramientas de perforación recuperables y vida útil larga.

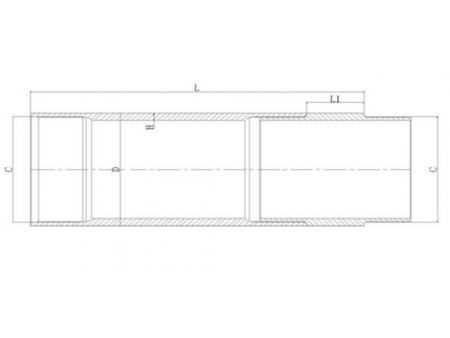

- C: rosca del tubo de revestimiento
- L: longitud del tubo de revestimiento
- L1: longitud de la unión de la herramienta
- D: diámetro externo del tubo de revestimiento
- H: grosor del tubo de revestimiento
Modelo(D) | Grosor(h) | Rosca(C) | Dirección de rotación | Longitud(L) | Peso | Código del producto |
108 | 7 | Rosca cuadrada | Izquierda | 1500 | 27.1 | M108/7-15-S |
114 | 6.5 | Rosca cuadrada | Izquierda | 1500 | 31 | M114/6.5-15-S |
127 | 9.5 | Rosca de arco circular | Izquierda | 1500 | 43.7 | M127/9.5-15-C |
127 | 6.5 | Rosca de arco circular | Izquierda | 1500 | 35 | M127/6.5-15-C |
146 | 10 | Rosca de arco circular | Izquierda | 1500 | 53.7 | M146/10-15-C |
168 | 10 | Rosca de arco circular | Izquierda | 1500 | 62.4 | M168/10-15-C |
178 | 9 | Rosca de arco circular | Izquierda | 1500 | 61.8 | M178/9-15-C |
194 | 10 | Rosca de arco circular | Izquierda | 1500 | 73 | M194/10-15-C |
219 | 10 | Rosca de arco circular | Izquierda | 1500 | 85.7 | M219/10-15-C |
273 | 10 | Rosca de arco circular | Izquierda | 1500 | 107.7 | M273/10-15-C |
325 | 12 | Rosca de arco circular | Izquierda | 1500 | 154.7 | M325/12-15-C |

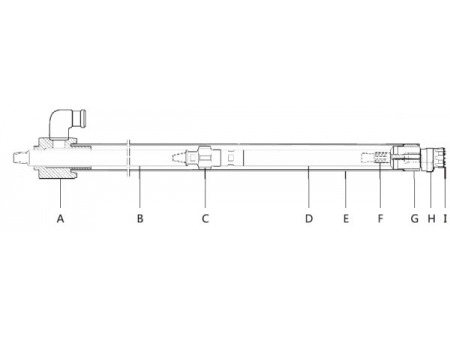

- A: Cabezal de descarga
- B: Varilla de perforación
- C: Manguito guía
- D: Martillo DTH
- E: Tubo de revestimiento
- F: Dispositivo de guía
- G: Zapata de revestimiento
- H: Escariador
- I: Broca piloto
Operación
1. Al iniciar la perforación, el escariador abre y agranda el orificio de entrada para introducir la zapata y el tubo de revestimiento.
2. Al terminar la perforación en la formación de sobrecarga, invierta la rotación para cerrar el escariador y luego, el dispositivo puede extraerse hacia arriba a través del tubo de revestimiento.
3. El tubo de revestimiento puede dejarse en el agujero o extraerse mediante material de sellado.
4. Utilice las herramientas de perforación para perforar y alcanzar la profundidad deseada.
