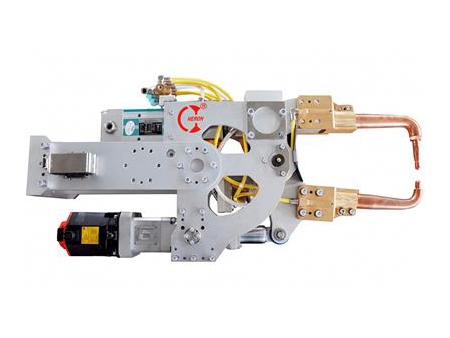

Soldador eléctrico por puntos robótico

Soldador eléctrico por puntos robótico
Soldador eléctrico por puntos robótico
Solicite un presupuesto

Aplicación
Se usa principalmente para procesos de soldadura por puntos para producir carrocerías y cabinas automotrices.

Características
  • Se puede desmontar de manera veloz, y esto permite ahorra tiempo y facilitar el mantenimiento.
  • Se utiliza un diseño eficaz con el fin de proteger el brazo del electrodo de aluminio de la corrosión.
  • El cuerpo principal de nuestro soldador utiliza una placa de aleación de aluminio de alta resistencia.
  • El brazo del electrodo es rígido, lo que lo disminuye las chispas que se generan durante el proceso.
  • Los transformadores DC de frecuencia media sirven para frecuencias de 1 o 2 KHz.
  • La capacidad nominal de un transformador DC de frecuencia media es 55KVA/75KVA/165KVA/220KVA.
Soldador eléctrico por puntos robótico de frecuencia media tipo C
N° de modelo DB6-075-C15003-00 DB6-110-C16001-00 DB6-110-C16027-00 DB6-110-C16025-00
Peso bruto (Kg) 115 95.5 113.2 104
Capacidad nominal del transformador(KVA) 75 110 110 110
Tamaño del brazo(mm) 70*262 52*320 579*542 110*280
Dimensiones L*ALTURA*ANCHO(mm) 967*633*423 1056*530*310 1376*834*406 1031*530*3020
Corriente acceso directo máxima(KA) 20 24 24 24
Golpe máximo(mm) 105 131 120 78
Fuerza de electrodo máxima(N) 4400 4500 4000 4400
Deformación del brazo(mm) ≤1.5 ≤1.5 ≤1.5 ≤1.5
Electrodo desviado(mm) ≤0.5 ≤0.5 ≤0.5 ≤0.5
Centro de gravedad(X/Y/Z, cm) 1.4/2/40.9 2.2/0.9/46.7 29.7/1/437.9 2.5/0.1/47.1
Material del brazo Aleación de cobre Aleación de cobre Aluminio de aviación Aleación de cobre
Forma de conexión robótica Arriba, Abajo, Izquierda, Derecha, Atrás Arriba, Abajo, Izquierda, Derecha, Atrás Arriba, Abajo, Izquierda, Derecha, Atrás Arriba, Abajo, Izquierda, Derecha, Atrás
Servo Motor Se aplica a todas las marcas, y se puede combinar con EXLAR Se aplica a todas las marcas, se puede combinar con EXLAR Se aplica a todas las marcas, se puede combinar con EXLAR Se aplica a todas las marcas, se puede combinar con EXLAR
Soldador eléctrico por puntos robótico de frecuencia media tipo X
N° de modelo DB6-075-X16005-00 DB6-110-X15013-00 DB6-110-X16048-00 DB6-110-X15007-00
Peso bruto(Kg) 95.5 140 119 113.2
Capacidad nominal del transformador(KVA) 75 110 110 110
Tamaño del brazo(mm) 384*160 815*250 284*125 242*300
Dimensiones L*ALTURA*ANCHO(mm) 1161*532*302 1400*825*190 1050*531*190 1121*537*302
Corriente acceso directo máxima(KA) 20 24 24 24
Golpe máximo(mm) 179 300 139 120
Fuerza de electrodo máxima(N) 3900 4000 4400 5000
Deformación del brazo(mm) ≤1.5 ≤1.5 ≤1.5 ≤1.5
Electrodo desviado(mm) ≤0.5 ≤0.5 ≤0.5 ≤0.5
Centro de gravedad(X/Y/Z, cm) 0.3/0.1/52.7 3/1.1/56.7 2.3/0.1/47.6 5.6/0.1/48.4
Material del brazo Aluminio de aviación Aluminio de aviación Aluminio de aviación Aluminio de aviación
Forma de conexión robótica Arriba, Abajo, Izquierda, Derecha, Atrás Arriba, Abajo, Izquierda, Derecha, Atrás Arriba, Abajo, Izquierda, Derecha, Atrás Arriba, Abajo, Izquierda, Derecha, Atrás
Servo Motor Se aplica a todas las marcas, se puede combinar con EXLAR Se aplica a todas las marcas, se puede combinar con EXLAR Se aplica a todas las marcas, se puede combinar con EXLAR Se aplica a todas las marcas, se puede combinar con EXLAR

Heron fabrica máquinas de soldar de manera profesional. Desde el año 1997, hemos estado proveyendo máquinas de soldar por punto y resistencia MFDC, máquinas de soldar por resistencia de descarga de condensador, y sistemas de soldadura robóticas para clientes de todo el mundo.
