Variador de velocidad mecánico Fabricante

Variador de velocidad mecánico

Solicite un presupuesto

Nosotros: http://motor-gearboxs.com/2-3-mechanical-variable-speed-reducer.html

Descripción del producto

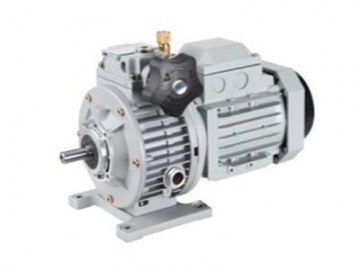

El reductor de velocidad variable mecánico (reductores de velocidad variable planetario por fricción) consiste principalmente de un dispositivo activo de excelente presión, unidades de accionamiento por fricción y unidades de control para ajustar la velocidad. Gire la manija para accionar el regulador de leva para cambiar la posición angular. Mientras, el movimiento axial del regulador de leva se genera por el cambio de la curva de la sección transversal del regulador de leva causado por el funcionamiento de la jaula de bolas y la curva de la sección transversal de la leva de fijación. Así, los intervalos entre el regulador de leva y el anillo de sujeción cambian de forma uniforma, causando un movimiento radial de la rueda de fricción planetaria cónica. Finalmente, el radio operativo de la rueda de fricción planetaria y la rueda de accionamiento, platina, anillo de fijación y el punto de fricción del regulador cambia de forma uniforme para realizar cambios de velocidad continuos y estables.

Uso

El reductor de velocidad variable mecánico, es apto para líneas de producción automática, líneas de traslado y líneas de ensamblajes que precisan la función de regulación de velocidad en envasado de alimentos, equipos químicos, farmacia, plásticos, fabrica de papel, herramientas de máquinas, y la industria de transporte.

Material principal

1. Carcasa: UDL es aluminio y UDT es hierro forjado;
2. Partes internas: acero GCr15 tratada al calor y enfriada
3. Eje: acero de 20Cr tratado al calor, enfriado y templado a bajas temperatura

Características de producto

Este variador de velocidad cuenta con las siguientes características:
1. Cuenta con precisión de ajustes de velocidad. La repetitividad de velocidad puede ser hasta 0.5-1r.
2. El reductor tiene una rotación continua bidireccional
3. La transmisión de salida es regulable desde 1:1.4-1:7 (excepto el UDL002). Y el engranaje llega hasta 5.
4. Este reductor de velocidad variable tiene una gran eficiencia operativa y bajo ruido.
5. Este reductor tiene un excelente sellado y gran adaptabilidad para un ambiente operativo.
6. Puede hacer una combinación flexible con varios reductores de velocidad para ofrecer varias soluciones de transmisión de velocidad variable.

Tabla de parámetros de rendimiento

180W

n₂ (r/min)	i	iNMRV	M_2n
Velocidad de salida	Velocidad		Torsión de salida	Modelo de reductor de velocidad	Modelo de motor eléctrico
117~22.5	12 ~ 61.5	7.5	9~18	NMRV040 ~ UDL002	6324
88~17	16 ~82	10	12 ~23
58.7~11.3	24 ~123	15	17~32
44~8.5	32 ~164	20	22 ~40
35.2 ~6.8	40 ~205	25	27 ~47
29.3~5.7	48 ~ 246	30	30~51
22~4.3	64 ~ 328	40	37 ~62
17.6~3.4	80~410	50	43 ~60
22 ~4.3	64 ~328	40	38 ~63	NMRV050 ~ UDL002	6324
17.6~3.4	80 ~410	50	44 ~73
14.7 ~ 2.8	96 ~492	60	50 ~80
11~2.1	128~656	80	59 ~82
8.8 ~ 1.7	160 ~820	100	66 ~79

250w

n₂ (r/min)	i	iNMRV	M_2n	Modelo de reductor de velocidad	Modelo de motor eléctrico
133 ~26.7	10.5 ~52.5	7.5	13~30	NMRV040~UDL005	7114
100 ~20	14 ~70	10	16~38
66.7~13.3	21~105	15	24 ~53
50~10	28 ~140	20	32 ~68
40~8	35 ~175	25	38~80
33.3 ~6.7	42 ~210	30	43~89
25~5	56 ~280	40	48 ~96
25~5	56~280	40	54 ~ 112	NMRV050~UDL005	7114
20~4	70 ~350	50	59 ~122
16.7~3.3	84 ~ 420	60	66 ~135
12.5~2.5	112~560	80	72 ~ 120

370W

n₂ (r/min)	i	iNMRV	M_2n	Modelo de reductor de velocidad	Modelo de motor eléctrico
133 ~ 26.7	10.5~52.5	7.5	19~36	NMRV050~UDL005	7124
100 ~ 20	14 ~70	10	25 ~47
66.7~13.3	21 ~105	15	36 ~65
50 ~10	28 ~140	20	46 ~82
40~8	35 ~175	25	55 ~97
33.3~6.7	42~210	30	61 ~107
25~5	56 ~ 280	40	76 ~124
20~4	70 ~350	50	89 ~ 120
25 ~ 5	56 ~ 280	40	79 ~ 134	NMRV063~UDL005	7124
20~4	70~350	50	92 ~ 155
16.7 ~ 3.3	84 ~ 420	60	104 ~ 173
12.5~2.5	112~560	80	125 ~173
10~2	140 ~700	100	139 ~150

550w

n₂ (r/min)	i	iNMRV	M_2n	Modelo de reductor de velocidad	Modelo de motor eléctrico
133 ~26.7	10.5~52.5	7.5	26~49	NMRV063~UDL010	8014
100~20	14 ~70	10	34 ~63
66.7 ~~13.3	21 ~105	15	48 ~88
50 ~10	28 ~140	20	62 ~112
40~8	35 ~175	20 25	75 ~133
33.3~6.7	42 ~210	30	81 ~146
25~5	56~280	40	105~179
20~4	70~350	50	123 ~207
20~4	70 ~350	50	129 ~216	NMRV075~UDL010	8014
16.7~3.3	84 ~420	60	146 ~242
12.5~2.5	112~560	80	176 ~250
12.5 ~2.5	112~560	80	189 ~309	NMRV090~UDL010	8014
10~2	140 ~ 700	100	218 ~350	NMRV090~UDL010	8014

750W

n₂ (r/min)	i	iNMRV	M_2n	Modelo de reductor de velocidad	Modelo de motor eléctrico
133 ~26.7	10.5 ~52.5	7.5	39~73	NMRV063~UDL010	8024
100 ~20	14 ~70	10	51~94
66.7^^13.3	21 ~105	15	72 ~132
50 ~10 40~8	28 ~140 35 ~175	20 25	92 ~168 112 ~199
33.3~6.7	42~210	30	126~219
25~5	56~280	40	156 ~232
20~4	70 ~350	50	185~310
20~4	70~350	50	192 ~320	NMRV075~UDL010	8024
16.7~4 ~33	84 ~420	60	219 ~300	NMRV075~UDL010	8024
16.7 ~ 3.3	84 ~ 420	60	230~389	NMRV090~UDL010	8024
12.5 ~ 2.5	112~560	80	265 ~ 428
10~2	140 ~700	100	303 ~410
12.5~2.5	112~560	80	302 ~503	NMRV110~UDL010	8024
10~2	140 ~700	100	348 ~575	NMRV110~UDL010	8024

1100W

n₂ (r/min)	i	iNMRV	M_2n	Modelo de reductor de velocidad	Modelo de motor eléctrico
133 ~26.7	10.5~52.5	7.5	59 ~111	NMRV075~UDT020	90S4
100 ~20	14 ~70	10	77 ~144
66.7~13.3	21 ~105	15	110 ~203
50~10	28 ~140	20	142 ~258
40~8	35 ~175	25	172~308
33.3 ~6'7	42~210	30	195 ~340
25~5	56 ~280	40	245 ~360
100 ~20	14~70	10	78 ~146	NMRV090~UDT020	90S4
66.7~13.3	21 ~105	15	113~208
50~10	28 ~140	20	146 ~266
40~8	35 ~ 175	25	177~320
33.3 ~6.7	42 ~210	30	202 ~356
25~5	56~280	40	256 ~442
20~4	70 ~350	50	304~517
20~4	70 ~350	50	320 ~550	NMRV110~UDT020	90S4
16.7 ~3.3	84 ~420	60	368 ~625
12.5~2.5	112~560	80	455~754
10~2	140 ~ 700	100	522~710
16.7~3.3	84 ~ 420	60	373~623	NMRV130~UDT020	90S4
12.5~2.5	112~560	80	460 ~ 749
10~2	140 ~700	100	531 ~868

1500W

n₂ (r/min)	i	iNMRV	M_2n	Modelo de reductor de velocidad	Modelo de motor eléctrico
133 ~26.7	10.5~52.5	7.5	78 ~148	NMRV075~UDT020	90L4
100 ~ 20	14 ~70	10	102 ~192
66.7~13.3	21 ~ 105	15	147 ~270
Oct-50	28 ~140	20	190 ~344
40~8	35 ~ 175	25	229~330
33.3 ~6.7	42 ~ 210	30	260 ~390
25~5	56 ~280	40	327 ~360
133 ~26.7	10.5~52.5	7.5	77 ~ 150	NMRV090~UDT020	90L4
100 ~20	14 ~70	10	104 ~195
66.7~13.3	21 ~105	15	150 ~ 277
50 ~10	28 ~140	20	194~355
40~8	35~175	25	236 ~427
33.3 ~6.7	42 ~210	30	270 ~474
25~5	56 ~280	40	341 ~589
20~4	70 ~ 350	50	406 ~560
20~4	70 ~350	50	426~733	NMRV110~UDT020	90L4
16.7 ~3.3	84 ~420	60	490 ~ 833	NMRV110~UDT020	90L4
16.7 ~3.3	84 ~420	60	498 ~831	NMRV130~UDT020	90L4
12.5~2.5	112~560	80	614~999
10~2	140~700	100	696 ~ 1100

2200W

n₂ (r/min)	i	iNMRV	M_2n	Modelo de reductor de velocidad	Modelo de motor eléctrico
133 ~26.7	10.5 ~ 52.5	7.5	120 ~226	NMRV110~UDT030	100L1~4
100 ~ 20	14 ~70	10	157 ~294
66.7~13.3	21 ~105	15	228 ~418
50 ~10	28 ~ 140	20	298~549
40~8	35~175	25	364~664
33.3 ~6.7	42 ~ 210	30	413 ~717
25~5	56 ~280	40	533 ~931
25~5	56 ~280	40	542 ~932	NMRV130~UDT030	100L1~4
20~4	70 ~ 350	50	648 ~1097
16.7 ~3.3	84 ~420	60	746 ~1246
12.5~2.5	112~560	80	921 ~1499
10~2	140 ~700	100	1040 ~169

3000W

n₂ (r/min)	i	iNMRV	M_2n	Modelo de reductor de velocidad	Modelo de motor eléctrico
133 ~26.7	10.5 ~52.5	7.5	160 ~302	NMRV110~UDT030	100L2~4
100 ~20	14~70	10	210~392
66.7 ~13.3	21 ~ 105	15	304~558
50 ~10	28 ~140	20	398~732
40~8	35 ~ 175	25	485~885
33.3 ~26.7	42~210	30	547~956
25~5	56 ~ 280	40	711~1030
133~26.7	10.5~52.5	7.5	160~301	NMRV130~UDT030	100L2~4
100 ~20	14 ~70	10	211 ~395
66.7~13.3	21 ~105	15	307~563
50 ~10	28 ~140	20	402 ~733
40~8	35 ~ 175	25	490 ~ 885
33.3 ~ 6.7	42 ~ 210	30	562~973
25~5	56 ~ 280	40	720 ~1242
20~4	70~350	50	864 ~ 1462

4000W

n₂ (r/min)	i	iNMRV	M_2n	Modelo de reductor de velocidad	Modelo de motor eléctrico
133 ~26.7	10.5 ~52.5	7.5	213~402	NMRV110~UDT050	112M4
100 ~20	14~70	10	279 ~523
66.7~13.3	21 ~105	15	405 ~744
50 ~10	28 ~140	20	530 ~975
40~8	35 ~ 175	25	647 ~1020
133 ~26.7	10.5 ~52.5	7.5	214 ~ 401	NMRV130~UDT050	112M4
100 ~ 20	14 ~70	10	281 ~527
66.7~13.3	21 ~105	15	410 ~751
50 ~10	28~140	20	536 ~978
40~8	35 ~ 175	25	653 ~1180
33.3~6.7	42~210	30	749~1298
25~5	56 ~ 280	40	960 ~ 1650

Zhouyi es un fabricante y proveedor profesional de variadores de velocidad mecánicos desde 1990, ofreciendo accionamientos de velocidad variable para que coincidan con los motores eléctricos de diferentes potencias. Con el proceso de fabricación de acuerdo con el estándar IEC, nuestra empresa se dedica a proporcionar los reductores de velocidad de alta calidad con una variedad de selecciones de modelos y configuraciones para satisfacer sus necesidades específicas de los equipos y máquinas industriales.
