Formas moldeadas contráctiles en frío
Bota contráctil en frío de caucho
Esta bota de caucho de silicona retráctil en frío crea una carcasa ambiental para la fase del cable y la cubierta general del cable. Se expande y monta en núcleos de plástico de soporte internos extraíbles en fábricas. Durante la instalación, los núcleos se retiran y la bota de goma se reducirá a un diámetro predeterminado.
- Gran sellado, gran resistencia a la humedad, climas extremos, ácido y álcali;
- Hay múltiples tipos disponibles para sostener cables con 2 núcleos a 6 núcleos;
Propiedades de material
| Item | Unidad | Valor típico | Estándar |
| Color nominal | - | Cray | - |
| Dureza | Shore A | 42 | GB/T531 |
| Fuerza de tracción | MPa | 7.2 | GB/T528 |
| Alargamiento a la rotura | ％ | 605.6 | GB/T528 |
| Fuerza de desgarro | KN/m | 31.2 | GB/T529 |
| Resistividad volumétrica | Ω.mm | ≥2× | GB/T1692-1992 |
Observación: El resultado anterior se basa en piezas de prueba
| Spec. | Diámetro interior antes del encogimiento (mm) | Diámetro interior después del encogimiento (mm) | |||
| Dedo (Finger) ØF | Cuerpo ØC | Dedo (Finger) ØF | Cuerpo ØF | ||
Bota de 2 núcleos | WCSF 2-1(1#) | Ø20±2 | Ø47±2 | Ø7 mm | Ø14 mm |
| WCSF 2-2(2#) | Ø25±2 | Ø65±2 | Ø9 mm | Ø19 mm | |
| WCSF 2-3(3#) | Ø32±2 | Ø80±2 | Ø12 mm | Ø25 mm | |
| WCSF 2-4(4#) | Ø47±2 | Ø110±2 | Ø17 mm | Ø35 mm | |
Bota de 3 núcleos | WCSF 3-(-1)(-1#) | Ø20±2 | Ø56±2 | Ø9 mm | Ø19 mm |
| WCSF 3-(-2)-(2#) | Ø25±2 | Ø65±2 | Ø10 mm | Ø23 mm | |
| WCSF 3-1(1#) | Ø32±2 | Ø80±2 | Ø15 mm | Ø37 mm | |
| WCSF 3-2(2#) | Ø35±2 | Ø88±2 | Ø17 0mm | Ø44 0mm | |
| WCSF 3-3(3#) | Ø40±2 | Ø104±2 | Ø20 mm | Ø51 mm | |
| WCSF 3-4(4#) | Ø47±2 | Ø120±2 | Ø24 mm | Ø60 mm | |
| WCSF 3-5(5#) | Ø60±2 | Ø140±2 | Ø28 mm | Ø73 mm | |
| WCSF 3-6(6#) | Ø65±2 | Ø150±2 | Ø30 mm | Ø75 mm | |
| WCSF 3-7(7#) | Ø70±2 | Ø165±2 | Ø30 mm | Ø75 mm | |
Bota de 4 núcleos | WCSF 4-1(1#) | Ø20±2 | Ø60±2 | Ø7 mm | Ø21 mm |
| WCSF 4-2(2#) | Ø25±2 | Ø70±2 | Ø9 mm | Ø29 mm | |
| WCSF 4-3(3#) | Ø32±2 | Ø88±2 | Ø11 0mm | Ø41 mm | |
| WCSF 4-4(4#) | Ø47±2 | Ø120±2 | Ø16 0mm | Ø46 mm | |
Bota de 5 núcleos | WCSF 5-1(1#) | Ø20±2 | Ø70±2 | Ø7 mm | Ø27 mm |
| WCSF 5-2(2#) | Ø25±2 | Ø88±2 | Ø9 mm | Ø37 mm | |
| WCSF 5-3(3#) | Ø35±2 | Ø110±2 | Ø12 mm | Ø48 mm | |
| WCSF 5-4(4#) | Ø40±2 | Ø120±2 | Ø13 mm | Ø49 mm | |
Bota de 6 núcleos | WCSF 6-1(1#) | Ø32±2 | Ø104±3 | Ø10 mm | Ø39 mm |
| WCSF 6S-0(1#) | Dedo (Finger) 1 Ø28±2 | Ø104±3 | Ø10 mm | Ø39 mm | |
| Dedo (Finger) 2 Ø35±2 | |||||

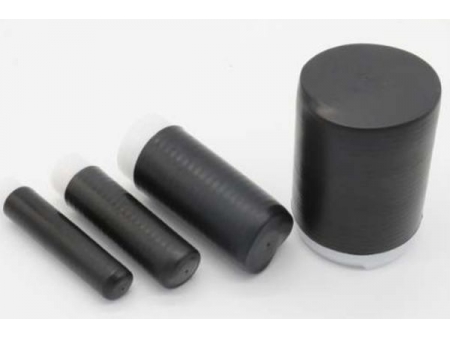

Capuchón contráctil en frío
Este capuchón contráctil en frío protege los extremos de los cables. Está hecho de EPDM, y se expande y monta en núcleos de plástico de soporte internos extraíbles en fábricas. Durante la instalación, solo necesita quitar el material de soporte y se reducirá para envolver firmemente los cables.
- Gran sellado, fuerza de sujeción brillante;
- Gran resistencia al agua, climas extremos y ácidos y álcalis;
Propiedades del material
| Propiedades | Unidad | Valor típico | Estándar de la prueba |
| Dureza | Shore A | 43 | ASTM D 2240 |
| Fuerza de tracción | MPa | 9 | ASTM D 412 |
| Alargamiento a la rotura | ％ | 600 | ASTM D 412 |
| Fuerza al desgarro | KN/m | 30 | ASTM D 624 |
| Resistividad volumétrica | Ω.mm | ≥1× | IEC 60093 |
Observación: El resultado anterior se basa en piezas de prueba
| No. de producto | Diámetro interior como lo suministrado (±2) (mm) | Diámetro interior después de recuperarse completamente (Máx) (mm) | Rango de aplicación (mm) | Longitud después de recuperarse completamente (±5) (mm) |
WCSEC-1 | Ø20 | Ø12 | Ø13- Ø15 | 100 |
WCSEC-2 | Ø28 | Ø16 | Ø18- Ø23 | 100 |
WCSEC-3 | Ø47/Ø56 | Ø23 | Ø25- Ø38/Ø25- Ø48 | 100 |
WCSEC-4 | Ø80 | Ø46 | Ø48- Ø70 | 100 |
