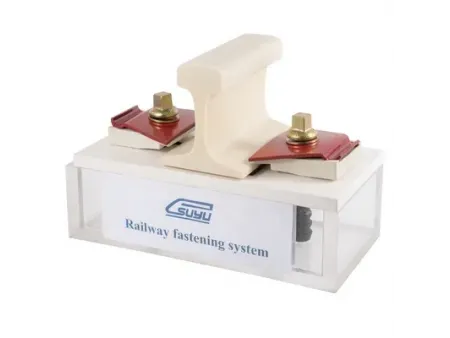

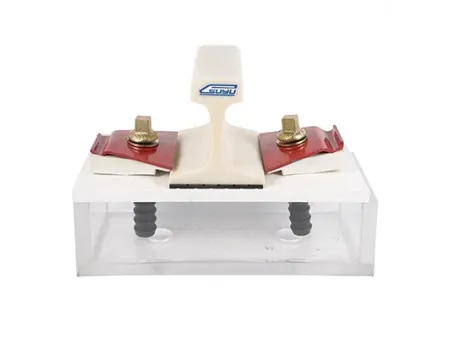

El sistema de fijación de rieles con clips Nabla se ha convertido en la solución preferida para asegurar vías ferroviarias. Este sistema, incluye clips elásticos Nabla y placas de unión, mantienen firmemente los rieles en su lugar, absorbiendo y dispersando las vibraciones y las fuerzas de choque generadas durante las operaciones ferroviarias.

Tiene una carga dinámica estable en la punta del riel al ajustar la tuerca, el sistema Nabla es adecuado para aplicaciones en sistemas de tránsito urbano, ferrocarriles pesados y de alta velocidad. Su excelente capacidad para resistir vibraciones e impactos significativos lo convierte en la mejor opción tanto para ferrocarriles de pasajeros como de carga. En los últimos años, ha sido utilizado en ferrocarriles de transporte de minerales en el norte de África, demostrando su versatilidad y confiabilidad en condiciones exigentes. Su rendimiento asegura la estabilidad y seguridad de las vías, el sistema Nabla permite prolongar la vida útil de la infraestructura ferroviaria y reduce significativamente las necesidades de mantenimiento.

Accesorios de fijación ferroviaria

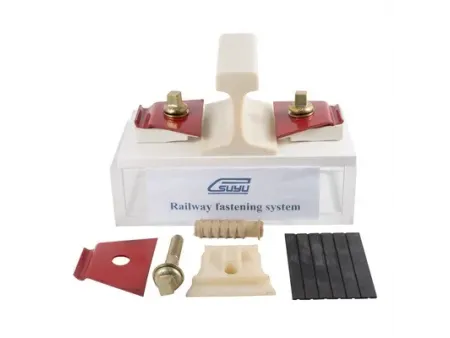

El sistema completo de fijación Nabla para cada travesaño incluye los siguientes accesorios:

  • 4 pcs Anchor screw

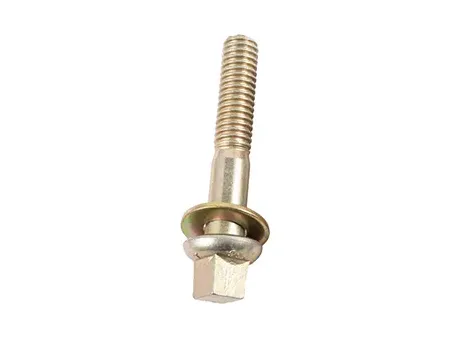

  • Tornillo de anclaje (4 piezas)
  • Arandela de fijación del tornillo (4 piezas)

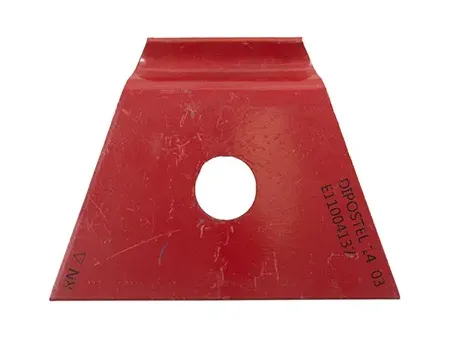

  • Clip NABLA C1(4 piezas)

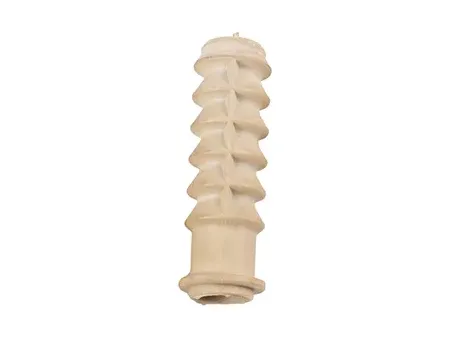

  • Inserto de concreto (4 piezas)

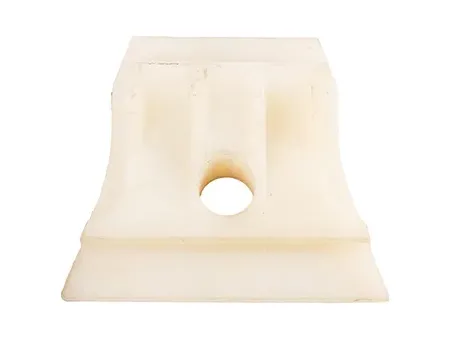

  • Aislador N° 08 (4 piezas)

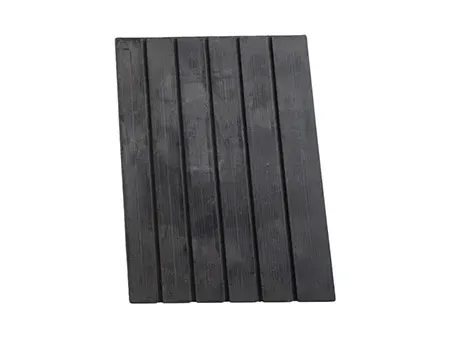

  • Almohadilla de carril (2 piezas)
Parámetros técnicos
Nombre de la pieza Piezas necesarias Material Tamaño Observación
4 60Si2MnA, 60Si2CrA Grosor de 4 mm o 4.5 mm 42-47HRC 3 millones de veces sin romperse; Aplicación para diferentes tipos de rieles
4 Nailon 66 reforzado (PA66)   Densidad:1.3-1.45g/cm3 Resistencia a la tracción: ≥170Mpa Alargamiento: ≤4,4%. Resistencia a la flexión: ≥250Mpa Resistencia al impacto (sin separación): ≥80KJ/m2 Punto de fusión:250-270℃ Resistencia al aislamiento: ≥1X108Ω Contenido de fibra de vidrio:30-35% Dureza: ≥110HRR
4 Grado5.6:35# UIC54, UIC60, Carril de 50kg, Carril de 60kg Resistencia a la tracción: ≥500Mpa Límite elástico: ≥300Mpa Alargamiento: ≥20%. Flexión en frío:90 grados sin grietas
4 ML08AI 18.25x34x78mm Composición química (%): C:0.05-0.10, Mn:0.30-0.60, Si: ≤0.1, Cr: ≤0.2, P: ≤0.035, S: ≤0.035
