Sistema de fijación con clip de ferrocarril SKL
El sistema de fijación de carriles con clip SKL es una solución que se ha ido utilizando tanto en vías sobre balasto como en travesaños de concreto. Se caracteriza por su fiabilidad, poco desgaste y mantenimiento, gracias a su gran elasticidad es perfecto para ferrocarriles convencionales y de carga pesada, su excelente capacidad para soportar altas cargas, resistencia dinámica a la fatiga y fluencia del riel la destacan entre otros sistemas de fijación
El diseño del clip SKL garantiza durabilidad y estabilidad. Su capacidad para soportar cargas elevadas y tensiones dinámicas mejora tanto el rendimiento como la vida útil de las vías. Además, su estructura sencilla permite que la instalación y el mantenimiento sean muy sencillos, esto lo ha convertido en la solución más elegida a nivel global, especialmente en Europa, Asia Central, Medio Oriente y el Sudeste Asiático.

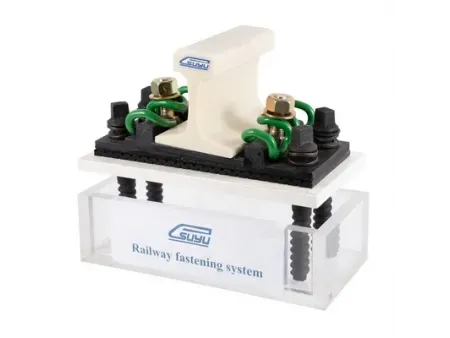

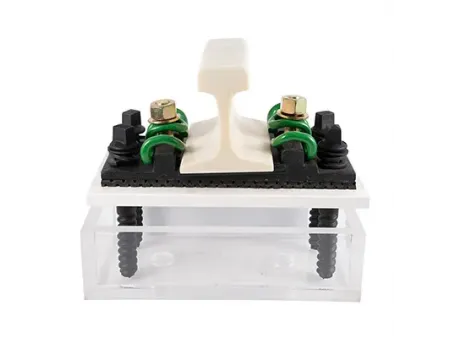

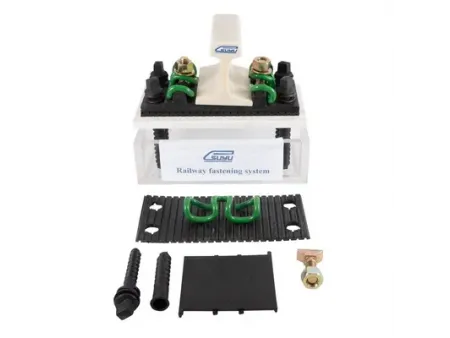

El sistema completo de fijación SKL para cada Travesaño incluye los siguientes componentes

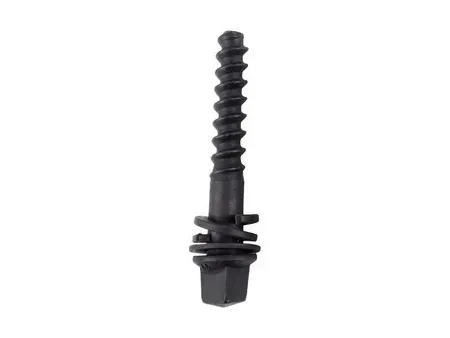

- Tirafondo (4 piezas)
- Arandela elástica (4 piezas)

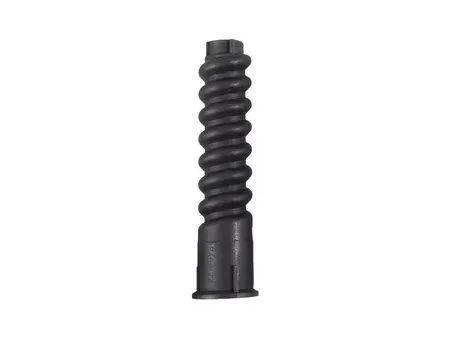

- Inserto de concreto /Taco de plástico (4 piezas)

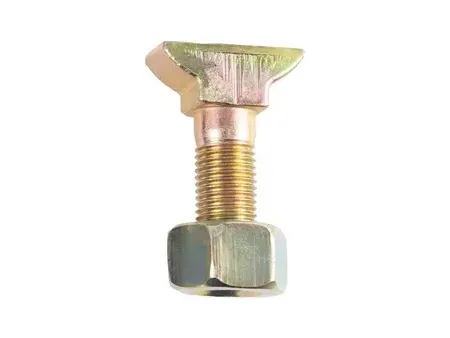

- Tornillo en T HS32/26-M22 (4 piezas)
- Tuerca M22 (4 piezas)
- Arandela plana (4 piezas)

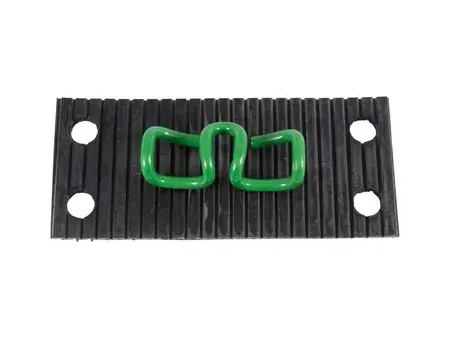

- Clip de tensión SKL3/12 (4 piezas)

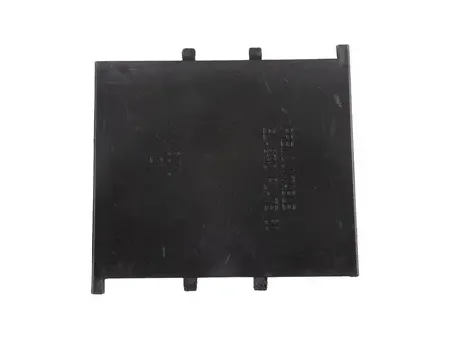

- Placa guía (2 piezas)
- Almohadilla de riel (2piezas)
- Placa base (2 piezas)
| Nombre de la pieza | Piezas requeridas | Material | Tamaño | NOTE |
| 4 | 60Si2CrA, 60Si2CrA, 38Si7 | skl1,skl3,skl12,skl14 | Dureza: 42-47HRC 5 millones de ciclos sin rotura. Estándar: DIN17221, GB/T1222 | |
| 8 | Grado 4.6: Q235; Grado 5.6: 35# Grado 8.8: 45#. | M24×150mm | Normas: ISO898-1, UIC864-1 y NF F500-50 | |
| 4 | Q235 | Uls7 | Norma: EN10025, EN10139 | |
| 8 | HDPE, nailon 66 reforzado (PA66) | Para diferentes tamaños de tirafondo | Para insertar en travesaños de hormigón | |
| 2 | Nailon 66 reforzado (PA66) | UIC54, UIC60, riel de 50 kg, riel de 60 kg y otros tamaños a solicitud del cliente | Disponemos de productos personalizados. | |
| 2 | EVA, o caucho | Disponemos de productos personalizados. |
