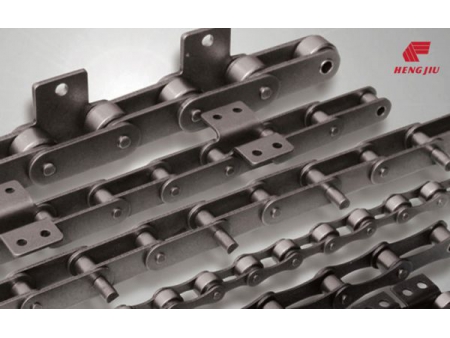

Cadenas de rodillos de doble paso

Cadenas de rodillos de doble paso
Cadenas de rodillos de doble paso
Cadenas de rodillos de doble paso
Cadenas de rodillos de doble paso
Cadenas de rodillos de doble paso
Solicite un presupuesto

Cadenas de transmisión para aplicaciones industriales

Las cadenas de rodillos de paso doble son una variación de las cadenas de rodillos de paso corto. Aparte de la longitud duplicada entre las placas, el resto de su construcción sigue siendo la misma que las cadenas de rodillos de paso corto. De esta manera, es más ligero y más adecuado para condiciones que exigen menos transmisión de potencia, velocidad relativamente más lenta y distancias de transporte más largas.

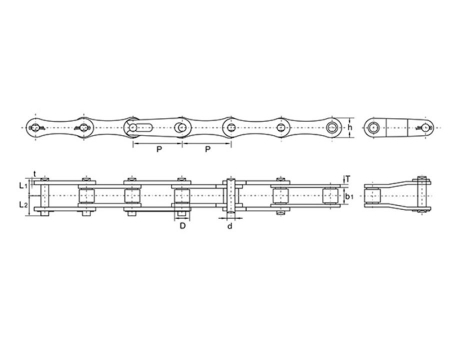

Cadenas de rodillos de doble paso estándar
Solicitud
No. de cadena
DIN/ISO /ANSI
Paso Ancho entre
placas interiores
Diámetro del rodillo Dimensiones de los pines Dimensiones de la placa Resistencia mínima a la
tracción
Resistencia media a la
tracción
Peso
DIN/ISO ANSI p
mm
b1(min)
mm
D(max)
mm
d
mm
L1
mm
L2
mm
h
mm
t/T
mm
Q(min)
kN
Qo
kN
q
kg/m
208A 2040 25.4 7.85 7.92 3.96 8.3 9.6 12 1.52 13.8 18 0.43
208B / 25.4 7.75 9.51 4.45 8.5 9.9 11.8 1.65 17.8 20.5 0.49
210A 2050 31.75 9.4 10.16 5.08 10.25 11.85 15 2 21.8 31 0.70
210B / 31.75 9.65 10.16 5.08 9.6 10.9 14.6 1.65 22.2 27.5 0.63
212A 2060 38.1 12.57 11.91 5.94 12.65 14.35 18 2.4 31.1 42 1.02
212B / 38.1 11.68 12.07 5.72 11 12.4 16 1.8 28.9 32.5 0.78
216A 2080 50.8 15.75 15.88 7.92 16.2 17.9 23.5 3.2 55.6 70.2 1.76
220A 2100 63.5 18.9 19.05 9.52 19.8 23.3 30 4 86.7 115 2.55
224A 2120 76.2 25.22 22.23 11.1 25 28.3 35.8 4.9 124.6 170 4.06

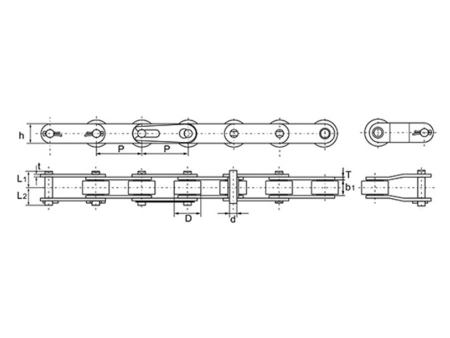

Cadenas de rodillos de doble paso reforzadas
Solicitud
No. de cadena
DIN/ISO /ANSI
Paso Ancho entre
placas interiores
Diámetro del rodillo Dimensiones de los pines Dimensiones de la placa Resistencia mínima a la
tracción
Resistencia media a la
tracción
Peso
DIN/So ANSI p
mm
b1(min)
mm
D(max)
mm
d
mm
L1
mm
L2
mm
h
mm
t/T
mm
O(min)
kN
Qo
kN
q
kg/m
C208AH C2040H 25.4 7.85 7.92 3.96 9.25 10.55 12 2 13.8 18 0.64
C208AHL C2040H 25.4 7.85 15.88 3.96 9.25 10.55 12 2 13.8 18 0.98
C210AH C2050H 31.75 9.4 10.16 5.08 11.05 12.45 15 2.4 21.8 31 0.96
C210AHL C2052H 31.75 9.4 19.05 5.08 11.05 12.45 15 2.4 21.8 31 1.41
C212AH C2060H 38.1 12.57 11.91 5.94 14.3 15.7 18 3.2 31.1 42 1.52
C212AHL C2062H 38.1 12.57 22.23 5.94 14.3 15.7 18 3.2 31.1 42 2.22
C216AH C2080H 50.8 15.75 15.88 7.92 17.85 19.25 23.5 4 55.6 70.2 2.53
C216AHL C2082H 50.8 15.75 28.58 7.92 17.85 19.25 23.5 4 55.6 70.2 3.58
C220AH C2100H 63.5 18.9 19.05 9.52 21.55 25.05 30 4.9 86.7 115 3.82
C224AHL C2102H 63.5 18.9 39.67 9.52 21.55 25.05 30 4.9 86.7 115 5.96
C224AH C2120H 76.2 25.22 22.23 11.1 26.5 29.9 35.8 5.6 124.6 170 5.40
C220AHL C2122H 76.2 25.22 44.45 11.1 26.5 29.9 35.8 5.6 124.6 170 8.33
C232AH C2160H 101.6 31.55 28.56 14.27 33.75 37.65 48 7.2 222.4 290 9.08
c232AHL C2162H 101.6 31.55 57.15 14.27 33.75 37.65 48 7.2 222.4 290 13.69
