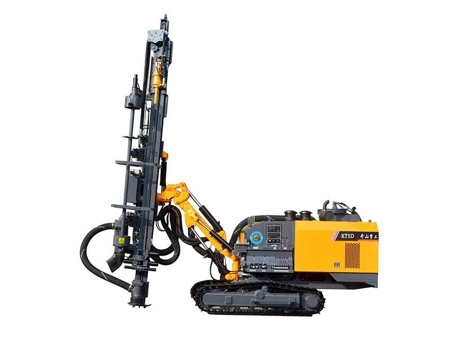

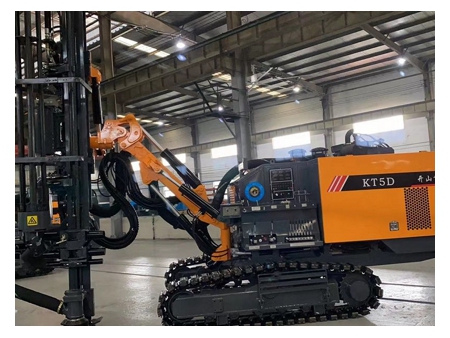

Perforadora con martillo de fondo DTH integrada, KT5D
Equipo de perforación de fondo para minería a cielo abierto
Esta perforadora con martillo de fondo DTH se puede utilizar para perforación vertical o perforación angular, que es adecuada para perforar voladuras y agujeros de predivisión en minas a cielo abierto y sitios de piedra. Impulsada por un motor todoterreno Yuchai que cumple con los estándares de emisiones Stage III de China, la máquina perforadora funciona activando el compresor y una máquina hidráulica a través de un volante de inercia y un eje de toma de fuerza trasero. La máquina perforadora está equipada con un sistema de manipulación de varillas sin uso de manos, una abrazadera flotante, un módulo de lubricación de varillas y un colector hidráulico de polvo seco. Esta perforadora con martillo de fondo DTH está altamente automatizada y se puede utilizar de manera eficiente en la perforación de rocas. Es fácil de usar y conveniente para ser transportado de un sitio a otro.
Modelo | |
Dureza de la roca | F=6-20 |
Diámetro del orificio | ⌀90-105mm |
Profundidad de perforación recomendada | 18m |
Velocidad de desplazamiento | 2.5/4.0km/h |
Gradeabilidad | 25° |
Distancia al suelo | 430mm |
Potencia total | 162kW |
Motor | YuchaiYC6J220-T300 |
Suministro de aire libre del compresor | 12m³/min |
Presión de descarga | 210 psi |
Dimensiones | 8400 ×2350 ×2700mm |
Peso total | 10000kg |
Velocidad de rotación | 0-120r/min |
Par máximo | 1.4kN-m |
Fuerza de empuje máxima | 3.5kN |
Ángulo de elevación de la pluma | arriba: 48°, abajo: 16° |
Ángulo de giro de la pluma | derecha: 40°, izquierda: 38° |
Ángulo de inclinación | 147° |
Ángulo de giro | izquierda: 52°, derecha: 53° |
Ángulo de oscilación horizontal lateral | derecha: -15°-97° |
Ángulo de oscilación del bastidor | arriba: 10°, abajo: -10° |
Longitud de alimentación | 3000mm |
Extensión de alimentación | 900mm |
Martillo DTH | M30H |
Diámetro de la varilla | ⌀64×3000mm |
Colector de polvo | Seco (flujo laminar ciclónico hidráulico) |
