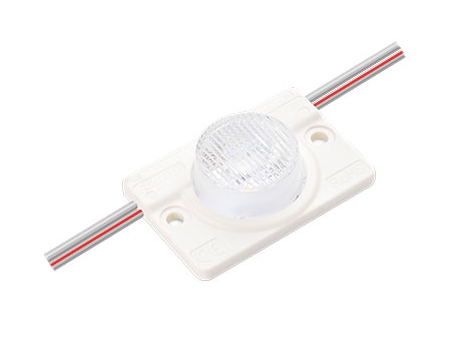

Módulo LED, cajas de luz MJX266E (1.2W) Fabricante

Módulo LED, cajas de luz MJX266E (1.2W)

Solicite un presupuesto

Nosotros: http://factory-ledlighting.com.ar/2-2-2-1-mjx266e-1-2w.html

Se conecta con cables flexibles
Tipo de protección (módulos): IP65
Índice de reproducción cromática Ra：≥75
Flujo de iluminación por cadena de módulo：120LM
Certificación CE
5 años de garantía
Ideal para cajas de luz y señalizaciones de 6-20cm

Características:

Esto módulos LED, cajas de luz poseen LED EMC3030 de alto brillo, disipación térmica rápida y muy buena iluminación.
Se encuentran disponibles los colores blanco y blanco cálido.
Lentes PMMA con un ángulo de haz de 15*45°
Ideal para cajas de luz con distancia de 50-100cm
PCB de aluminio con mejor disipación térmica
Ofrece una muy buena adhesión gracias al adhesivo térmico que se encuentra en la parte trasera y por eso el perfil recibirá calor de forma rápida.
Capacidad de extinción: UL94V-0
Entrada DC12V, funcionamiento seguro y confiable, resistencia impermeable IP65.

Parámetros técnicos:

Modelo	Chip LED	Color del LED	Temperatura de color (K)	Voltaje nominal ( V )	Potencia( W )	Flujo luminoso	Eficacia nominal (LM/W)	Ángulo de haz	Corriente nominal（mA）	Certificación	Índice de reproducción cromática R（CRI）
						( LM )		( °)
MJX266E	3030	Blanco puro	6000-7000	12	1.2	120	100	15X45	100	CE RoHS	≥75

Otras especificaciones técnicas

Cadena margarita máxima（Piezas）	Color	Drivers de LED	Peso (g/pieza)	Temperatura de funcionamiento（℃）	Temperatura（℃）	Grado de protección IP (módulos)	Dimensiones	Cantidad de LED por modulo	Garantía（años）
							（longitudanchoaltura mm）
20	Blanco	Tensión constante	13	-25～ 60	-25～ 70	IP65	38267.8	1	5

Note：
① La temperatura ambiente es 25±2℃;
② Los datos que se mostraron anteriormente son valores típicos, y pueden variar y estar sujetos a cambios sin previo aviso.
③ Los módulos son de alta potencia, y no se pueden usar como método de fuente de alimentación de doble cara.

Instalación o diagrama de conexiones

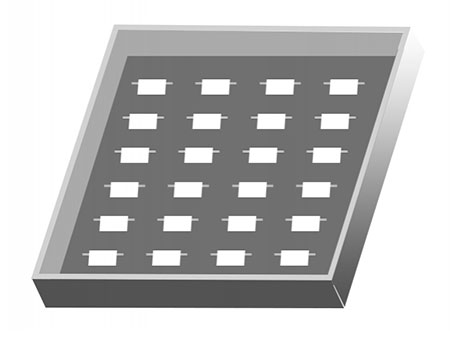

Método de instalación: se instala en la parte lateral de la caja, luego se utiliza pegamento y se fija con tornillos.

Se pueden cortar módulos simples.

Instrucciones de instalación:

El cable de alimentación principal posee una medida de 2x1.5mm². Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 0.75mm2 / 18 # y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementará las pérdidas de la línea.
Utilizar el diagrama de conexión en el esquema de cables.
Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
No tocar los cables luego de que se complete la instalación.
Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).

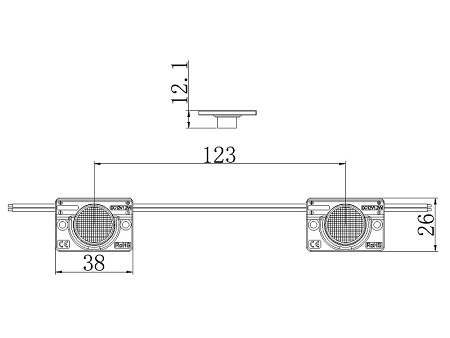

Dimensiones:

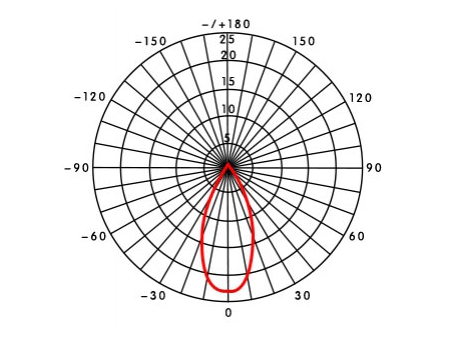

Curva de distribución de luz:

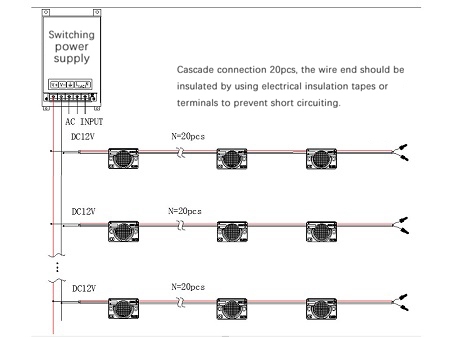

Diagrama de conexión:

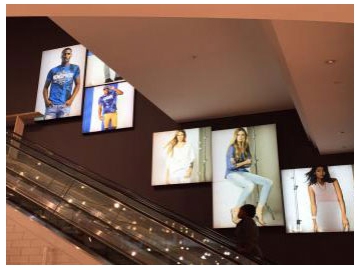

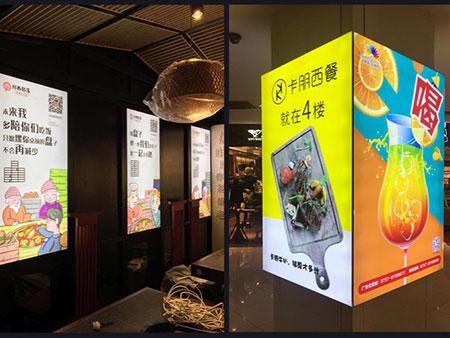

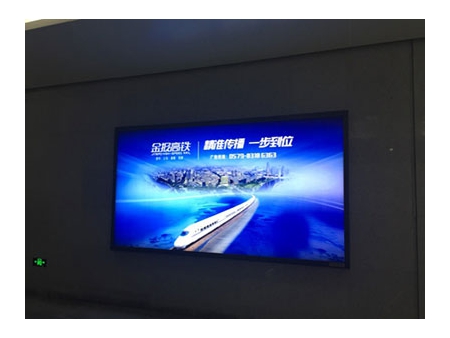

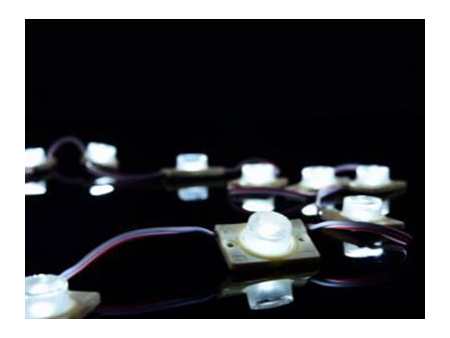

Ejemplos de usos:
