Perforadora con martillo de fondo DTH integrada, KT20S
Equipo de perforación de fondo para minería a cielo abierto
Esta perforadora con martillo de fondo DTH integrada se produjo en base a nuestras experiencias previas en la fabricación de equipos de perforación. Es una opción extraordinaria para los operadores que trabajan en minas a cielo abierto a gran escala. La máquina perforadora ofrece dos opciones de recolección de polvo: un colector de polvo húmedo o seco.
La perforadora DTH es impulsada por un potente motor que activa el sistema de movimiento hidráulico interior, y su movimiento es impulsado por el motor diesel, mientras que la potencia de perforación proviene de su motor. Está equipado con un extremo de aire de alta presión y un martillo DHT, a través del cual puede perforar rocas de manera eficiente, cambiar ángulos y moverse sin problemas.

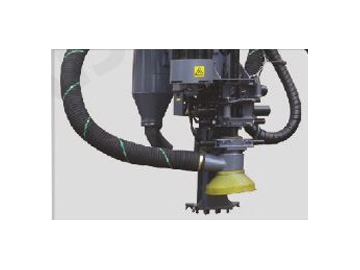

La máquina de perforación está equipada con varios módulos avanzados, como un colector de polvo hidráulico que puede reducir el daño al medio ambiente, un módulo de manejo de varillas hidráulicas manos libres, una rosca de varilla de protección de la junta de plataforma flotante y un módulo antiatasco. Con estas características, la máquina de perforación de superficie puede ser operada por una sola persona. También proporciona un ambiente de trabajo acogedor para los operadores, con un aire acondicionado instalado en su cabina grande.
| Modelo | |
| Dimensiones durante el trabajo | 10500×4400×9300mm |
| Dimensiones durante el transporte | 11100×3300 ×3400mm |
| Peso total | 32000kg |
| Dureza de la roca | F=6-20 |
| Diámetro del orificio | ⌀135-254mm |
| Profundidad de perforación | 35m |
| Diámetro de la varilla | ⌀102/Ø14/Ø127/Ø146×5000mm |
| Martillo DTH | K5, K6, K8 |
| Distancia al suelo | 480mm |
| Velocidad de desplazamiento | 2.2km/h |
| Gradebilidad | 25° |
| Potencia total | 200kW/250kW/315kW |
| Suministro de aire libre del compresor | 20/26/31m³/min |
| Presión de descarga del compresor | 350 psi |
| Motor diesel | QSB3.9-C125-30 |
| Potencia y velocidad de rotación del motor | 93kW/2200/r/min |
| Motor | Y2-280-4 |
| Potencia y velocidad de rotación del motor | 75kW/1470/r/min |
| Tracción | 175kN |
| Ángulo de elevación de la pluma | 42° |
| Ángulo de inclinación | 123° |
| Ángulo de giro | izquierda: 42°, derecha: 33° |
| Ángulo de giro de la pluma | izquierda: 20°, derecha: 40° |
| Fuerza de empuje máximo | 65kN |
| Longitud de alimentación | 5000mm |
| Extensión de alimentación | 1200mm |
| Velocidad de rotación | 0-70r/min |
| Par máximo | 6.1kN.m |
