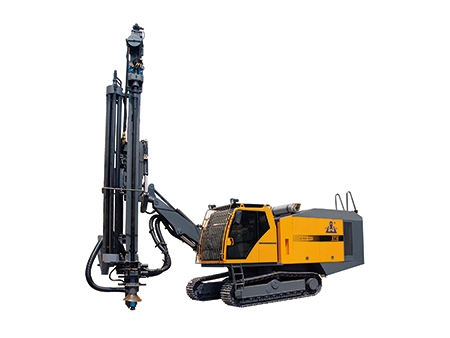

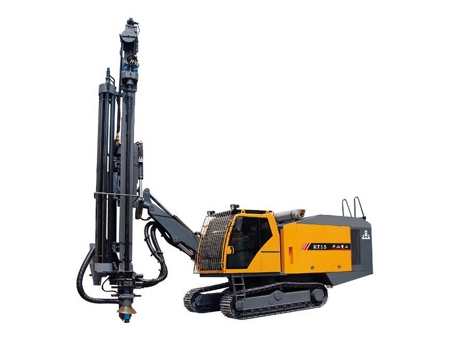

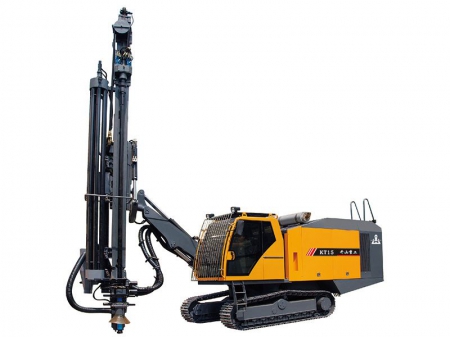

Perforadora con martillo de fondo DTH integrada, KT15
Equipo de perforación de fondo para minería a cielo abierto
Esta perforadora con martillo de fondo DTH integrada se produce en base a los años de experiencia de nuestra empresa en la fabricación de amplia variedad de equipos de perforación, que está especialmente diseñada para satisfacer las demandas de los operadores que trabajan en minas a cielo abierto a gran escala.
La máquina perforadora es accionada por un potente motor que activa el sistema de movimiento hidráulico interior, el extremo de aire de alta presión y el martillo DHT, a través del cual puede perforar rocas de manera eficiente, cambiar ángulos y moverse suavemente. La máquina de perforación está equipada con varios módulos avanzados, como un colector de polvo hidráulico que puede reducir el daño al medio ambiente, un módulo de manejo de varillas hidráulicas manos libres, una rosca de varilla de protección de la junta del equipo de perforación flotante y un módulo antiatasco.
Nuestro equipo de perforación también brinda un ambiente de trabajo acogedor para los operadores, con un aire acondicionado instalado en su cabina grande.
Modelo | |
Dimensiones | 11500×2716 ×3540mm |
Peso total | 23000kg |
Dureza de la roca | F=6-20 |
Diámetro del orificio | ⌀135-190mm |
Diámetro de perforación | 35m |
Distancia al suelo | 430mm |
Velocidad de desplazamiento | 3km/h |
Gradeabilidad | 25° |
Potencia total | 298kW |

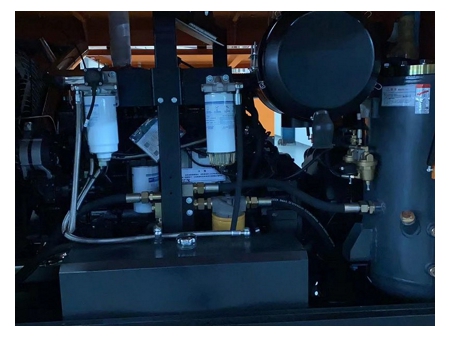

Motor | Cummins QSZ13-C400 |
Suministro de aire libre del compresor | 22m³/min |
Presión de descarga del compresor | 280 psi |
Velocidad de rotación | 0-118r/min |
Par máximo | 4.1kN.m |
Fuerza de empuje máxima | 65kN |
Ángulo de inclinación | 125° |
Ángulo de giro | izquierda: 33°, derecha: 97° |
Ángulo de giro de la pluma | izquierda: 15°, derecha: 42° |
Ángulo de oscilación del bastidor | arriba: 10°, abajo: 10° |
Extensión de alimentación | 1800mm |
Martillo DTH | K5、K6 |
Diàmetro de la varilla | ⌀89×5000 / Ø102×5000mm |
Colector de polvo | Seco (flujo laminar ciclónico hidráulico) |

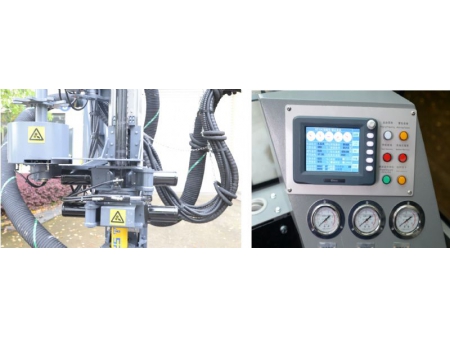

Manipulación de varillas | Manipulación de varillas manos libres |
Anti-Jamming (interferencia) | Control electrohidráulico antiadherente |
Lubricación de varillas | Lubricación automática |
Protección de rosca de varilla | La abrazadera flotante está equipada para la protección |
Visualización del proceso de perforación | Visualización en tiempo real del ángulo y la profundidad de perforación |
