Extensión de termopar y cable de compensación

Solicite un presupuesto

Sitio web: http://alloys-ar.com/1-12-2-thermocouple-extension-wire.html

Características

Composición del material: Fabricado con aleaciones que coinciden con el cable de referencia del termopar en el rango de temperatura esperado. Por ejemplo, los termopares de tipo K utilizan aleaciones de cromel y alumel, por lo que el cable de extensión también está hecho de aleaciones de cromo-alumel.
Temperatura de funcionamiento: El rango de temperatura nominal de los cables de extensión es más bajo en comparación con el termopar en sí. Esto les permite transmitir señales de sensores en entornos de alta temperatura a áreas de control más frías.
Precisión: Diseñado para mantener la relación voltaje-temperatura original del termopar. Cualquier desviación puede dar lugar a errores, por lo que es crucial seleccionar el tipo de cable de extensión correcto.
Aislamiento: Aislado con materiales adecuados para el medio ambiente, como PVC, teflón o fibra de vidrio, para garantizar un rendimiento confiable.

Diferencias entre el cable de termopar y el cable de extensión

Características	Alambre de termopar	Cable de extensión
Material	Igual que la aleación de termopar	Solo coincide dentro del rango de temperatura especificado
Cambio de temperatura	Alto (algunos tipos hasta 1,700 °C)	Limitado (normalmente hasta 400°C)
Costo	Alto	Reucido
Propósito	Se utiliza para la detección de temperatura	Extiende la señal de temperatura a la instrumentación

Consideraciones principales al elegir cables de extensión de termopar

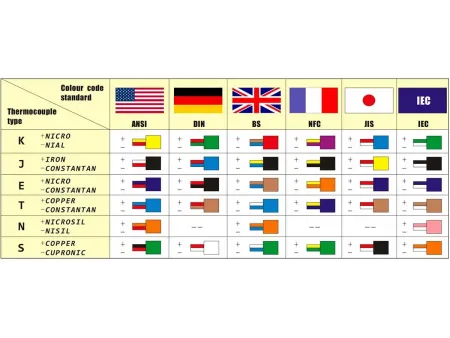

Tipo de termopar coincidente: El cable de extensión debe corresponder al tipo de termopar (por ejemplo, K, J, T).
Entorno operativo: Asegúrese de que el material aislante sea adecuado para condiciones de temperatura, humedad o exposición química.
PVC: Flexible, de uso general.
Fibra de vidrio: Resistente a altas temperaturas.
PTFE (teflón): Resistente a los productos químicos y a la humedad.
Calibre de cable: Se necesitan calibres más pesados para largas distancias o entornos hostiles para minimizar la pérdida de señal.
Blindaje: Para entornos con interferencias eléctricas, considere usar cable blindado.
Precisión: Verifique si el cable cumple con las normas ASTM o IEC para la precisión.

Tipo de termopar	Tipo de cable de compensación	Uso	Estándar EMF		Grado de precisión		Grado general
Tipo de termopar	Tipo de cable de compensación	Uso	Temperatura /℃	Valor /μV	Tolerancia μV	Rango EMF μV	Tolerancia μV	Rango EMF μV
K	KX, KCA o KCB	G	-25	-968	±40	-924~-1012	±80	-880~-1 056
		G	100	4096	±40	4052~4140	±80	4 008~4 184
		H	-25	-968	±40	-924~-1012	±88	-880~-1 056
			100	4096		4052~4140		4 008~4 184
			200	8138		8094~8182		8 050~8 226
J	JX	G	-25	-1 239	±62	-1177~-1301	±123	-1 116~-1 362
		G	100	5269	±62	5207~5331	±123	5 146~5 392
		H	-25	-1239	±62	- 177~-1301	±123	-1 116~-1 362
			100	5269		5207~5331		5 146~5 392
			200	10779		10717~10841		10 656~10 902
E	EX	G	-25	-1432	±81	-1351~-1513	±138	-1 294~-1 570
		G	100	6 319	±81	6238~ 6400	±138	6 181~6 457
		H	-25	-1432	±81	-1351~- 1513	±138	-1 294~-1 570
			100	6319		6238~6400		6 181~6 457
			200	13421		13340~13502		13 283~13 559
T	TX	G	-25	-940	±30	-910~-970	±60	-1850
		G	100	4279	±30	4249~4309	±60	4189~4339
		H	-25	-940	±48	-892~-988
			100	4279		4231~4327
			200	9288		9240~9336
N	NX o NC	G	-25	-646	±43	-603~-689	±86	-560~-732
		G	100	2774	±43	2731~2817	±86	2 688~2 860
		H	-25	-646	±43	-603~-690	±86	-560~-732
			100	2774		2731~2817		2 688~2 860
			200	5913		5870~5956		5 827~5 999
SorR	SC o RC	G	100	646	±30	616~676	±60	586~706
		H	100	646	-	-	±60	586~706
		H	200	11441	-	-	±60	1.381~1 501
