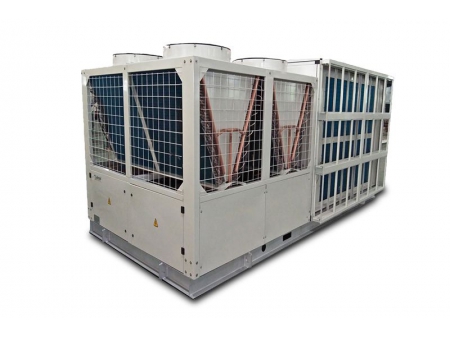

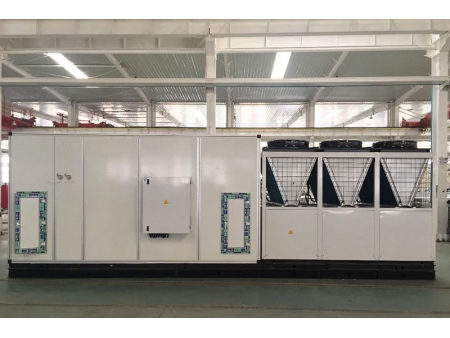

El aire acondicionado Rooftop de 18KW-260KW está diseñado y fabricado para la refrigeración y la calefacción centralizada en edificios comerciales como galerías de compras, cines, oficinas, aeropuertos, y escuelas. Estas unidades presentan un diseño especial con diferentes segmentos funcionales para manejar los cambios de lugares con requerimientos de humedad y temperatura estrictos.

Descargar
Vídeo
Parámetros técnicos

Unidad montado en techo 1

Modelo
RWK18
RWK28
RWK35
RWK50
RWK70
Capacidad Enfriamiento kW 18 27.5 35.6 50 70
TR 5 8 10 14 20
Calefacción kW 18.2 28.3 38 54 75
TR 5 8 11 15 21
Máx. corriente de arranque A 35 50 76 168 181
Corriente de funcionamiento en refrigeración     12 17 26 36 58
Corriente de funcionamiento en calefacción     12 17 24 34 55
Potencia Enfriamiento kW 6.23 9.45 12 20 27
Calefacción kW 6.25 9.45 11 18 25
Compresor Marca Panasonic
Cantidad 1 1 1 2 2
Refrigerante R410a
Carga de refrigerante kg 4.5 6 6.5 12.8 17

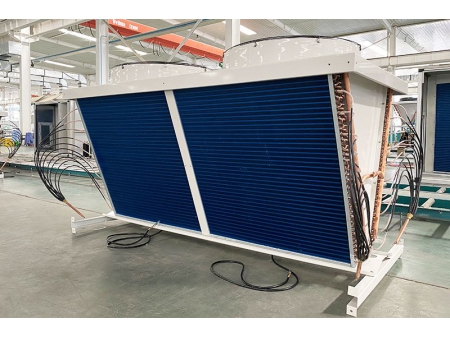

Condensador Bobina Tubo de cobre con aletas de aluminio de 0.11mm con revestimiento hidrofílico (12 aletas/pulgada)
Tipo de tubería de cobre Rosca interna de 7 mm

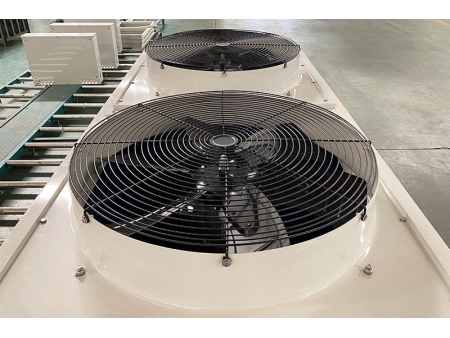

Tipo de ventilador Axial
Accionamiento del ventilador Accionamiento directo
Cantidad del motor 1 1 1 1 2
RPM 710 710 930 930 930
Potencia de entrada del motor kW 0.37 0.55 1.1 1.5 1.5
Evaporador Bobina Tubo de cobre de 4 hileras con aletas de aluminio de 0.11mm con revestimiento hidrofílico (12 aletas/pulgada)
Tipo de tubería de cobre Rosca interna de 7 mm
Tipo de ventilador Centrífugo
Accionamiento del ventilador del evaporador Accionamiento directo
RPM 960r/min 1400r/min 1400r/min 950r/min 960r/min
Potencia de entrada del motor kW 0.8 1.1 2.2 2.2 5.5
Caudal de aire m³/h 3400 5200 6000 8000 12500
cfm 2000 3050 3500 4700 7350
Presión estática externa Pa 100 150 250 250 300
inch H2o 0.4 0.6 1 1 1.2
Espesor galvanizado   μm 80 80 80 80 80
Espesor de pintura   μm 80 60 60 60 60
Material filtrante Aluminio G3
Nivel de ruido db(A) 70 72 72 72 74
Control de presión del sistema     Interruptor de alta/baja presión
Dimensión L mm 1860 2010 2010 2010 2390
W mm 965 1165 1158 1158 2150
H mm 1050 1155 1155 1155 1230
Peso kg 280 320 384 600 800
La mejora continua de la tecnología es nuestro objetivo. Ruidong se reserva el derecho de cambiar el parámetro sin previo aviso.
Condiciones de enfriamiento:exterior:35°C,interior:27°C/19°C (DB / WB)

Unidad montado en techo 2

Modelo
RWK90
RWK105
RWK140
RWK180
RWK210
RWK260
Capacidad Enfriamiento kW 90 105 140 180 210 260
TR 26 30 40 51 60 74
Calefacción kW 96 110 146 188 220 272
TR 27 31 42 53 63 77
Máx. corriente de arranque A 196 211 232 252 266 301
Corriente de funcionamiento en refrigeración     64 7 82 110 138 160
Corriente de funcionamiento en calefacción   [a2] 59 65 76 102 130 152
Potencia Enfriamiento kW 32 33 40 56 70 83
Calefacción kW 29 30 37 52 65 77
Compresor Marca Panasonic Copeland
Cantidad 2 2 4 4 4 4
Refrigerante R410a
Carga de refrigerante kg 20 22.5 34 40 45 51
Condensador Bobina Tubo de cobre con aletas de aluminio de 0.11mm con revestimiento hidrofílico (12 aletas/pulgada)
Tipo de tubería de cobre Rosca interna de 7 mm
Tipo de ventilador Axial
Accionamiento del ventilador Accionamiento directo
Cantidad del motor 2 3 4 4 4 4
RPM 930 930 930 710 930 930
Potencia de entrada del motor kW 1.5 3 4.4 4.4 6 8.8
Evaporador Bobina Tubo de cobre de 4 hileras con aletas de aluminio de 0.11mm con revestimiento hidrofílico (12 aletas/pulgada)
Tipo de tubería de cobre Rosca interna de 7 mm
Tipo de ventilador Centrifugal
Accionamiento del ventilador del evaporador Accionamiento directo
RPM 960r/min 716r/min 634r/min 757r/min 676r/min 593r/min
Potencia de entrada del motor kW 5.5 5.5 5.5 11 15 15
Caudal de aire m³/h 16000 19000 24000 30000 36000 36000
cfm 9421 11200 147000 17647 21176 21176
Presión estática externa Pa 300 300 400 400 500 500
inch H2o 1.2 1.2 1.6 1.6 2 2
Espesor galvanizado μm 80 80 80 80 80 80
Espesor de pintura μm 60 60 60 60 60 60
Material filtrante Aluminio G3 Aluminio
Nivel de ruido db(A) 74 75 79
Control de presión del sistema     Interruptor de alta/baja presión
Dimensión L mm 2960 2960 5130 5130 5130 5130
W mm 2250 2250 2340 2340 2340 2340
H mm 2005 2005 2130 2130 2130 2130
Peso kg 1280 1300 2750 2800 2850 2900
Características
  • El aire acondicionado Rooftop no necesita un cuarto de máquinas especial para la instalación. Se pueden configurar nuevas salidas de aire debido a que el volumen de aire fresco se puede ajustar manualmente y la sección de pre-filtro se puede configurar de acuerdo con los requisitos del cliente.
  • Armado sencillo. La máquina utiliza el método de suministro de aire directo y refrigeración por aire. No se necesitan torres de refrigeración ni sistemas de agua circulante. La unidad de refrigeración y calefacción Rooftop se puede instalar fácilmente en tejados, balcones y otros lugares adecuados. La máquina puede comenzar a trabajar de forma inmediata con sólo conectar el tubo del retorno del aire y la energía en el lugar.
  • Aire de alta calidad. El aire acondicionado Rooftop cuenta con funciones de suministro de aire, refrigeración, calefacción, purificación del aire y control electrónico.
  • Operación confiable. Para garantizar un uso seguro y confiable, la unidad de calefacción y refrigeración cuenta con dispositivos de protección de sobrecarga y de fase abierta incorporados.
