Jumbo Empernador Hidráulico, CMM2-5 (para Minas de Carbón)
Solicite un presupuesto
El jumbo de empernado hidráulico CMM2-5 tiene un diseño compacto que lo hace adecuado para trabajos de enpernado y perforación en galerías y túneles estrechos. Debido a su tamaño compacto, el equipo de perforación puede trabajar con otra maquinaria de rocas en las mismas galerías o túneles sin afectar a sus operaciones. Con una altura de sólo 2030 mm, esta perforadora jumbo puede ser utilizada en la mayoría de minas.
Ventajas- Impulsado por un motor a prueba de explosiones de 45 kW, el jumbo empernador cuenta con un sistema hidráulico sensible a la carga integrado con una bomba de pistones Danfoss (130 ml/r) y una válvula de control direccional.
- La protección de nivel/temperatura del aceite proporciona una larga vida útil a los accesorios de perforación.
General | Brazo | — | 2 pzas | |
Sección transversal aplicable | m2 | 5 m2 | ||
Área de cobertura(AnchoxAlto) | mm | 1810x2770 mm | ||
Radio de giro mínimo | mm | 3000 mm | ||
Anchura de trabajo | mm | 800 mm | ||
Dimensiones totales (LxAxH) | mm | 3020x800x1980(±50)mm | ||
Diámetro del agujero | mm | ⌀48 mm | ||
Profundidad del agujero | m | 15 m | ||
Presión del agua de lavado | MPa | 0.3-0.8 MPa | ||
Tipo de varilla | mm | B35 | ||
Peso total | kg | 3800 kg | ||
Presión del suelo | MPa | 0.08 MPa | ||
Distancia al suelo | mm | 200 | ||
Tensión de trabajo | V | 660/1140 V | ||
Corriente de trabajo | A | 49.2/28.5 A | ||
Corriente de arranque | A | 290/170 A | ||
Potencia instalada | kW | 45 kW | ||

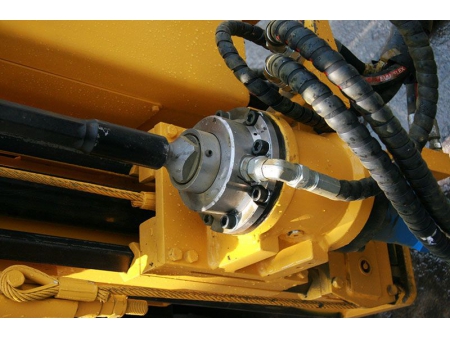

Unidad de giro | Tipo | — | HYG-220/360S | |
Presión nominal de trabajo | MPa | 16 MPa | ||
Caudal nominal | L/min | 50 L/min | ||
Par de rotación nominal | N·m | 220 N·m | ||
Velocidad nominal | r/min | 360 r/min | ||
Alimentación | Presión de trabajo | MPa | 8 MPa | |
Caudal | L/min | 15 L/min | ||
Longitud de alimentación | mm | 1010 mm | ||
Longitud total | mm | 1856 mm | ||
Fuerza de avance | kN | 6 kN | ||
Velocidad de avance | m/min | 10 m/min | ||
Velocidad de retorno en vacío | m/min | 20 m/min | ||
Pluma | Presión de trabajo | MPa | 8 | |
Flujo | L/min | 15 L/min | ||
Longitud retráctil | mm | 555 mm | ||
Extensión de la alimentación | mm | 755 mm | ||
Fuerza de avance (compensación) | kN | 7 kN | ||
Ángulo de inclinación/elevación del avance | (°) | ±5° | ||
Ángulo de oscilación del avance | (°) | -18°~30° | ||
Mecanismo de desplazamiento | Presión de trabajo | MPa | 21 MPa | |
Flujo | L/min | 20 L/min | ||
Velocidad de desplazamiento | m/min | 28 m/min | ||
Gradeabilidad | (°) | 10° | ||
Ancho de la zapata | mm | 200 mm | ||
Estación de bombeo hidráulica | Presión de trabajo nominal | MPa | 22 MPa | |
Caudal nominal | L/min | 130 L/min | ||
Motor | Corriente nominal | A | 49.2/28.5 A | |
Potencia nominal | kW | 45 kW | ||
Tensión nominal | V | 660/1140 V | ||
Velocidad nominal | r/min | 1468 r/min | ||
Bomba de aceite | Presión nominal | MPa | 22 MPa | |
Desplazamiento | ml/r | 90 ml/r |
