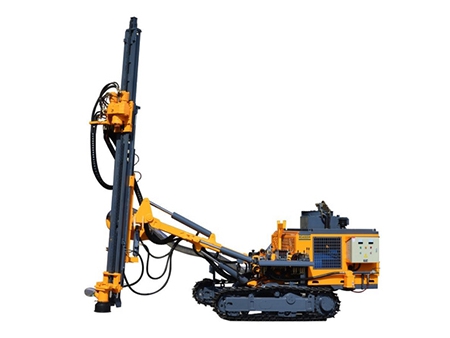

Perforadora con martillo de fondo DTH, KG430S/KG430SH
Equipo de perforación de superficie para minería a cielo abierto

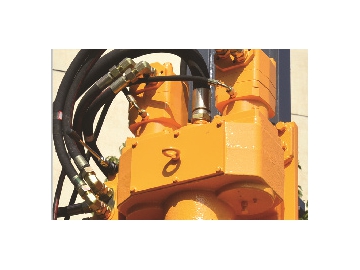

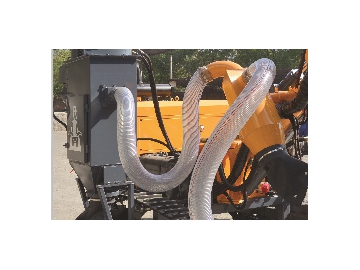

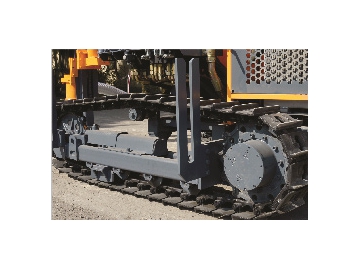

La perforadora con martillo de fondo DTH está equipada con un motor diesel de menos emisiones y también está equipada con un motor eléctrico, significando que un trabajador puede operar el equipo de perforación entre dos modos. Este tipo de equipo de perforación cuenta con un motor de pistón y una pista continua reforzada, los cuales ayudan a que el equipo de perforación funcione mejor en la escalada de rampa. Además, los amplios ángulos de giro e inclinación hacen que la unidad sea adecuada para diversas aplicaciones de perforación. Caracterizada por dos motores rotacionales que pueden aumentar la fuerza de alimentación y extracción y una operación confiable, esta herramienta de construcción está hecha de materiales reforzados lo suficientemente fuertes como para su transporte de un sitio a otro. Se incluye un colector de polvo seco en esta máquina de perforación que reduce eficazmente los contaminantes al aire.
Modelo | ||
Peso total | 6000kg | 6200kg |
Dimensiones | 6700×2200×2700mm | 6700×2400×2700mm |
Dureza de la roca | F=6-20 | |
Diámetro del orificio | Ø90-152mm | |
Profundidad del orificio | 25m | |
RPM | 0-90rpm | |
Par de rotación máximo | 5000N.m(Max) | |
Fuerza de extracción | 40kN | |
Tipo de alimentación | Cilindro de aceite cadena de rodillos | |
Desplazamiento de extensión de alimentación | 3980mm | |
Velocidad de desplazamiento | 0-2.5km/h | |
Gradeabilidad | ≤30° | |
Distancia al suelo | 515mm | |
Ángulo de inclinación | abajo:135°, arriba:0°, total:135° | |
Ángulo de giro | izquierda:91°, derecha:5°, total:96° | |
Ángulo de inclinación de la pluma | abajo:55°, arriba:15°, total:70° | |
Ángulo de giro de la pluma | izquierda:45°, derecha:45°, total:90° | |
ángulos de oscilación | ±10° | |
Extensión de la pluma | 900mm | |
Tipo de motor | Motor diesel YC4DK80-T302(58kW/2200r/min)/Yuchai YC4DK80-T302(58kW/2200r/min) Motor eléctrico Y250M-4(55kW/1460r/min)KG420H/Motor Y250M-4(55kW/1460r/min) | |
Martillo DTH | K40 | |
Varilla de perforación | Ø76×3m | |
Descarga de aire | 13-20m³/min | |
Altura máxima para orificios horizontales | 3700mm | |
Altura mínima para agujeros horizontales | 350mm |
- Compresor de aire de tornillo portátil con motor diesel
Kaishan LGCY-18/17
Kaishan LGCY-19.5/19
Nota: La selección del compresor de aire depende del diámetro del orificio y de la longitud de la manguera de aire.
