Relé de estado sólido monofásico NNG1D-0/032F-20 DC-DC 1A-4A
Este relé de estado sólido monofásico NNG1D-0/032F-20 DC-DC 1A-4A se utiliza sobre todo en las luces de señalización, centelleadores, sistemas de control de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Por otra parte, este relé de estado sólido monofásico se aplica en gran medida en la industria química, minas de carbón y otros ambientes con condiciones difíciles, donde se necesita elementos a prueba de explosiones, humedad, polvo y corrosión, y con una alta capacidad de conmutación.
| Voltaje de control | 032:3-32VDC |
| Corriente de control | 6-35mA |
| Voltaje de encendido | 3VDC |
| Voltaje de apagado | 1VDC |
| Voltaje inverso | 32VDC |
| Tensión de carga | 22:24-240VAC 38:40-440-VAC 06:12-60VDC 11:12-110VDC 20:12-200VDC |
| Corriente de carga | 1A,2A,3A,4A |
| Voltaje transitorio | 22:220VAC 38:900VAC 06:75VDC 11:150VDC 20:220VDC |
| Caída de voltaje en estado activo | AC:≤1,6VAC DC:≤1.2VDC |
| Tiempo de encendido/apagado | AC:≤10mS DC:≤5mS |
| Corriente residual en estado inactivo | AC:≤10mA DC:≤5mA |
| Voltaje dieléctrico soportado | ≥1500VAC |
| Resistencia de aislamiento | Prueba de 500MΩ,500VDC |
| Temperatura ambiental | -30℃~80℃ |
| Modo de instalación | Paquete de instalación de una sola hilera |
| Peso del relé | ≈22g |
| Dimensiones | 43×12×25.5mm |
| Recomendaciones: | Por favor, instala el dispositivo cerca del escape de dispación térmica y en un lugar con una buena ventilación |

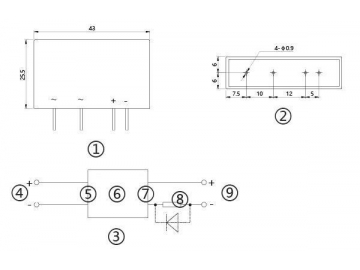

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Control de la fuente de alimentación ⑤ Entrada ⑥ SSR ⑦ Salida ⑧ Carga ⑨ Carga de la fuente de alimentación
