Dispositivo de presurización y desgasificación para el sistema de circulación de aire acondicionado central y el sistema de agua de la caldera

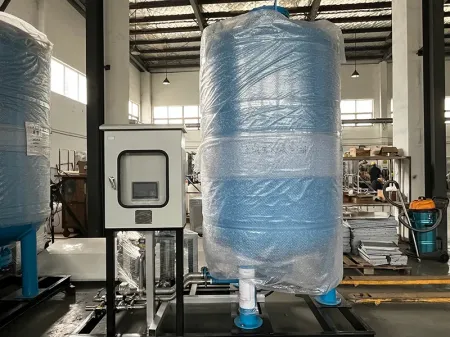

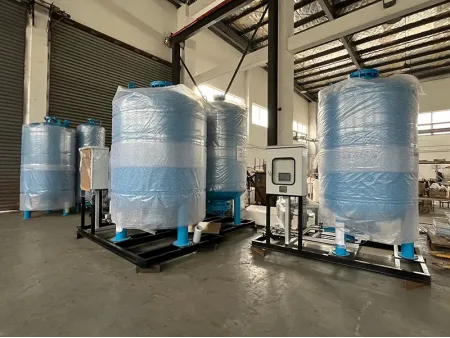

Nuestro sistema de presión constante (desgasificación o desaireador automático) está diseñado para optimizar el rendimiento de los sistemas de calefacción y refrigeración al mantener una presión estable y garantizar un suministro de agua constante. Este dispositivo repone automáticamente el agua, gestiona la expansión y elimina los gases libres y disueltos. La configuración incluye un sistema de control, un tanque de expansión, una bomba de agua y un tanque de desgasificación. Dependiendo de sus necesidades específicas, puede elegir entre el modelo atmosférico (CY) para aplicaciones más sencillas o el modelo presurizado (DY) para entornos más exigentes.

Tipo de presión atmosférica

Por lo general, se usa en sistemas abiertos de agua de enfriamiento para garantizar un suministro y una presión de agua constantes.

Tipo presurizado

Ideal para sistemas cerrados y aplicaciones de agua caliente, como sistemas de agua con calderas cerradas, sistemas de glicol y sistemas de agua enfriada, para mantener la presión y eliminar los gases disueltos.

Aplicaciones

Ideal para sistemas centralizados de calefacción y aire acondicionado central en fábricas, edificios comerciales, estaciones de aeropuertos y grandes complejos urbanos. Estos sistemas garantizan un funcionamiento eficiente y un rendimiento fiable en entornos exigentes.

  • Presión del sistema: 0.1-2.5Mpa
  • Presión del agua: ≥0.1Mpa
  • Temperatura ambiente: 5°C ~ 40°C
  • Fuente de alimentación: 380V/50Hz
  • Lugar de instalación: Interior
Especificaciones del tipo de presión atmosférica
Modelo Caudal de la bomba de agua (m³/h) Volumen efectivo del tanque de agua (L) Dimensiones (L×An×Al) (mm) Conexión de entrada de agua Conexión de suministro de agua Conexión de descarga de agua Peso (kg) Superficie requerida (m²)
ECH-CY-1-320 0.5-1.5 320 1550×850×1350 DN32/roscado DN50/brida DN25/ roscado 450 7500-23000
ECH-CY-2-320 1.5-2.5 480 23000-38000
ECH-CY-3-320 2.5-3.5 520 38000-53000
ECH-CY-4-500 3.5-4.5 500 1650×850×1580 560 53000-68000
ECH-CY-5-500 4.5-5.5 580 68000-83000
ECH-CY-6-500 5.5-6.5 600 83000-98000
ECH-CY-7-750 6.5-7.5 750 1650×850×2250 640 98000-113000
ECH-CY-8-750 7.5-8.5 670 11300-129000
ECH-CY-9-1000 8.5-9.5 1000 1950×1100×2250 700 12900-142000

Nomenclatura: Ejemplo: ECH-CY-1-320, donde CY denota un tanque de diafragma atmosférico, 1 indica el rango de flujo de la bomba de agua y 320 representa el volumen efectivo del tanque de diafragma en litros

Especificaciones del tipo presurizado
Modelo Caudal de la bomba de agua (m³/h) Volumen efectivo del tanque de agua (L) Dimensiones (L×An×Al) (mm) Conexión de entrada de agua Conexión de suministro de agua Conexión de descarga de agua Peso (kg) Superficie requerida (m²)
ECH-DY-L-1-40 0.5-1.5 40 1350×800×1200 DN50/brida DN50/brida DN25/roscado 300 7500-23000
ECH-DY-L-2-40 1.5-2.5 320 23000-38000
ECH-DY-L-3-40 2.5-3.5 350 38000-53000
ECH-DY-L-4-40 3.5-4.5 380 5300-68000
ECH-DY-L-5-150 4.5-5.5 150 1550×950×1800 500 6800-83000
ECH-DY-L-6-150 5.5-6.5 560 8300 9800c
ECH-DY-L-7-150 6.5-7.5 600 98000-113000
ECH-DY-L-8-150 7.5-8.5 650 11300-129000
ECH-DY-L-9-150 8.5-9.5 DN65/brida 700 12900-14200
ECH-DY-R-1-300 0.5-1.5 300 1750×1050×2250 DN50/brida 525 5000-15700
ECH-DY-R-2-300 1.5-2.5 550 15700-26000
ECH-DY-R-3-450 2.5-3.5 450 1950×1100×2350 640 26000-36000
ECH-DY-R-4-450 3.5-4.5 670 26000-46500
ECH-DY-R-5-800 4.5-5.5 800 2150×1300×2700 810 46500-56800
ECH-DY-R-6-800 5.5-6.5 850 56800-67000
ECH-DY-R-7-800 6.5-7.5 890 67000-77300
ECH-DY-R-8-1200 7.5-8.5 1200 2350×1500×3200 1050 77300-88300
ECH-DY-R-9-1200 8.5-9.5 DN65/brida 1150 88300-96800

Nomenclatura: Ejemplo: ECH-DY-L-1-320, donde DY denota un tanque de diafragma presurizado, L indica un sistema cerrado de agua enfriada, R significa un sistema de agua caliente, 1 representa el rango de flujo de la bomba de agua y 320 se refiere al volumen efectivo del tanque de diafragma en litros

Características
  • Logra una precisión de presión excepcional de hasta ±0.01Mpa (±0.01 bar), que es diez veces más precisa que los métodos tradicionales de tanque de presión
  • Requiere una presión de llenado mínima, lo que permite la conexión directa al agua del grifo u otras fuentes de agua de alto nivel
  • Opciones de instalación flexibles, con la unidad y el tanque separables y conectados a través de tubos corrugados de acero inoxidable para adaptarse a las necesidades específicas del sitio
  • Garantiza un funcionamiento suave y estable con una bomba de presión que funciona sin vibraciones. Incluye una bomba de respaldo, lo que permite un respaldo mutuo y mejora la confiabilidad del sistema
  • Completamente aislado de la atmósfera, evitando bolsas de aire en cualquier punto del sistema y asegurando que el sistema de agua acondicionado permanezca libre de contaminación atmosférica
