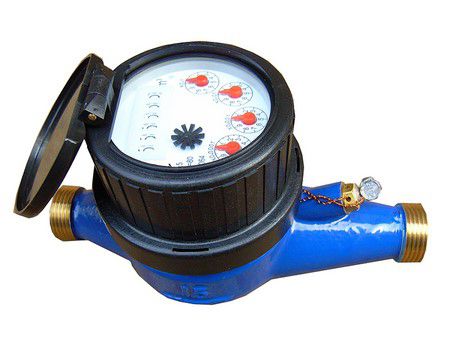

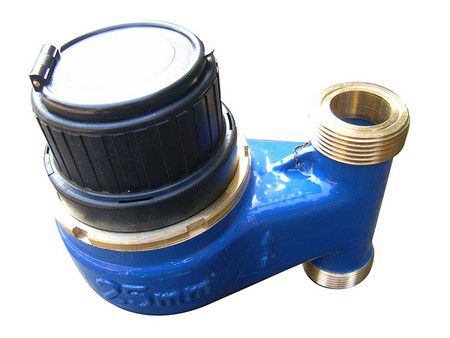

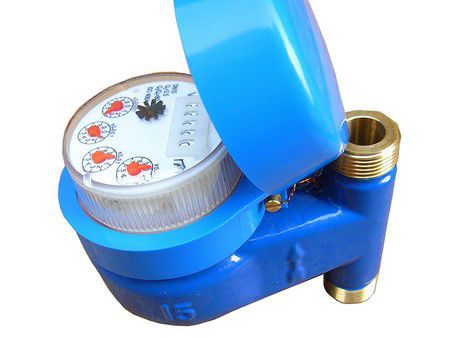

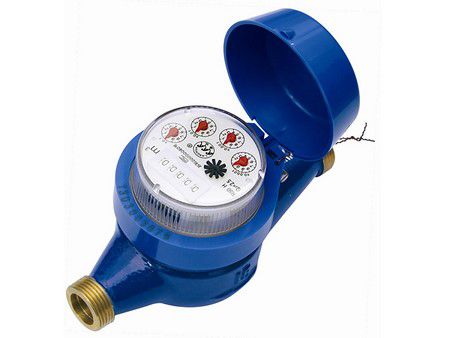

Medidor de agua de esfera súper seca
Solicite un presupuesto
Medidor de agua de rueda de aspa
Nuestra serie de medidores de agua de esfera súper seca cuentan con una transmisión de acoplamiento magnético para garantizar que el mecanismo de conteo esté completamente aislado del flujo de agua. Este diseño garantiza una cara del medidor limpia y clara, lo que facilita la lectura de su consumo de agua en cualquier momento. Más allá de su practicidad, estos medidores de agua cuentan con una estructura compacta, un diseño elegante, un rendimiento estable y una larga vida útil.
Especificaciones
Diámetro nominal | Ratio de aprobación R | Caudal de sobrecarga Q4 | Caudal permanente Q3 | Caudal de transición Q2 | Caudal mínimo Q1 | Resolución de lectura | Lectura máxima |
mm | Q3/Q1 | m³/h | m³ | ||||
15 | 80 | 3.1 | 2.5 | 0.050 | 0.031 | 0.00005 | 99,999 |
100 | 0.040 | 0.025 | |||||
20 | 80 | 5 | 4 | 0.080 | 0.050 | 0.00005 | 99,999 |
100 | 0.064 | 0.040 | |||||
25 | 80 | 7.9 | 6.3 | 0.126 | 0.079 | 0.00005 | 99,999 |
100 | 0.101 | 0.063 | |||||
32 | 80 | 12.5 | 10 | 0.200 | 0.125 | 0.00005 | 99,999 |
100 | 0.160 | 0.100 | |||||
40 | 80 | 20 | 16 | 0.320 | 0.200 | 0.00005 | 99,999 |
100 | 0.256 | 0.160 | |||||
50 | 80 | 31 | 25 | 0.500 | 0.313 | 0.00005 | 99,999 |
100 | 0.400 | 0.250 |
Dimensiones

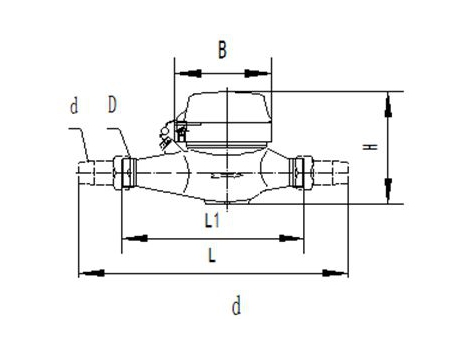

Medidor de agua de esfera súper seca (instalación horizontal)
Diámetro nominal | Longitud L1 | Longitud L | Ancho B | Altura H | Conexión roscada | |
mm | D | d | ||||
15 | 165 | 259 | 89 | 102 | G¾B | R1/2 |
20 | 190 | 294 | 89 | 102 | G1B | R3/4 |
25 | 225 | 345 | 98 | 124 | G1¼B | R1 |
32 | 230 | 354 | 104 | 124 | G1½B | R11/4 |
40 | 200 | 328 | 112 | 130 | G2B | R11/2 |
50 | 245 | 389 | 124 | 152 | G2½B | R2 |

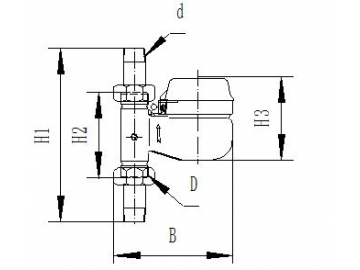

Medidor de agua de esfera súper seca (instalación vertical)
Diámetro nominal | Altura H1 | Altura H2 | Altura H3 | Ancho B | Conexión roscada | |
mm | D | d | ||||
15 | 194 | 100 | 99.5 | 133 | G¾B | R1/2 |
20 | 204 | 100 | 99.5 | 137 | G1B | R3/4 |
25 | 228 | 108 | 122.6 | 166 | G1¼B | R1 |
32 | 274 | 150 | 133.6 | 220 | G1½B | R11/4 |
40 | 278 | 150 | 133.6 | 228 | G2B | R11/2 |
Aplicaciones
- Ideales para sistemas de agua domésticos, proporcionan lecturas precisas para el consumo de agua doméstica.
- Estos medidores son perfectos para las empresas, ya que ofrecen mediciones confiables para el uso comercial del agua.
- En entornos industriales, desempeñan un papel vital en el control y la medición del consumo de agua, lo que contribuye a una gestión eficiente de los servicios públicos.
Condiciones de trabajo
- Clase de presión: MAP10
- Clase de pérdida de presión: Δp63
- Clase de sensibilidad del campo de flujo aguas arriba: U10
- Clase de sensibilidad del campo de flujo aguas abajo: D5
- Cumple con el estándar: GB/T 778.1 ~ 3-2007 (ISO4064-1~3:2005, IDT)
- Clase de temperatura: medidor de agua fría: T30; medidor de agua caliente: T30/T90
