Tira LED rígida con retroalimentación FT047-X06 / FT095-X12 / T110-X14 Fabricante

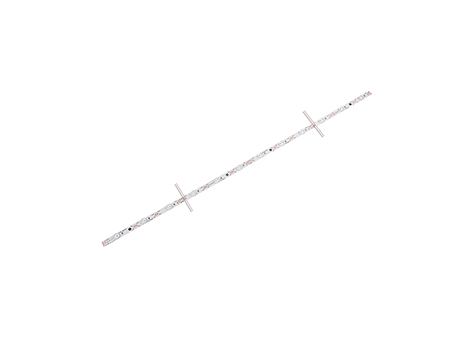

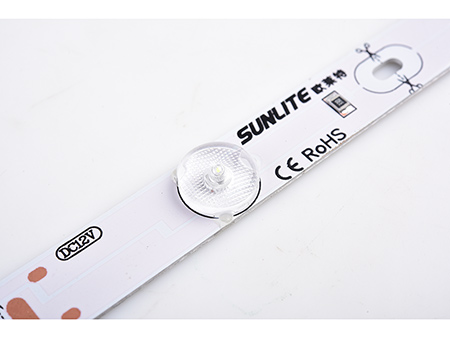

Tira LED rígida con retroalimentación FT047-X06 / FT095-X12 / T110-X14

Solicite un presupuesto

Nosotros: http://factory-ledlighting.com.ar/2-1-2-3-t047x06-t095x12-t110x14.html

Características:

Emisión de luz uniforme sin dejar zonas oscuras ni amarillas.
Fuente de iluminación SMD2835 de alto brillo que viene en una variedad de colores.
Conexión e instalación sencilla.
Lentes de alta calidad y transmitancia de luz alta y ángulo de iluminación grande.
Espacio de líneas máximo 25-30CM, se ahorran gastos de instalación y energía.
Según cada necesidad, se puede cortar en una variedad de longitudes.

Parámetros técnicos:

Modelo		Temperatura de color (K)	Color del LED	Cadena margarita máxima	Flujo luminoso	Ángulo de haz（°）	Voltaje nominal	Dimensiones	Potencia	Impermeable
				（Cantidad）	(lm/pc)		(V DC)	（longitudanchoaltura mm）	(W/pieza)
FT047-X06	SMD2835	7000-800K/9000-12000K	Blanco puro	6pcs	720	170	12	4802121	6	Sí
			Blanco frío
FT095-X12	SMD2835	7000-800K/9000-12000K	Blanco puro	12pcs	1320	170	12	9602110	12	Sí
			Blanco frío
T110-X14	SMD2835	7000-800K/9000-12000K	Blanco puro	14pcs	1540	170	12	1108177	14	No
			Blanco frío

Aclaración:
①La temperatura ambiente de prueba es de 25±2℃;
②Los datos que se mostraron con anterioridad son valores típicos y solo sirven de referencia. Los datos reales pueden variar.

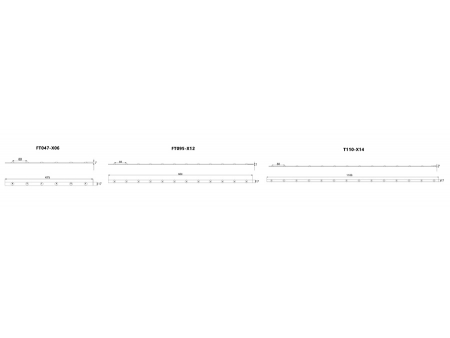

Dimensiones (Unidad：mm [in]):

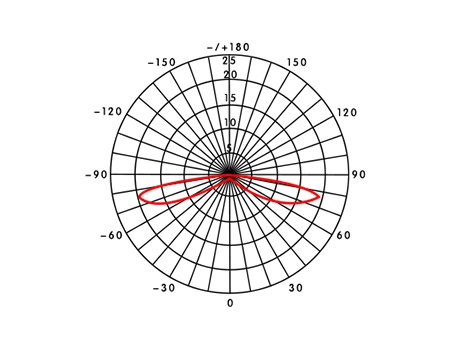

Curva de distribución de luz:

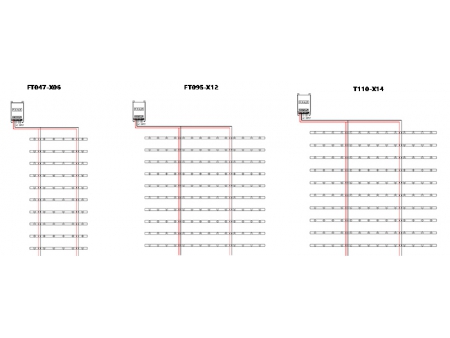

Diagrama de conexión:

Instrucciones de instalación:

El cable de alimentación principal posee una medida de 2x1.5mm². Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 0.75mm2 / 18 # y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementará las pérdidas de la línea.
Utilizar el diagrama de conexión en el esquema de cables.
Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
No tocar los cables luego de que se complete la instalación.
Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).

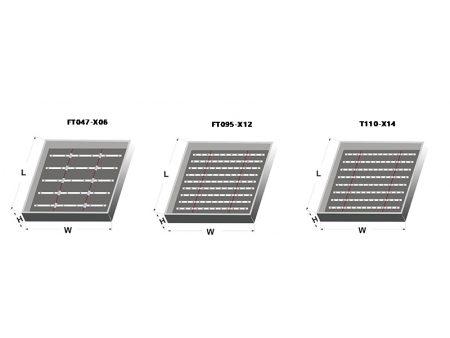

Diagrama de instalación:

Instrucciones del diagrama de instalación:

El panel de prueba es un tablero blanco de acrílico con un espesor de 3 mm y posee una transmitancia de luz de alrededor de 54.4%.
Utiliza un modelo de caja de luz metálico.
Organizar uniformemente de acuerdo con los parámetros de rendimiento fotoeléctrico del producto.

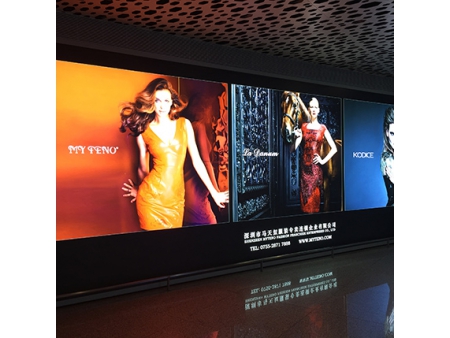

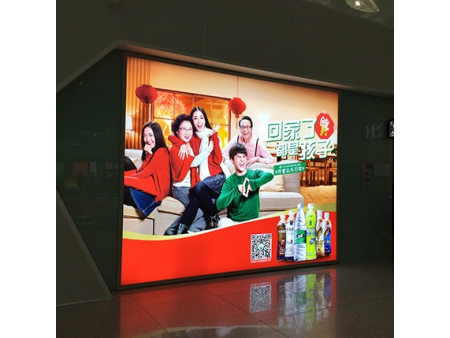

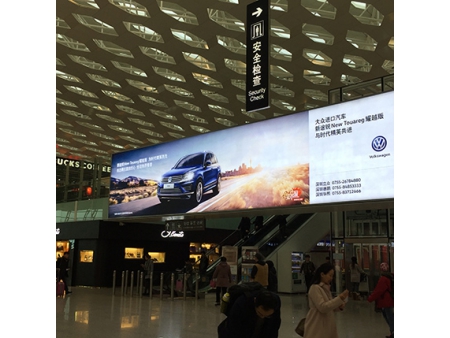

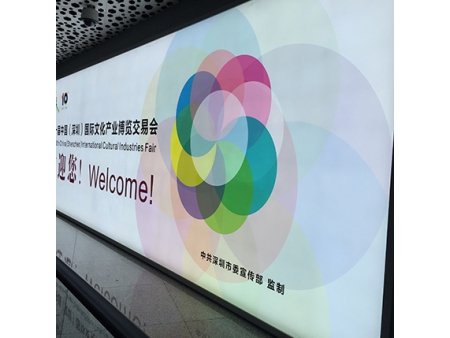

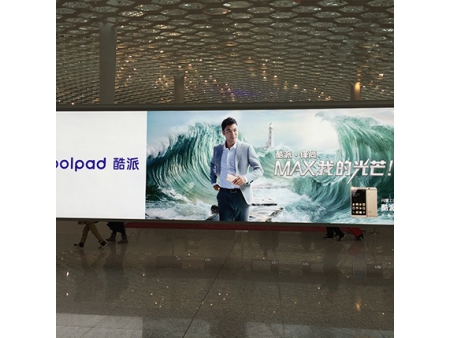

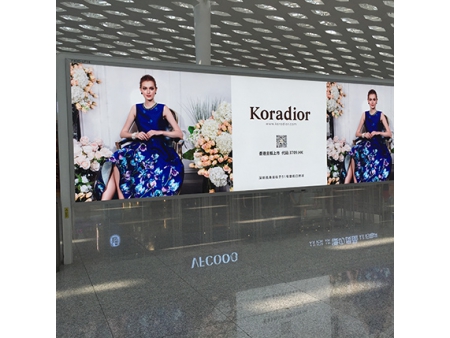

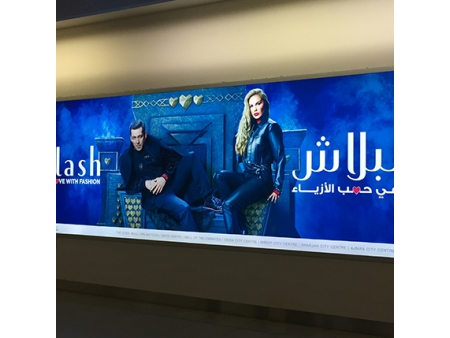

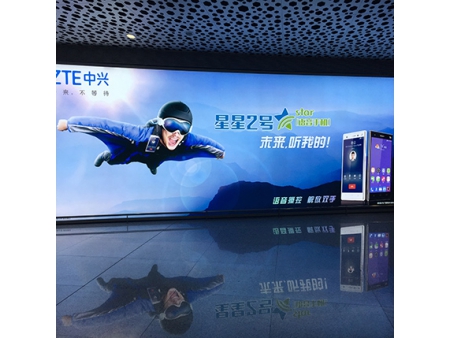

Ejemplos de usos:
