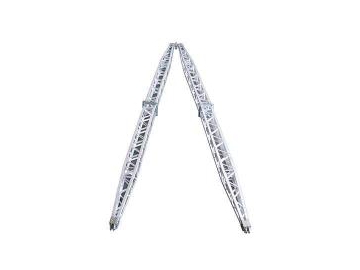

Poste grúa enrejado en forma de A
Aplicaciones: Para montar y erigir la torre y el poste en la construcción de líneas de transmisión y distribución.
Notas:

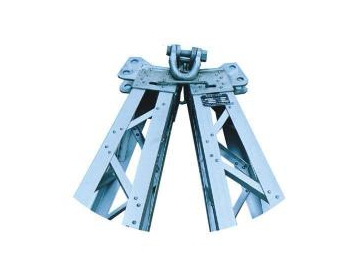

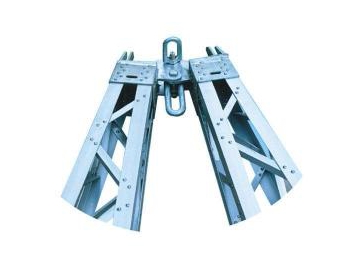

1. Dos tipos de cabeza son opcionales: "tipo ascendente", "tipo fijo", por favor especifique al realizar pedidos.
2. Utilica la aleación de aluminio de alta resistencia como materiales principales, las piezas de acero están galvanizadas.
3. El factor de seguridad es 2.5.
4. Modelo cuyo postfijo "A" significa que es universal y "B" significa fortalecido.
Parámetros técnicos
Item | Modelo | Longitud (m) | Recorrido de base (m) | Carga vertical admisible (kN) | Sección transversal (mm) | Peso (kg/m) |
03361 | LBR250-8 | 8 | 2.8 | 72 | □250 | 10.5 |
03362 | LBR250-9 | 9 | 3.1 | 56 | ||
03363 | LBR250-10 | 10 | 3.5 | 45 | ||
03364 | LBR250-11 | 11 | 3.8 | 38 | ||
03365 | LBR250-12 | 12 | 4.2 | 32 | ||
03366 | LBR250-13 | 13 | 4.5 | 27 | ||
03371 | LBR300-8 | 8 | 2.8 | 100 | □300 | 11 |
03372 | LBR300-9 | 9 | 3.1 | 87 | ||
03373 | LBR300-10 | 10 | 3.5 | 70 | ||
03374 | LBR300-11 | 11 | 3.8 | 56 | ||
03375 | LBR300-12 | 12 | 4.2 | 47 | ||
03376 | LBR300-13 | 13 | 4.5 | 40 | ||
03377 | LBR300-14 | 14 | 4.9 | 35 | ||
03378 | LBR300-15 | 15 | 5.2 | 31 | ||
03379 | LBR300-16 | 16 | 5.6 | 26 | ||
03381 | LBR350-8 | 8 | 2.8 | 120 | □350 | 13.5 |
03382 | LBR350-9 | 9 | 3.1 | 105 | ||
03383 | LBR350-10 | 10 | 3.5 | 94 | ||
03384 | LBR350-11 | 11 | 3.8 | 78 | ||
03385 | LBR350-12 | 12 | 4.2 | 65 | ||
03386 | LBR350-13 | 13 | 4.5 | 58 | ||
03387 | LBR350-14 | 14 | 4.9 | 46 | ||
03388 | LBR350-15 | 15 | 5.2 | 42 | ||
03389 | LBR350-16 | 16 | 5.6 | 37 | ||
03391 | LBR400-11A | 11 | 3.8 | 98 | □400 | 14.5 |
03392 | LBR400-12A | 12 | 4.2 | 85 | ||
03393 | LBR400-13A | 13 | 4.5 | 75 | ||
03394 | LBR400-14A | 14 | 4.9 | 64 | ||
03395 | LBR400-15A | 15 | 5.2 | 56 | ||
03396 | LBR400-16A | 16 | 5.6 | 48 | ||
03397 | LBR400-17A | 17 | 5.9 | 44 | ||
03398 | LBR400-18A | 18 | 6.3 | 38 | ||
03401 | LBR400-11B | 11 | 3.8 | 147 | □400 | 16.5 |
03402 | LBR400-12B | 12 | 4.2 | 129 | ||
03403 | LBR400-13B | 13 | 4.5 | 113 | ||
03404 | LBR400-14B | 14 | 4.9 | 98 | ||
03405 | LBR400-15B | 15 | 5.2 | 86 | ||
03406 | LBR400-16B | 16 | 5.6 | 75 | ||
03407 | LBR400-17B | 17 | 5.9 | 69 | ||
03408 | LBR400-18B | 18 | 6.3 | 60 |
Aplicaciones: Para montar y erigir la torre y el poste en la construcción de líneas de transmisión y distribución.
Notas:
1. Dos tipos de cabeza son opcionales: "tipo ascendente", "tipo fijo", por favor especifique al realizar pedidos.

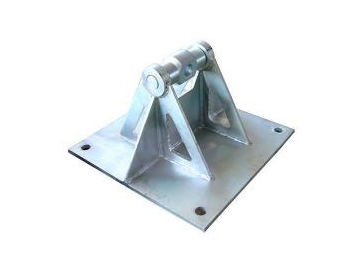

2. La base de sección transversal del poste grúa 300, 350 y 400A es de media vuelta, los otros son cuadrados.
3. Utilica la aleación de aluminio de alta resistencia como materiales principales, las piezas de acero están galvanizadas.
4. El factor de seguridad es 2.5.
5. Modelo cuyo postfijo "A" significa que es universal y "B" significa fortalecido.
Item | Modelo | Longitud (m) | Recorrido de base (m) | Carga vertical admisible (kN) | Sección transversal (mm) | Peso (kg/m) |
03411 | LBR500-13A | 13 | 4.5 | 162 | □500 | 18 |
03412 | LBR500-14A | 14 | 4.9 | 148 | ||
03413 | LBR500-15A | 15 | 5.2 | 136 | ||
03414 | LBR500-16A | 16 | 5.6 | 125 | ||
03415 | LBR500-17A | 17 | 5.9 | 112 | ||
03416 | LBR500-18A | 18 | 6.3 | 98 | ||
03417 | LBR500-19A | 19 | 6.6 | 88 | ||
03418 | LBR500-20A | 20 | 6.9 | 81 | ||
03421 | LBR500-13B | 13 | 4.5 | 256 | □500 | |
03422 | LBR500-14B | 14 | 4.9 | 234 | ||
03423 | LBR500-15B | 15 | 5.2 | 215 | ||
03424 | LBR500-16B | 16 | 5.6 | 196 | ||
03425 | LBR500-17B | 17 | 5.9 | 173 | 22 | |
03426 | LBR500-18B | 18 | 6.3 | 151 | ||
03427 | LBR500-19B | 19 | 6.6 | 138 | ||
03428 | LBR500-20B | 20 | 6.9 | 127 | ||
03431 | LBR600-15A | 15 | 5.2 | 171 | □600 | |
03432 | LBR600-16A | 16 | 5.6 | 160 | ||
03433 | LBR600-17A | 17 | 5.9 | 148 | ||
03434 | LBR600-18A | 18 | 6.3 | 138 | ||
03435 | LBR600-19A | 19 | 6.6 | 130 | 20 | |
03436 | LBR600-20A | 20 | 6.9 | 120 | ||
03437 | LBR600-21A | 21 | 7.3 | 108 | ||
03438 | LBR600-22A | 22 | 7.6 | 96 | ||
03441 | LBR600-15B | 15 | 5.2 | 275 | □600 | |
03442 | LBR600-16B | 16 | 5.6 | 252 | ||
03443 | LBR600-17B | 17 | 5.9 | 234 | ||
03444 | LBR600-18B | 18 | 6.3 | 219 | ||
03445 | LBR600-19B | 19 | 6.6 | 204 | 24 | |
03446 | LBR600-20B | 20 | 6.9 | 186 | ||
03447 | LBR600-21B | 21 | 7.3 | 168 | ||
03448 | LBR600-22B | 22 | 7.6 | 150 |
