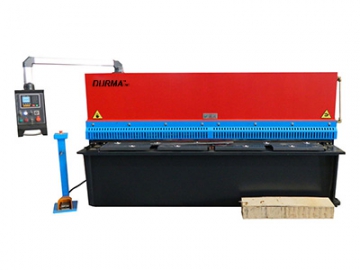

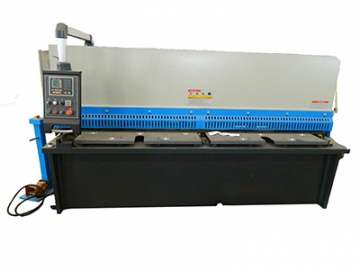

Guillotinas Hidráulicas; Cizallas Hidráulicas; Máquina para Fabricar Chapas Metálicas

Solicite un presupuesto

Nosotros: http://cnclaser-cutting.com/12-2-swing-beam-shear.html

Parámetros
1. Sistema CNC: Sistema ESTUN E21s NC
2. Componentes electrónicos: interruptor de recorrido & interruptor de límite de Schneider-Francia
3. Motor: Siemens-Alemania
4. Estándares de seguridad: CE ISO SGS

Especificaciones Técnicas:

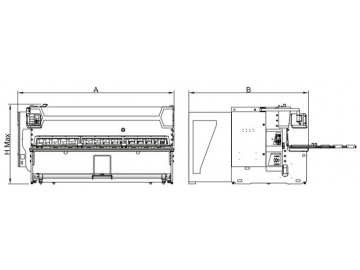

Modelo	Espesor de Corte (mm)	Longitud de Corte (mm)	Tope Posterior (mm)	Ángulo de Corte (°)	Profundidad de garganta (mm)	Potencia del Motor (KW)	PEso neto(kg)	Dimensiones (LargoxAnchoxAlto)(mm)
4x2000	4	2000	20-600	1.3	150	4	3200	2750x1500x1600
4x2500	4	2500	20-600	1.3	150	4	4000	3300x1500x1700
6x2500	6	2500	20-600	1.3	150	7.5	5800	3200x1650x2000
6x3200	6	3200	20-600	1.3	150	7.5	7000	3900x1650x2000
6x4000	6	4000	20-600	1.3	150	7.5	9000	4750x1800x2200
8x2500	8	2500	20-600	1.3	150	11	6000	3200x1700x2280
8x3200	8	3200	20-600	1.3	150	11	8300	3900x1750x2280
8x4000	8	4000	20-600	1.3	150	11	9500	4750x1800x2200
10x3200	10	3200	20-600	1.3	150	15	9500	3900x1850x2200
10x4000	10	4000	20-600	1.3	150	15	11000	4800x1900x2280
12x3200	12	3200	20-900	1.3	150	18.5	12000	3900x2200x2200
12x4000	12	4000	20-900	1.3	150	18.5	15800	4850x2280x2450

Especificaciones Técnicas:

El diseño de la máquina proviene de EU, el marco de la máquina ha sido fabricado con soldadura de alta precisión , luego de ello ha pasado por un tratamiento térmico de recocido.
El sistema hidráulico y de transmisión hidráulica integral proviene de Rexroth Alemania, esto puede reducir los problemas causados por la fuga del líquido hidráulico.
La cizalla guillotina hidráulica es un tipo de equipamiento que utiliza una cuchilla superior para cortar la placa con un menor ángulo de corte y distorsión, mejorando la calidad de corte.
El tope posterior se ajusta con un husillo de bolas de alta precisión accionado por un controlador E21S, durante el proceso de corte el conversor de frecuencia previene que el dispositivo de posicionamiento se mueva de su lugar, de esta manera se mejora la precisión del posicionamiento.

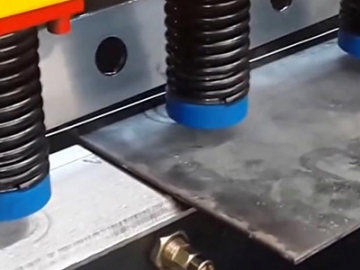

El dispositivo de alineación con luz, es conveniente y fácil de utilizar, el cilindro de presión cuenta con un mecanismo de resorte integrado, y una base acondicionada con una junta hecha con material especial para prevenir que el aluminio u otros materiales suaves queden impresos.
La máquina está hecha con acero aleado, tiene la capacidad de cumplir con diversos requerimientos en cuanto a impacto de carga, y alta resistencia al desgaste durante su funcionamiento.
La cizalla guillotina tiene un diseño ergonómico, el voladizo es ligero y práctico, la interfaz de control numérico es sencilla, precisa y fácil de usar.
La mesa de trabajo utiliza bolas de acero para reducir la resistencia a la fricción, y proteger la superficie de la pieza de trabajo. La máquina está hecha con materiales, y cuenta con dispositivos necesarios para proteger al operador de maquinaria. Además, gracias a su diseño innovador se pueden cortar materiales pequeños con facilidad.
El soporte frontal de material viene equipada con un regulador de posicionamiento y perpedicularidad para garantizar la precisión de corte, fácil operación y eficiencia.
Mecanismo para rápido ajuste de reorganización del espacio entre cuchillas, para facilitar la operación manual y ajuste continuo.

Funciones Principales

Pantalla LCD de alta definición
Control de motor y conversores de frecuencia
Posicionamiento inteligente del eje X
Programación multi-paso, 40 programs, 36 pasos por programa
Relé de tiempo integrado
Función interruptor con un solo botón
Función de posicionamiento unilateral
Fácil de realizar copia de seguridad y parámetros de restauración
Idiomas disponibles: Chino e Inglés
Sistema métrico e imperial

Componentes

2. Estándares de seguridad europeos

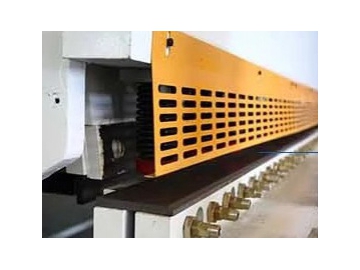

  1. Barrera de seguridad
  2. Barreras de seguridad en cada lado de la máquina para proteger al operador durante el funcionamiento de la máquina
  3. Iluminación (para la iluminación de la mesa de trabajo)

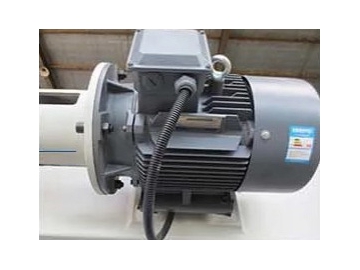

2. Motor SIEMENS
  1. El motor proveniente de esta marca Alemana famosa ayuda a prolongar la vida útil de la máquina, además puede reducir los ruidos emitidos por la máquina durante su funcionamiento.

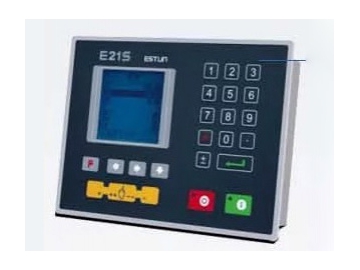

2. Sistema E21S
  1. Control de movimiento del tope posterior(eje X)
  2. Control de motor AC o inversor
  3. Posicionamiento inteligente y unilateral
  4. Función de conteo de piezas de trabajo
  5. Salida digital programable
  6. 40 programas, 25 pasos por programa
  7. Unidad para mm/pulgadas
  8. Idiomas disponibles: Chino e inglés
  9. Fácil de realizar copia de seguridad y parámetros de restauración

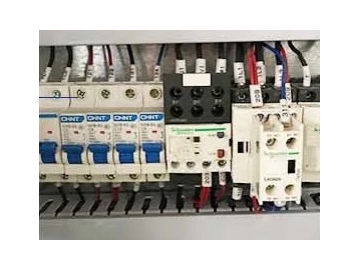

2. Componentes electrónicos de SCHNEIDER ELECTRIC
  1. Piezas elecrónicas de alta calidad que funcionan a la perfección incluso si la electricidad no es estable; además, los clientes pueden adquirir las piezas de repuesto en cualquier parte del mundo
  2. Inversor de frecuencia
  3. Los motores para el recorrido del tope posterior son controlados por el inversor, esto ayuda a lograr una alta precisión de posicionamiento del tope posterior.

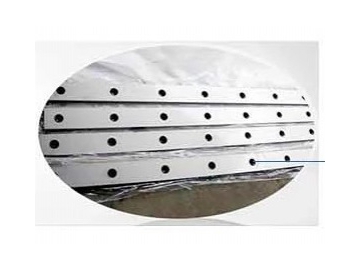

2. Cuchilla de corte
  1. Cuchilla superior con 4 filos, al igual que la cuchilla inferior que tiene 4 filos cortantes.
Husillo de bolas HIWIN
1. Ajusta del tope posterior hacia arriba o hacia abajo

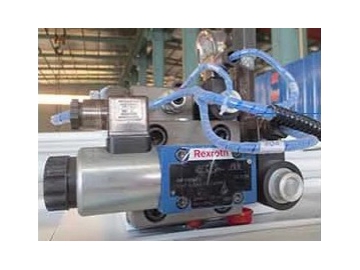

2. Válvula REXROTH
  1. Importada de una marca de renombre mundial REXROTH, que es sub marca de BOSCH; esta empresa en reconocida por ser expertos en brindar válvulas hidráulicas.
  2. Conector de tubos EMB
  3. Excelente estructura; se reduce la posibilidad de fuga de aceite

Detalles

Interruptor de pedal KACON
Ajuste de espacio entre cuchillas
Brazos frontales

Configuración Opcional

Cortina de luz
Soporte neumático posterior
Mesa de alimentación frontal

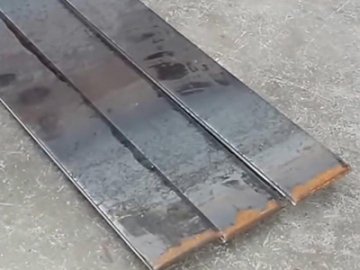

Exhibición de Muestras
