Barra colectora de aluminio con revestimiento de cobre (Barra colectora CCA)
Solicite un presupuesto

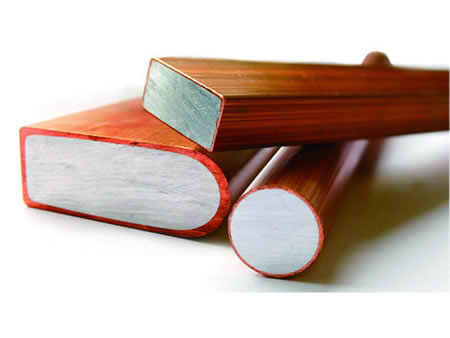

Las barras colectoras CCA son barras colectoras de aluminio recubiertas de cobre formadas por un núcleo sólido de aluminio de grado eléctrico y una capa externa de cobre de alta conductividad, fabricada con un proceso de unión de alta presión. Nuestras barras colectoras brindan ventajas como un peso ligero y un bajo costo, al mismo tiempo que mantiene las propiedades de superficie de las barras colectoras de cobre. Por este motivo, las barras colectoras CCA de Huawang son una alternativa más económica a las barras colectoras de cobre.
En Huawang podemos ofrecer barras colectoras CCA con una amplia variedad de opciones de áreas transversales que se adecuan a una infinidad de necesidades.
Aplicaciones
- Barra colectora para interruptor de distribución de alto y bajo voltaje (Barra colectora de aluminio recubierta de cobre)
- Barra colectora de alto y bajo voltaje, barra colectora combinada, riel de conducción (Barra colectora de aluminio recubierta de cobre)
- Bobinas de transformador y bobinas de reactor (Alambre de aluminio recubierto de cobre plano)
- Varios tipos de conectores bimetálicos de aluminio-cobre
Comparación de la capacidad de carga entre la barra colectora CCA y la barra colectora de cobre (en un ambiente a 35°C)
Grosor*Ancho(mm) | Capacidad de carga de la barra colectora CCA (A) | Grosor de la capa de cobre (mm) | Capacidad de carga de la barra colectora de cobre (A) |
3*30 | 280 | ≥0.30 | 327A |
3*40 | 320 | 373 | |
3*50 | 400 | 470 | |
3*60 | 445 | 518 | |
3*80 | 540 | 627 | |
3*100 | 705 | 819 | |
4*30 | 320 | ≥0.40 | 370 |
4*40 | 425 | 494 | |
4*50 | 530 | 617 | |
4*60 | 638 | 740 | |
4*70 | 684 | 795 | |
4*100 | 850 | 988 | |
4*120 | 1046 | 1217 | |
4*135 | 1140 | 1325 | |
5*30 | 345 | ≥0.50 | 400 |
5*40 | 458 | 533 | |
5*50 | 573 | 666 | |
5*60 | 688 | 800 | |
5*70 | 773 | 899 | |
5*80 | 840 | 977 | |
5*100 | 1105 | 1284 | |
5.5*140 | 1605 | ≥0.55 | 1867 |
6*30 | 369 | ≥0.60 | 429 |
6*40 | 490 | 572 | |
6*50 | 594 | 716 | |
6*60 | 739 | 859 | |
6*70 | 860 | 1000 | |
6*80 | 948 | 1102 | |
6*100 | 1232 | ≥0.55 | 1433 |
6*120 | 1428 | 1660 | |
6*140 | 1658 | 1928 | |
8*30 | 435 | ≥0.80 | 506 |
8*40 | 545 | 633 | |
8*50 | 788 | 916 | |
8*60 | 841 | 978 | |
8*80 | 1120 | 1304 | |
8*100 | 1401 | ≥0.75 | 1630 |
8*120 | 1598 | 1858 | |
8*135 | 1855 | 2157 | |
8*140 | 1969 | 2289 | |
10*20 | 425 | ≥1.00 | 494 |
10*40 | 735 | 855 | |
10*50 | 785 | 913 | |
10*60 | 943 | 1096 | |
10*80 | 1256 | 1461 | |
10*100 | 1572 | ≥0.95 | 1828 |
10*120 | 1886 | 2193 | |
10*125 | 1968 | 2289 | |
10*140 | 2125 | 2470 | |
12*60mm | 1020 | ≥1.20 | 1186 |
