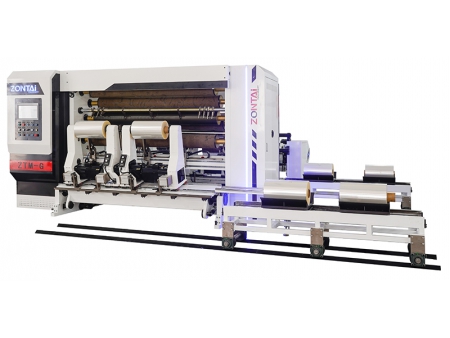

Cortadora rebobinadora de papel/película autoadhesiva, ZTM-K
Solicite un presupuesto
Nosotros: http://converting-machinery.com.ar/1-7-servo-driven-high-speed-slitting-rewinding-machine.html
Adecuado para varios tipos de papel y película
La cortadora rebobinadora servoaccionada ZTM-K adopta tres servomotores, es adecuada para procesar rollos de papel y película con una alta velocidad de hasta 500 metros por minuto. Esta cortadora rebobinadora de alta velocidad es capaz de cortar y rebobinar amplia variedad de sustratos, como celofán, PET, OPP, CPP, PS, PVC, PE, película óptica, así como papel sin imprimir e impreso con un rango de espesor de 10-500 micras.
Especificaciones
Detalles
Modelo | | |
Ancho de banda | 1300mm | 1600mm |
Max. diámetro de desenrollado | 1200mm | 1200mm |
Max. diámetro de rebobinado | 600mm | 600mm |
Diámetro del núcleo de papel | 76mm | 76mm |
Velocidad mecánica | 10-500m/min | 10-500m/min |
Tolerancia de EPC | 0.1mm | 0.1mm |
Min. ancho de corte | 50mm | 50mm |
Potencia total | 15kW | 18kW |
Peso de la máquina | 7500kg | 8000kg |
Dimensiones totales | 4300mm×4500mm×2100mm | 4300mm×4800mm×2100mm |
- Soporte de desenrollado separado
- Unidad de desenrollado sin eje con cargador automático
- Cuchillas para cortar películas
- Mesa de empalme
- Panel de control de pantalla táctil en la parte frontal, rack de descarga en el lado derecho
- Cuchillo circular estándar
- Rebobinado de película / papel utilizando eje de rebobinado diferencial
- Zona de corte con protección de cuchillo
- Servoaccionamiento Rexroth
- Cuchillas circulares neumáticas (opcional)
- Sistema de movimiento automático de cuchillas (opcional)
- PLC Siemens
- Esta cortadora rebobinadora es versátil para convertir gran variedad de rollos de película y papel.
- El control PLC basado en microprocesador de alto rendimiento se combina con una pantalla táctil a color que es móvil, lo que permite al operador controlar la máquina en la estación de desenrollado o en la estación de rebobinado.
- Los rollos de acabado superficial de alta gama no dejan arañazos al cortar y rebobinar películas ópticas o películas recubiertas.
- La estación de rebobinado combina la técnica de medición de diámetro en tiempo real. Tiene un sensor ultrasónico para medir con precisión el diámetro del rollo en solo 0.05 segundos y el sistema de control PLC calcula automáticamente la tensión óptima para compensar el cambio de diámetro.
- El rebobinador portátil de residuos de recorte permite un rebobinado suave de recorte al mismo tiempo que reduce la cantidad de polvo para mantener limpio el entorno de trabajo.
- Unidad de desenrollado sin eje para la carga automática de rollos principales, capacidad de carga de más de 1500kg;
- Eje de fricción diferencial neumático de 3 pulgadas en la estación de rebobinado (el eje de 6 pulgadas es opcional);
- Estación de corte con velocidad máxima de 500m/min;
- Totalmente accionado por servomotor (un servomotor principal, dos servomotores para rebobinado);
- Configurado con cuchillas de afeitar y cuchillos circulares (10 juegos para cada uno) para cortar película y papel;
- La mesa de empalme se encuentra entre la estación de desenrollado y la estación de corte para el empalme de banda;
- Tenazas o nip de rollos de goma;
- Función anti-arañazos;
- Sistema automático de medición del diámetro del rollo en la estación de rebobinado;
- Dispositivo automático de empuje de rollo terminado;
- Dispositivo de descarga rotativa;
- Eje de rebobinado de 6 pulgadas;
- Sistema de posicionamiento del núcleo láser;
- Sistema de movimiento automático para cuchillas y cuchillos circulares
