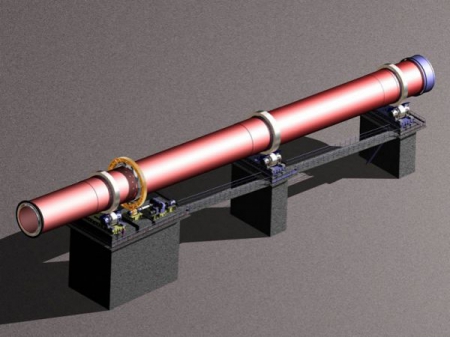

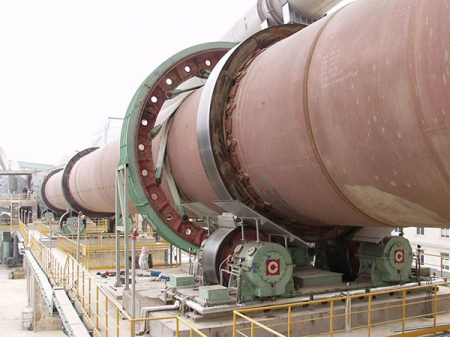

El horno giratorio es un elemento con innovadoras técnicas de combustión que se utiliza para calcinar y sinterizar materiales como, cemento Clinker, polvo seco y ferrita. Nuestros hornos giratorios se utilizan en una serie de industrias, como la de cemento, la metalúrgica y la química, y su capacidad varía desde 300 t/d a 10000 t/d. Proveemos con nuestros hornos a más de 500 líneas de producción de cemento, en diferentes proyectos, como alguno en Pakistán, Vietnam, Medio Oriente, África y proyectos SPCC, CCC, RCC, SCC, YCC en Arabia Saudita.

Parámetros técnicos
Tamaño (m) Capacidad (t/d) Inclin. horno (%) Soportes (pc) Propulsión Velocidad giratoria Conduc. ppal Conduc. Aux.
Cond. ppal(r/m) Cond. Aux (r/m) Potencia Motor (KW) Reductor Potencia motor(KW) Reductor
Φ4x60 2500 4 3 Hidráulica 0.41-4.07 8.2 315 22.4 22 45
Φ4.3x64 3500 4 3 Hidráulica 0.4-4.0 7.93 400 31.5 30 45
Φ4.8x74 5000 4 3 Hidráulica 0.35-4 8.52 630 42.226 55 28
Φ5.0x74 6000 4 3 Hidráulica 0.35-4 7.58 710 28 55 45
Φ5.6x87 8000 4 3 Hidráulica Max4.23 8.7 800 23.901 90 35.795
Φ6.0x95 10000 4 3 Hidráulica Max5 9.2 950X2 26.646 132 35.795
Partes del horno giratorio

Tiene una carcasa, motor principal, cubre motor, rodillo de soporte, propulsión hidráulica, sello de la cabeza del horno y sello de la cola del horno.

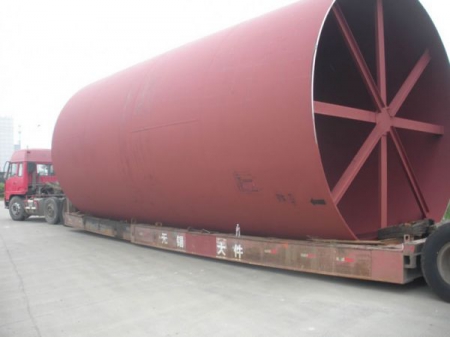

Carcasa
La parte inferior del horno giratorio tiene placas distribuidas uniformemente, con placas flotantes, que ayudan a su instalación y se reemplazan.

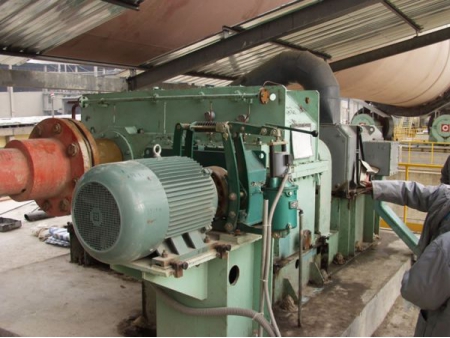

Motor principal

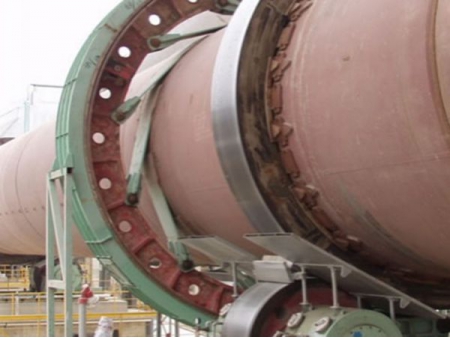

Motor
Cuando el motor principal se corta, el motor auxiliar sigue funcionando para evitar que la carcasa del horno giratorio de doble.

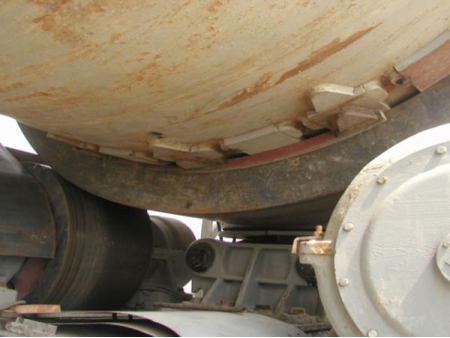

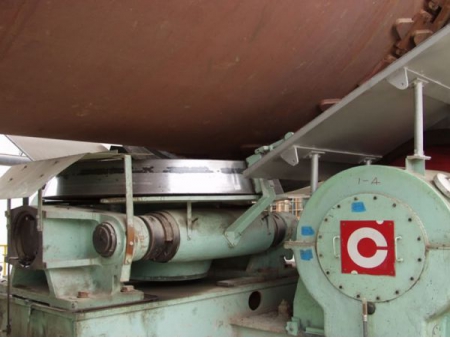

Rodillo de soporte
El rodillo de soporte recibe la totalidad del peso del horno giratorio y lo fija para asegurar su correcto funcionamiento.

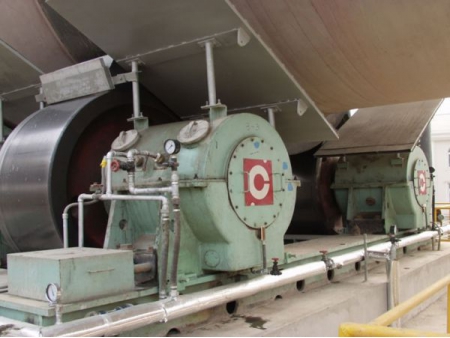

Propulsión hidráulica
La función principal del propulsor hidráulico es la asegurar que el movimiento axial de del anillo de montaje y del horno a una determinada velocidad, y de hacer que el rodillo de soporte y el anillo de montaje trabajen uniformemente, asegurando una larga vida útil del equipo.

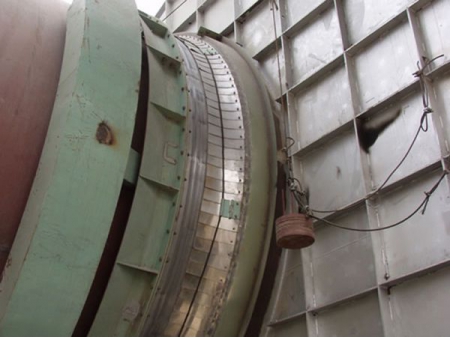

Sello
El horno giratorio se sella con grafito, para obtener un sellado correcto. Hay dos maneras de evitar el exceso de partículas finas de clinker, ya sea descargando el clinker en la tolva de recolección de cenizas o directamente en el enfriador de parrilla.
