Extractores de varillaje HDD

Los Extractores de varillaje que producimos en Caston se diseñan para obtener una duración prolongada. Por esa razón, fabricamos estos extractores de varillaje de perforación con barras de acero tratado térmicamente. Con el objetivo de obtener una mayor dureza en el área roscada se realiza un tratamiento láser o de nitruración. Podemos fabricar extractores de acuerdo a las diferentes exigencias de cada cliente.

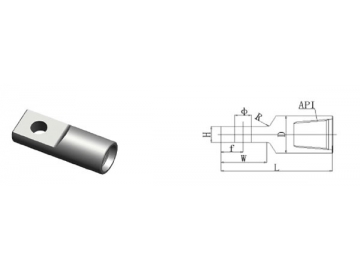

Parámetros del extractor con rosca externa

Especificación	Diámetro	Longitud	Ancho	f	H	φ	API	Kg
DT60BT-01	75	200	100	40	30	32	60/1"5	3.5
DT73BT-01	82	230	115	55	40	42	NC23	5.2
DT73BT-03	90	250	115	55	40	42	NC26	7.8
DT89BT-01	105	270	115	55	45	42	NC31	9
DT102BT-01	120	280	115	55	45	42	NC31	12
DT114BT-01	127	280	115	56	45	46	NC38	15
DT127BT-01	165	450	200	107	70	76	NC50	58
DT140BT-01	190	480	215	115	100	96	51/2FH	70

Parámetros del extractor con rosca interna

Modelo	Diámetro	Longitud	Ancho	f	H	φ	API
DT60BT-02	75	200	100	40	30	32	60/1"5	4
DT73BT-02	82	230	115	55	40	42	NC23	5.5
DT73BT-04	90	250	115	55	40	42	NC26	6.8
DT89BT-02	105	270	115	55	45	42	NC31	9
DT102BT-01	120	280	115	55	45	42	NC31	10.5
DT114BT-02	127	280	115	56	45	46	NC38	12
DT127BT-02	165	450	200	107	70	76	NC50	52
DT140BT-02	190	480	215	115	100	96	51/2FH	66

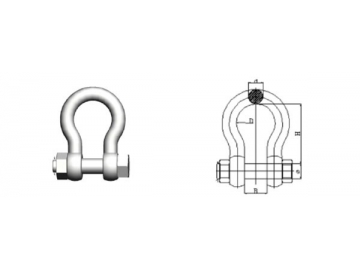

Parámetros del Grillete forma D de alta resistencia

Modelo	Carga permitida (T)	Parámetros principales (mm)					kg
Modelo	Carga permitida (T)	d	φ	B	D	H
DTXK2-1/4	45	58	65	95	160	235	32
DTXT2-1/2	55	64	70	105	185	268	45
DTXK2-3/4	60	70	78	110	200	290	60
DTXK3----	85	76	82	120	230	340	75
DTVK3-1/4	100	86	92	130	235	360	100
DTXK3-1/2	120	90	95	154	240	370	120
DTXK4----	150	102	108	160	255	380	160
DTXK4-1/4	175	108	120	170	265	380	190
DTXK4-3/4	200	120	130	185	280	395	300
DTXK5----	250	127	140	210	330	470	350
DTXK6----	300	152	170	220	350	520	500
DTXK7----	400	178	190	230	365	575	700
