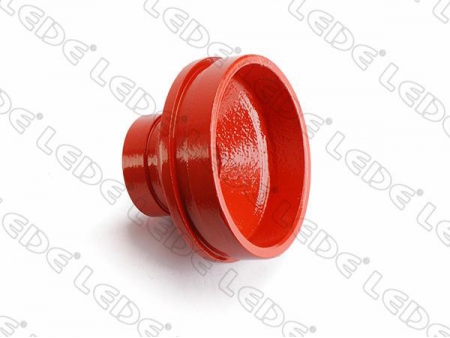

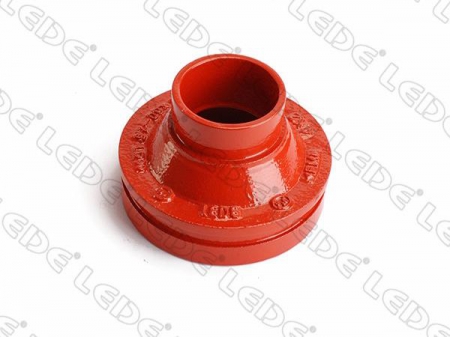

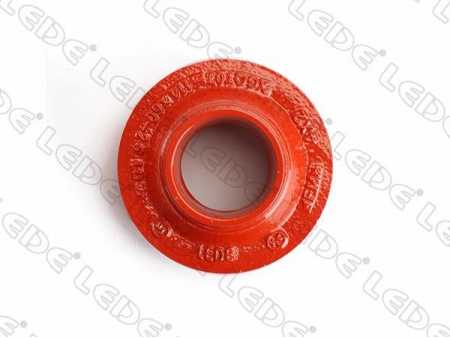

Reducción ranurada
Introducción del producto
Hierro dúctil (ASTM A536)
Presión: presión de trabajo del agua 300 psi
Prueba: de acuerdo con las normas ANSI / AWWA C110 / A21.10 según corresponda.
Aprobaciones: listado por Underwriters Laboratories y aprobado por Factory Mutual.
Normas: ANSI / AWWA C110 / A21.10 según corresponda.
Revestimiento: revestimiento sellado (material asfáltico) por dentro y por fuera, aprobado por NSF61
Opciones de revestimiento:epoxi, pintura, dacromet, galvanizado en caliente.

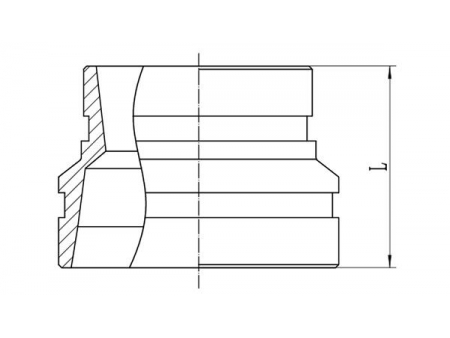

| Tamaño nominal mm/in | Diámetro externo del tubo mm/pulgada | Dimensiones L(mm) | Presión de trabajo (psi) |
| 40×32 | 48.3×42.4 | 64 | 300 |
| 11 / 2 ×1 1 / 4 | 1.9×1.669 | ||
| 50×32 | 60.3×42.4 | 64 | |
| 2×11 / 4 | 2.375×1.669 | ||
| 50×40 | 60.3×48.3 | 64 | |
| 2×11 / 2 | 2.375×1.9 | ||
| 65×32 | 73×42.4 | 64 | |
| 21 / 2 ×1 1 / 4 | 2.875×1.669 | ||
| 65×40 | 73×48.3 | 64 | |
| 21 / 2 ×1 1 / 2 | 2.875×1.9 | ||
| 65×50 | 73×60.3 | 64 | |
| 21 / 2 ×2 | 2.875×2.375 | ||
| 65×40 | 76.1×48.3 | 64 | |
| 21 / 2 ×1 1 / 2 | 3×1.9 | ||
| 65×50 | 76.1×60.3 | 64 | |
| 21 / 2 ×2 | 3×2.375 | ||
| 80×32 | 88.9×42.4 | 64 | |
| 3×11 / 4 | 3.5×1.669 | ||
| 80×40 | 88.9×48.3 | 64 | |
| 3×11 /2 | 3.5×1.9 | ||
| 80×50 | 88.9×60.3 | 64 | |
| 3×2 | 3.5×2.375 | ||
| 80×65 | 88.9×73 | 64 | |
| 3×21 / 2 | 3.5×2.875 | ||
| 80×65 | 88.9×76.1 | 64 | |
| 3×21 / 2 | 3.5×3 | ||
| 100×50 | 108×60.3 | 76 | |
| 4×2 | 4.25×2.375 | ||
| 100×65 | 108×73 | 76 | |
| 4×21 / 2 | 4.25×2.875 | ||
| 100×65 | 108×76.1 | 76 | |
| 4×21 / 2 | 4.25×3 | ||
| 100×80 | 108×88.9 | 76 | |
| 4×3 | 4.25×3.5 | ||
| 100×32 | 114.3×42.4 | 76 | |
| 4×11 / 4 | 4.5×1.669 | ||
| 100×40 | 114.3×48.3 | 76 | |
| 4×11 / 2 | 4.5×1.9 | ||
| 100×50 | 114.3×60.3 | 76 | |
| 4×2 | 4.5×2.375 | ||
| 100×65 | 114.3×73 | 76 | |
| 4×21 / 2 | 4.5×2.875 | ||
| 100×65 | 114.3×76.1 | 76 | |
| 4×21 / 2 | 4.5×3 | ||
| 100×80 | 114.3×88.9 | 76 | |
| 4×3 | 4.5×3.5 | ||
| 125×50 | 133×60.3 | 85 | |
| 5×2 | 5.25×2.375 | ||
| 125×65 | 133×73 | 85 | |
| 5×21 / 2 | 5.25×2.875 | ||
| 125×65 | 133×76.1 | 85 | |
| 5×21 / 2 | 5.25×3 | ||
| 125×80 | 133×88.9 | 85 | |
| 5×3 | 5.25×3.5 | ||
| 125×100 | 133×108 | 85 | |
| 5×4 | 5.25×4.25 | ||
| 125×100 | 133×114.3 | 85 | |
| 5×4 | 5.25×4.5 | ||
| 125×50 | 139.7×60.3 | 85 | |
| 5×2 | 5.5×2.375 | ||
| 125×65 | 139.7×73 | 85 | |
| 5×21 / 2 | 5.5×2.875 | ||
| 125×65 | 139.7×76.1 | 85 | |
| 5×21 / 2 | 5.5×3 | ||
| 125×80 | 139.7×88.9 | 85 | |
| 5×3 | 5.5×3.5 | ||
| 125×100 | 139.7×108 | 85 | |
| 5×4 | 5.5×4.25 | ||
| 125×100 | 139.7×114.3 | 85 | |
| 5×4 | 5.5×4.5 | ||
| 125×50 | 141.3×60.3 | 85 | |
| 5×2 | 5.563×2.375 | ||
| 125×65 | 141.3×73 | 85 | |
| 5× 2 1 /2 | 5.563×2.875 | ||
| 125×65 | 141.3×76.1 | 85 | |
| 5× 2 1 /2 | 5.563×3 | ||
| 125×80 | 141.3×88.9 | 85 | |
| 5×3 | 5.563×3.5 | ||
| 125×100 | 141.3×114.3 | 85 | |
| 5×4 | 5.563×4.5 | ||
| 150×50 | 159×60.3 | 85 | |
| 6×2 | 6.25×2.375 | ||
| 150×65 | 159×73 | 85 | |
| 6×21 / 2 | 6.25×2.875 | ||
| 150×65 | 159×76.1 | 85 | |
| 6×21 / 2 | 6.25×3 | ||
| 150×80 | 159×88.9 | 85 | |
| 6×3 | 6.25×3.5 | ||
| 150×100 | 159×108 | 85 | |
| 6×4 | 6.25×4.25 | ||
| 150×100 | 159×114.3 | 85 | |
| 6×4 | 6.25×4.5 | ||
| 150×125 | 159×133 | 85 | |
| 6×5 | 6.25×5.25 | ||
| 150×125 | 159×139.7 | 85 | |
| 6×5 | 6.25×5.5 | ||
| 150×50 | 165.1×60.3 | 85 | |
| 6×2 | 6.5×2.375 | ||
| 150×65 | 165.1×73 | 85 | |
| 6×21 / 2 | 6.5×2.875 | ||
| 150×65 | 165.1×76.1 | 85 | |
| 6×21 / 2 | 6.5×3 | ||
| 150×80 | 165.1×88.9 | 85 | |
| 6×3 | 6.5×3.5 | ||
| 150×100 | 165.1×108 | 85 | |
| 6×4 | 6.5×4.25 | ||
| 150×100 | 165.1×114.3 | 85 | |
| 6×4 | 6.5×4.5 | ||
| 150×125 | 165.1×133 | 85 | |
| 6×5 | 6.5×5.25 | ||
| 150×125 | 165.1×139.7 | 85 | |
| 6×5 | 6.5×5.5 | ||
| 150×50 | 168.3×60.3 | 85 | |
| 6×2 | 6.63×2.375 | ||
| 150×65 | 168.3×73 | 85 | |
| 6×21 / 2 | 6.625×2.875 | ||
| 150×65 | 168.3×76.1 | 85 | |
| 6×21 / 2 | 6.625×2.375 | ||
| 150×80 | 168.3×88.9 | 85 | |
| 6×3 | 6.625×3.5 | ||
| 150×100 | 168.3×114.3 | 85 | |
| 6×4 | 6.625×4.5 | ||
| 150×125 | 168.3×139.7 | 85 | |
| 6×5 | 6.625×5.5 | ||
| 200×65 | 219.1×76.1 | 85 | |
| 8×21 / 2 | 8.63×3 | ||
| 200×80 | 219.1×88.9 | 85 | |
| 8×3 | 8.625×3.5 | ||
| 200×100 | 219.1×108 | 85 | |
| 8×4 | 8.625×4.25 | ||
| 200×100 | 219.1×114.3 | 85 | |
| 8×4 | 8.625×4.5 | ||
| 200×125 | 219.1×139.7 | 85 | |
| 8×5 | 8.625×5.5 | ||
| 200×150 | 219.1×159 | 85 | |
| 8×6 | 8.625×6.25 | ||
| 200×150 | 219.1×165.1 | 85 | |
| 8×6 | 8.63×6.5 | ||
| 200×150 | 219.1×168.3 | 85 | |
| 8×6 | 8.625×6.63 | ||
| 250×100 | 273×108 | 90 | |
| 10×4 | 10.75×4.25 | ||
| 250×100 | 273×114.3 | 90 | |
| 10×4 | 10.75×4.5 | ||
| 250×125 | 273×133 | 90 | |
| 10×5 | 10.75×5.25 | ||
| 250×125 | 273×139.7 | 90 | |
| 10×5 | 10.75×5.5 | ||
| 250×150 | 273×159 | 90 | |
| 10×6 | 10.75×6.25 | ||
| 250×150 | 273×165.1 | 90 | |
| 10×6 | 10.75×6.5 | ||
| 250×200 | 273×219.1 | 90 | |
| 10×8 | 10.75×8.625 | ||
| 300×100 | 323.9×114.3 | 90 | |
| 12×4 | 12.75×4.5 | ||
| 300×125 | 323.9×133 | 90 | |
| 12×5 | 12.75×5.25 | ||
| 300×125 | 323.9×139.7 | 90 | |
| 12×5 | 12.75×5.5 | ||
| 300×150 | 323.9×159 | 90 | |
| 12×6 | 12.75×6.25 | ||
| 300×150 | 323.9×165.1 | 90 | |
| 12×6 | 12.75×6.625 | ||
| 300×200 | 323.9×219.1 | 90 | |
| 12×8 | 12.75×8.63 | ||
| 300×250 | 323.9×273 | 90 | |
| 12×10 | 12.75×10.75 | ||
La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de reducciones ranuradas, proporciona productos de conexión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de reducciones ranuradas para tubería ranurada, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto reducción ranurada de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
