Cruz de reducción para tubería ranurada
Características
Listada por UL, FM y aprobada por Factory Mutual para servicio 300 PSI.
Hierro dúctil conforme a las normas ASTM A536
Dimensiones conforme a las normas ANSI B 16.4 CLASS 125
Las roscas son NPT por ANSI/ASME B1.20.1.
Información técnica

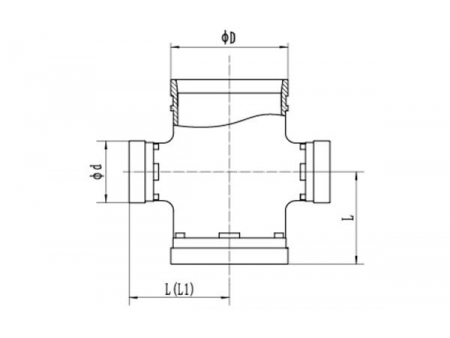

Tamaño nominal mm/in | Diámetro externo del tubo mm/pulgada | Dimensiones | Presión de trabajo (psi) | |||
L(mm) | D | d | ||||
L | L1 | mm | mm | |||
65× 32 | 73×42.4 | 76 | 73 | 42 | 300 | |
21/2x11/4 | 2.875×1.669 | |||||
65× 40 | 73×48.3 | 76 | 73 | 48 | ||
21/2x11/2 | 2.875×1.9 | |||||
65× 50 | 73×60.3 | 76 | 73 | 60 | ||
21/2x2 | 2.875×2.375 | |||||
65× 32 | 76.1× 42.4 | 76 | 76 | 42 | ||
21/2x1/4 | 3× 1.669 | |||||
65× 40 | 76.1× 48.3 | 76 | 76 | 48 | ||
21/2x11/2 | 3× 1.9 | |||||
65× 50 | 76.1×60.3 | 76 | 76 | 60 | ||
21/2x2 | 3×2.375 | |||||
80× 32 | 88.9× 42.4 | 86 | 89 | 42 | ||
3x11/4 | 3.5× 1.669 | |||||
80× 40 | 88.9× 48.3 | 86 | 89 | 48 | ||
3x11/2 | 3.5× 1.9 | |||||
80×50 | 88.9×60.3 | 86 | 89 | 60 | ||
3×2 | 3.5×2.375 | |||||
80×65 | 88.9×76.1 | 86 | 89 | 76 | ||
3x21/2 | 3.5×3 | |||||
100×50 | 108×60.3 | 90 | 98* | 108 | 60 | |
4×2 | 4.25×2.375 | |||||
100×65 | 108×76.1 | 90 | 98* | 108 | 76 | |
4x21/2 | 4.25×3 | |||||
100×80 | 108×88.9 | 90 | 98* | 108 | 89 | |
4×3 | 4.25×3.5 | |||||
100×32 | 114.3×42.4 | 90 | 98* | 114 | 42 | |
4x11/4 | 4.5×1.669 | |||||
100×40 | 114.3×48.3 | 90 | 98* | 114 | 48 | |
4x11/2 | 4.5×1.9 | |||||
100×50 | 114.3×60.3 | 90 | 98* | 114 | 60 | |
4×2 | 4.5×2.375 | |||||
100×65 | 114.3×76.1 | 90 | 98* | 114 | 76 | |
4x21/2 | 4.5×3 | |||||
100×80 | 114.3×88.9 | 90 | 98* | 114 | 89 | |
4×3 | 4.5×3.5 | |||||
125×65 | 133×76.1 | 105 | 133 | 76 | ||
5x21/2 | 5.25×3 | |||||
125×80 | 133×88.9 | 105 | 133 | 89 | ||
5×3 | 5.25×3.5 | |||||
125×100 | 133×108 | 105 | 133 | 108 | ||
5×4 | 5.25×4.25 | |||||
125×100 | 133×114.3 | 105 | 133 | 114 | ||
5×4 | 5.25×4.5 | |||||
125×50 | 139.7×60.3 | 105 | 140 | 60 | ||
5×2 | 5.5×2.375 | |||||
125×65 | 139.7×76.1 | 105 | 140 | 76 | ||
5x21/2 | 5.5×3 | |||||
125×80 | 139.7×88.9 | 105 | 140 | 89 | ||
5×3 | 5.5×3.5 | |||||
125×100 | 139.7×108 | 105 | 140 | 108 | ||
5×4 | 5.5×4.25 | |||||
125×100 | 139.7×114.3 | 105 | 140 | 114 | ||
5×4 | 5.5×4.5 | |||||
125×50 | 141.3×60.3 | 105 | 141 | 60 | ||
5×2 | 5.563×2.375 | |||||
125×65 | 141.3×73 | 105 | 141 | 73 | ||
5x21/2 | 5.563×2.875 | |||||
125×80 | 141.3×88.9 | 105 | 141 | 89 | ||
5×3 | 5.563×3.5 | |||||
125×100 | 141.3×108 | 105 | 141 | 108 | ||
5×4 | 5.563×4.25 | |||||
125×100 | 141.3×114.3 | 105 | 141 | 114 | ||
5×4 | 5.563×4.5 | |||||
150×65 | 159×76.1 | 110 | 120* | 159 | 76 | |
6x21/2 | 6.25×3 | |||||
150×80 | 159×88.9 | 110 | 120* | 159 | 89 | |
6×3 | 6.25×3.5 | |||||
150×100 | 159×108 | 110 | 120* | 159 | 108 | |
6×4 | 6.25×4.25 | |||||
150×100 | 159×114.3 | 110 | 120* | 159 | 114 | |
6×4 | 6.25×4.5 | |||||
150×125 | 159×133 | 110 | 120* | 159 | 133 | |
6×5 | 6.25×5.25 | |||||
150×50 | 165.1×60.3 | 110 | 120* | 165 | 60 | |
6×2 | 6.5×2.375 | |||||
150×65 | 165.1×76.1 | 110 | 120* | 165 | 76 | |
6x21/2 | 6.5×3 | |||||
150×80 | 165.1×88.9 | 110 | 120* | 165 | 89 | |
6×3 | 6.5×3.5 | |||||
150×100 | 165.1×108 | 110 | 120* | 165 | 108 | |
6×4 | 6.5×4.25 | |||||
150×100 | 165.1×114.3 | 110 | 120* | 165 | 114 | |
6×4 | 6.5×4.5 | |||||
150×125 | 165.1×133 | 110 | 120* | 165 | 133 | |
6×5 | 6.5×5.25 | |||||
150×125 | 165.1×139.7 | 110 | 120* | 165 | 140 | |
6×5 | 6.5×5.5 | |||||
150×50 | 168.3×60.3 | 110 | 120* | 168 | 60 | |
6×2 | 6.625×2.375 | |||||
150×65 | 168.3×76.1 | 110 | 120* | 168 | 76 | |
6x21/2 | 6.625×3 | |||||
150×80 | 168.3×88.9 | 110 | 120* | 168 | 89 | |
6×3 | 6.625×3.5 | |||||
150×100 | 168.3×108 | 110 | 120* | 168 | 108 | |
6×4 | 6.625×4.25 | |||||
150×100 | 168.3×114.3 | 110 | 120* | 168 | 114 | |
6×4 | 6.625×4.5 | |||||
150×125 | 168.3×133 | 110 | 120* | 168 | 133 | |
6×5 | 6.625×5.25 | |||||
150×125 | 168.3×139.7 | 110 | 120* | 168 | 140 | |
6×5 | 6.625×5.5 | |||||
200×65 | 219.1×76.1 | 146 | 219 | 76 | ||
8x21/2 | 8.625×3 | |||||
200×80 | 219.1×88.9 | 146 | 219 | 89 | ||
8×3 | 8.625×3.5 | |||||
200×100 | 219.1×108 | 146 | 219 | 108 | ||
8×4 | 8.625×4.25 | |||||
200×100 | 219.1×114.3 | 146 | 219 | 114 | ||
8×4 | 8.625×4.5 | |||||
200×125 | 219.1×133 | 146 | 219 | 133 | ||
8×5 | 8.625×5.25 | |||||
200×125 | 219.1×139.7 | 146 | 219 | 140 | ||
8×5 | 8.625×5.5 | |||||
200×150 | 219.1×159 | 146 | 219 | 159 | ||
8×6 | 8.625×6.25 | |||||
200×150 | 219.1×165.1 | 146 | 219 | 165 | ||
8×6 | 8.625×6.5 |
La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de cruz de reducción para tubería ranurada, proporciona productos de conexión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de cruz de reducción para tubería ranurada, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto cruz de reducción de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
