Máquina para fabricar bolsas de papel con manija enrollada automática, tipo rollo continuo, SBH330B/450B-HD

Máquina para fabricar bolsas de papel con manija enrollada automática, tipo rollo continuo,  SBH330B/450B-HD
Máquina para fabricar bolsas de papel con manija enrollada automática, tipo rollo continuo,  SBH330B/450B-HD
Máquina para fabricar bolsas de papel con manija enrollada automática, tipo rollo continuo,  SBH330B/450B-HD
Máquina para fabricar bolsas de papel con manija enrollada automática, tipo rollo continuo,  SBH330B/450B-HD
Máquina para fabricar bolsas de papel con manija enrollada automática, tipo rollo continuo,  SBH330B/450B-HD
Máquina para fabricar bolsas de papel con manija enrollada automática, tipo rollo continuo,  SBH330B/450B-HD
Solicite un presupuesto

Esta máquina está diseñada para producir bolsas de papel de fondo cuadrado con una manija enrollada a partir de rollos de papel, rollos de parches de papel y cuerda de papel. Al implementar la producción de la manija, la aplicación de la manija, el formado de tubo, el corte de tubo y el perfilado de tubo con un proceso totalmente automático, esta máquina es especialmente adecuada para producir bolsas para envasar alimentos, ropa y productos de lujo.

  • Tambor de formado de fondo con asistencia de vacío
  • Unidad para manija enrollada
  • Dispositivo de placa motorizada servo, ajuste del ancho de la superficie y el tamaño del escudete automáticamente.

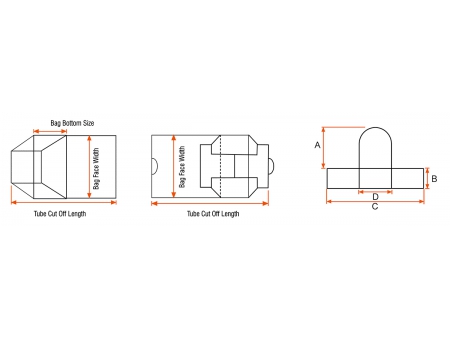

Diagrama esquemático de la bolsa
Información técnica
  • Modelo: SBH150B-2HD

    Grosor del papel (g/m²):
    40-150
    Longitud de corte del tubo (mm):
    191-320/191-430(★)
    Ancho de la cara de la bolsa (mm):
    120-200/80-200(★)
    Tamaño del fondo de la bolsa (mm):
    45-100
    Velocidad máx. (bolsas/min):
    150
  • Modelo: SBH330-2HD

    Grosor del papel (g/m²):
    45-180
    Longitud de corte del tubo (mm):
    280-430/280-540(★)
    Ancho de la cara de la bolsa (mm):
    120-330/120-330(★)
    Tamaño del fondo de la bolsa (mm):
    70-150
    Velocidad máx. (bolsas/min):
    150
  • Modelo: SBH330-5HD

    Grosor del papel (g/m²):
    45-180
    Longitud de corte del tubo (mm):
    280-430/280-540(★)
    Ancho de la cara de la bolsa (mm):
    180-330/120-330(★)
    Tamaño del fondo de la bolsa (mm):
    70-150
    Velocidad máx. (bolsas/min):
    150
  • Modelo: SBH330B-5HD

    Grosor del papel (g/m²):
    50-180
    Longitud de corte del tubo (mm):
    280-430/280-50(★)
    Ancho de la cara de la bolsa (mm):
    180-330/150-330(★)
    Tamaño del fondo de la bolsa (mm):
    70-180
    Velocidad máx. (bolsas/min):
    150
  • Modelo: SBH330BPro-5HD

    Grosor del papel (g/m²):
    50-180
    Longitud de corte del tubo (mm):
    280-430/280-530(★)
    Ancho de la cara de la bolsa (mm):
    180-330/150-330(★)
    Tamaño del fondo de la bolsa (mm):
    90-180
    Velocidad máx. (bolsas/min):
    150
  • Modelo: SBH450B-5HD

    Grosor del papel (g/m²):
    70-180
    Longitud de corte del tubo (mm):
    380-640/368-762(★)
    Ancho de la cara de la bolsa (mm):
    230-450/200-450(★)
    Tamaño del fondo de la bolsa (mm):
    90-205
    Velocidad máx. (bolsas/min):
    120
  • Modelo: SBH450B-6HD

    Grosor del papel (g/m²):
    70-180
    Longitud de corte del tubo (mm):
    380-640/368-762(★)
    Ancho de la cara de la bolsa (mm):
    230-450/200-450(★)
    Tamaño del fondo de la bolsa (mm):
    90-205
    Velocidad máx. (bolsas/min):
    120
  • Modelo: SBH450C-5HD

    Grosor del papel (g/m²):
    70-180
    Longitud de corte del tubo (mm):
    380-640/368-762(★)
    Ancho de la cara de la bolsa (mm):
    230-450/200-450(★)
    Tamaño del fondo de la bolsa (mm):
    120-260
    Velocidad máx. (bolsas/min):
    120
  • Modelo: SBH450C-6HD

    Grosor del papel (g/m²):
    80-180
    Longitud de corte del tubo (mm):
    380-640/368-762(★)
    Ancho de la cara de la bolsa (mm):
    230-450/200-450(★)
    Tamaño del fondo de la bolsa (mm):
    120-260
    Velocidad máx. (bolsas/min):
    120
Información técnica SBH150B-2HD SBH330-2HD SBH330-5HD SBH330B-5HD SBH330BPro-5HD SBH450B-5HD SBH450B-6HD SBH450C-5HD SBH450C-6HD
Ancho del rollo de papel (mm) 420-640 430-1050 550-1050 550-1050 570-1050 670-1310 670-1310 730-1310 730-1310
280-640(★) 405-1050(★) 405-1050(★) 465-1050(★) 505-1050(★) 610-1310(★) 610-1310(★) 690-1310(★) 690-1310(★)
Diámetro del rollo de papel (mm) ≤1500 ≤1500 ≤1500 ≤1500 ≤1500 ≤1500 ≤1500 ≤1500 ≤1500
Diámetro del núcleo del rollo de papel (mm) Φ76 Φ76 Φ76 Φ76 Φ76 Φ76 Φ76 Φ76 Φ76
Grosor del papel (gsm) 40-150 45-180 45-180 50-180 50-180 70-180 70-180 70-180 80-180
Longitud de corte del tubo (mm) 191-320 280-430 280-430 280-430 280-430 380-640 380-640 380-640 380-640
191-430(★) 280-540(★) 280-540(★) 280-540(★) 280-540(★) 368-762(★) 368-762(★) 368-762(★) 368-762(★)
Ancho de la cara de la bolsa (mm) 120-200 120-330 180-330 180-330 180-330 230-450 230-450 230-450 230-450
80-200(★) 120-330(★) 120-330(★) 150-330(★) 150-330(★) 200-450(★) 200-450(★) 200-450(★) 200-450(★)
Tamaño del fondo de la bolsa (mm) 45-100 70-150 70-150 70-180 90-180 90-205 90-205 120-260 120-260
Altura de la cuerda del mango (A) (mm) 102/115/125 102/115/125/140 102/115/125/140 102/115/125/140 102/115/125/140 102/115/125/140 115/125/140/150 102/115/125/140 115/125/140/150
Longitud de parche del mango (C) (mm) 95.25 95.25 152.4 152.4 152.4 152.4 190.5 152.4 190.5
Ancho de parche del mango (B) (mm) 40-50 40-50 40-50 40-50 40-50 40-50 40-50 40-50 40-50
Paso de cuerda (D) (mm) 47.6 47.6 76 76 76 76 95 76 95
Diámetro de la cuerda del mango (mm) Φ3-4.5 Φ3-4.5 Φ3-4.5 Φ3-4.5 Φ3-4.5 Φ3-4.5 Φ3-4.5 Φ3-4.5 Φ3-4.5
Diámetro del rollo de parche de papel del mango (mm) Φ1200 Φ1200 Φ1200 Φ1200 Φ1200 Φ1200 Φ1200 Φ1200 Φ1200
Ancho del rollo de parche de papel de mango (mm) 80-100 80-100 80-100 80-100 80-100 80-100 80-100 80-100 80-100
Grosor del parche de papel de mango (gsm) 90-135 90-135 90-135 90-135 90-135 90-135 90-135 90-135 90-135
Velocidad máx. (bolsas/min) 150 150 150 150 150 120 120 120 120
Potencia total (kW) 24.5 30.5 30.5 31.32 31.32 33.22 33.22 33.22 33.22
Peso de la máquina (kW) aprox 13000 aprox 16000 aprox 16000 aprox 16000 aprox 16000 aprox 18000 aprox 18000 aprox 18000 aprox 18000
Tamaño de la máquina ((L×An×Al)m) 12×5.5×2.5 13.6×6×2.5 13.6×6×2.5 13.6×6×2.5 13.6×6×2.5 14.8×6×2.5 14.8×6×2.5 14.8×6×2.5 14.8×6×2.5
Tres tipos de sello inferior sí (Dos) sí (Dos) sí (Dos) sí (Dos)
Dispositivo de corte servo del borde con o sin con o sin con o sin con o sin
Unidad de impresora flexográfica de 1-4 colores
Unidad servo de parche

Nota: "★" significa sin asa.

Características
  • El perfilador ajustable servo ajusta automáticamente el ancho de la superficie y el tamaño del escudete, reduciendo significativamente el tiempo de depuración.

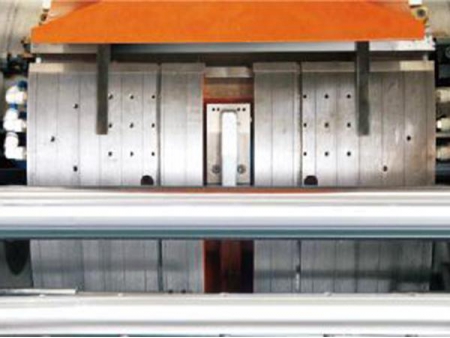

  • El tambor está equipado con un asistente de vacío para un mejor control durante la formación del fondo de la bolsa.
  • La máquina para hacer bolsas está equipada con un sistema de control eléctrico Mitsubishi y controlador de movimiento Mitsubishi (CPU) para poder lograr una alta velocidad y alta precisión, así como también el control de movimiento y una prueba de flujo de producción. Con una pantalla táctil, las funciones operativas resultan claras.
  • Equipada con un sistema guía WEB automático BST alemán, esta máquina puede reducir los desechos y mejorar la eficiencia.
  • Este modelo está equipado con un sistema adhesivo de pegamento en frío NORDSON americano para el sello lateral de la bolsa. El volumen de pegamento se ajusta automáticamente, al igual que la velocidad de la operación. Ya que el sistema reciclará el pegamento y se limpiará automáticamente, no se desperdicia pegamento.
  • La unidad de producción de manijas combina el sistema de pegamento en frío NORDSON Americano y el sistema de pegamento en caliente NORDSON, asegurando que la producción es más económica y eficiente.
  • También está equipada con un sistema de lubricación automático.
