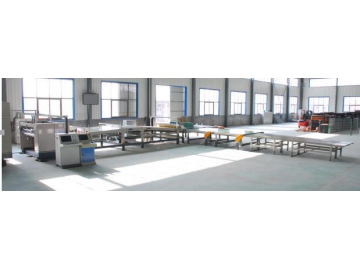

Sistema de marcado, corte y apilamiento (Tipo pórtico perpendicular)

Sistema de marcado, corte y apilamiento (Tipo pórtico perpendicular)
Solicite un presupuesto
Características:
  • Este sistema es capaz de almacenar 200 sets de instrucciones y cuenta con una interfaz hombre-máquina que permite la observación de los datos en la pantalla. Las instrucciones se pueden consultar, modificar, adicionar y cancelar en todo momento.
  • El motor de accionamiento se controla a través del servocontrolador KEB de Alemania, y utiliza un servomotor síncrono de alto rendimiento.
  • El cortador transversal es una hoja de acero; el engranaje rectificado y endurecido realiza una transmisión sin holgura lateral de alta precisión y posee una larga vida útil.
  • La máquina principal está hecha de hierro fundido gris, por lo que es sólida y resistente a las vibraciones.
  • La unidad de apilamiento posee una plataforma de pórtico para levantar y lograr una alta eficiencia de trabajo. Se divide en tres secciones con salida transversal en ángulo recto cuando alcanza una cantidad establecida: la primera sección de salida de papel es plana y con el cartón recto, la segunda sección corresponde al regulador de superposición longitudinal, y la tercera sección es de separación aerodinámica por puntos para acelerar la salida del cartón. La altura máxima de apilamiento de 1.3 m es ideal para la producción eficiente de empresas que imprimen productos de color.
Parámetros técnicos:
  • Ancho de trabajo: 1200-2500mm
  • Dirección operacional: izquierda o derecha (según la fábrica del cliente )
  • Velocidad mecánica máxima: 150m/min
  • Configuración mecánica: corte transversal helicoidal computarizado
  • Longitud mínima de corte: 300mm
  • Longitud máxima de corte: 9999mm
  • Precisión de corte: ±1mm (velocidad constante), ±1.5mm (velocidad variable)
  • 5 sets de cuchillas delgadas de ¢200
Diámetro de los rodillos:
  • Diámetro del eje de la cuchilla superior de corte transversal: ¢200mm (balanceo dinámico)
  • Diámetro del eje de la cuchilla inferior de corte transversal: ¢200mm (balanceo dinámico)
  • Diámetro del rodillo para el papel inferior: ¢156mm (balanceo dinámico)
  • Nota: Todos los rodillos están rectificados y cromados (excepto el eje de las cuchillas superior e inferior).
Parámetros del motor y los componentes eléctricos:
  • Potencia del motor de accionamiento principal: servomotor síncrono AC de 12.5KW.
  • Potencia del motor para el papel: 3kW (control de frecuencia)
  • Potencia del motor de alimentación de papel: 1.5KW (control de frecuencia)
  • Potencia del motor transversal: 0.75KW (control de frecuencia)
