Máquina laminadora

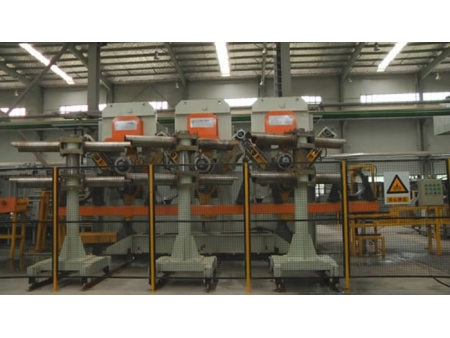

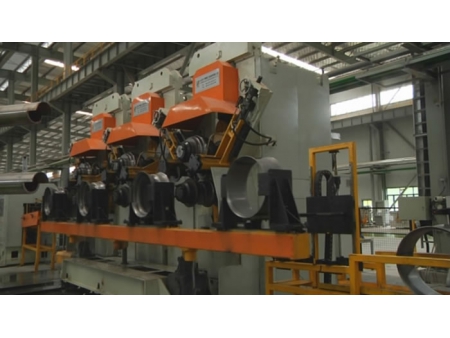

Esta máquina laminadora es una máquina de producción de llantas que se utiliza para el laminado simétrico o asimétrico de llantas de acero. Este equipo de laminado está formado por la máquina principal, el sistema de transmisión hidráulico, el sistema neumático, el sistema de control PLC y el sistema de lubricación.
Normalmente, las líneas de producción de llantas pequeñas y grandes llevan a cabo 3 procesos para completar el perfilado de llantas. Cada proceso incorpora una laminadora. Sin embargo, la línea ultra grande completa el laminado de llantas a través de 4 procesos. El cuarto proceso consiste en presionar la prensa de rodillo en un patrón no deslizante.

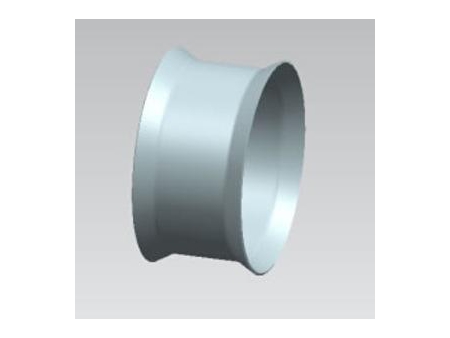

- 1r Proceso: Laminado

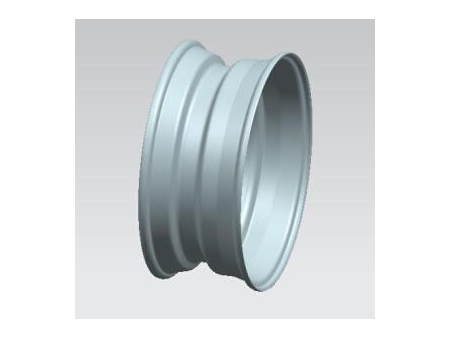

- 2º Proceso: Laminado

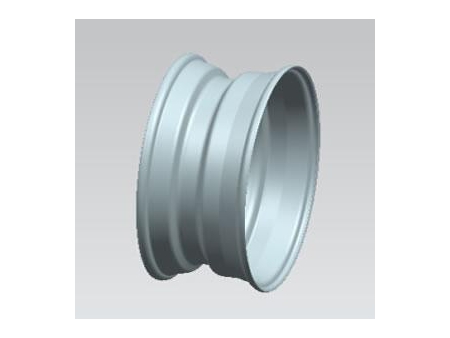

- 3r Proceso: Laminado

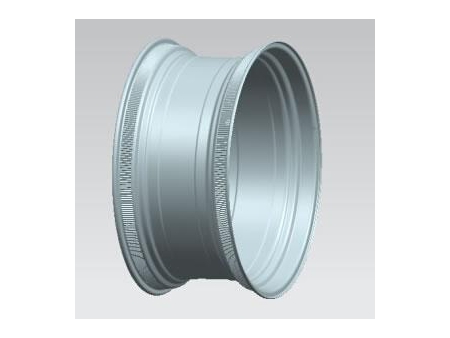

- 4º Proceso: Laminado de patrones antideslizantes
Características principales de la laminadora
1. Las matrices de conformado de esta laminadora de llantas cuentan con un diseño fácil de desmontar que garantiza el cambio rápido de la matriz y controla el proceso de cambio para que solo dure 30 minutos.
2. Las líneas de producción de llantas pequeñas incorporan 3 laminadoras que comparten una unidad de mecanismos de carga y descarga. Estos sistemas realizan 3 procesos en 4 estaciones, lo que ayuda a ahorrar tiempo y mejora la eficiencia de producción.
3. El diseño partido de la unidad de carga y descarga y la máquina principal ofrecen un funcionamiento automático o manual.
4. Las matrices de laminado pueden ser simétricas o asimétricas.
5. Los ejes superiores e inferiores funcionan a través de un accionamiento hidráulico. Durante el perfilado de llantas, la velocidad de rotación de los rodillos superiores e inferiores se ajusta automáticamente.
6. Puede ajustar los ejes en ángulos de inclinación y direcciones axiales. Esto hace que cada pieza de la superficie del rodillo esté uniformemente presionado, lo que garantiza una alta precisión.
7. Puede regular el espacio entre el eje superior e inferior y la velocidad de alimentación.
8. Puede ajustar el recorrido del riel guía lateral.
- Dispositivo opcional para el cambio rápido de matrices
- Mecanismo de carga y descarga automático con un diseño de tres procesos y cuatro estaciones
| Nº | Especificaciones | Valores | |||
| 1 | Modelo | | | | |
| 2 | Fuerza de laminado | 230KN | 400KN | 500KN | |
| 3 | Potencia del motor del sistema hidráulico | 62.5Kw | 82.5Kw | 165Kw | |
| 4 | Longitud del molde en el eje | 350mm | 670mm | 900mm | |
| 5 | Velocidad del eje superior e inferior | 220r/min | 200r/min | 200r/min | |
| 6 | Diámetro y material del eje | 40Cr, 140mm | 40Cr, 200mm | 40Cr, 220mm | |
| 7 | Espacio entre el eje superior e inferior | 240~380mm | 340~480 | 380~520 | |
| 8 | Recorrido del eje inferior | 140mm | 140mm | 140mm | |
| 9 | Velocidad de alimentación del eje inferior | 2~10mm/s | 2~10mm/s | 2~10mm/s | |
| 10 | Ángulo de inclinación del eje inferior | -0.35 ° ~0.17 ° | ±0.35° | ±0.35° | |
| 11 | Rodillo guía lateral (Lineal) | Recorrido | 100mm | 140mm | 160mm |
| Recorrido ajustable | 50mm | 50mm | 50mm | ||
| 12 | Diámetro máximo del rodillo guía | 200mm | 220mm | 240mm | |
| 13 | Voltaje de entrada nominal | 380V | 380V | 380V | |
| 14 | Corriente de entrada nominal | 62.5Kw | 82.5Kw | 165Kw | |
| 15 | Sección de los cables eléctricos (cobre) | Unipolar 70mm2 (3 2) | Unipolar 90mm2 (3 2) | Unipolar 180mm2 (3 2) | |
| 16 | Consumo de agua de refrigeración | 2000L /h | 3000L /h | 4000L /h | |
Modelo: GX-23/300
Fuerza de laminado: 230KN
Potencia del motor del sistema hidráulico: 62.5Kw
Longitud del molde en el eje: 350mm
Velocidad del eje superior e inferior: 220r/min
Diámetro y material del eje: 40Cr, 140mm
Espacio entre el eje superior e inferior: 240~380mm
Recorrido del eje inferior: 140mm
Velocidad de alimentación del eje inferior: 2~10mm/s
Ángulo de inclinación del eje inferior: -0.35 ° ~0.17 °
Rodillo guía lateral (Lineal) Recorrido: 100mm (50mm Recorrido ajustable)
Diámetro máximo del rodillo guía: 200mm
Voltaje de entrada nominal: 380V
Corriente de entrada nominal: 62.5Kw
Sección de los cables eléctricos (cobre): Unipolar 70mm2 (3 2)
Consumo de agua de refrigeración: 2000L /h
Modelo: GX-45/600
Fuerza de laminado: 400KN
Potencia del motor del sistema hidráulico: 82.5Kw
Longitud del molde en el eje: 670mm
Velocidad del eje superior e inferior: 200r/min
Diámetro y material del eje: 40Cr, 200mm
Espacio entre el eje superior e inferior: 340~480
Recorrido del eje inferior: 140mm
Velocidad de alimentación del eje inferior: 2~10mm/s
Ángulo de inclinación del eje inferior: ±0.35°
Rodillo guía lateral (Lineal) Recorrido: 140mm (50mm Recorrido ajustable)
Diámetro máximo del rodillo guía: 220mm
Voltaje de entrada nominal: 380V
Corriente de entrada nominal: 82.5Kw
Sección de los cables eléctricos (cobre): Unipolar 90mm2 (3 2)
Consumo de agua de refrigeración: 3000L /h
Modelo: GX-48/800
Fuerza de laminado: 500KN
Potencia del motor del sistema hidráulico: 165Kw
Longitud del molde en el eje: 900mm
Velocidad del eje superior e inferior: 200r/min
Diámetro y material del eje: 40Cr, 220mm
Espacio entre el eje superior e inferior: 380~520
Recorrido del eje inferior: 140mm
Velocidad de alimentación del eje inferior: 2~10mm/s
Ángulo de inclinación del eje inferior: ±0.35°
Rodillo guía lateral (Lineal) Recorrido: 160mm (50mm Recorrido ajustable)
Diámetro máximo del rodillo guía: 240mm
Voltaje de entrada nominal: 380V
Corriente de entrada nominal: 165Kw
Sección de los cables eléctricos (cobre): Unipolar 180mm2 (3 2)
Consumo de agua de refrigeración: 4000L /h
