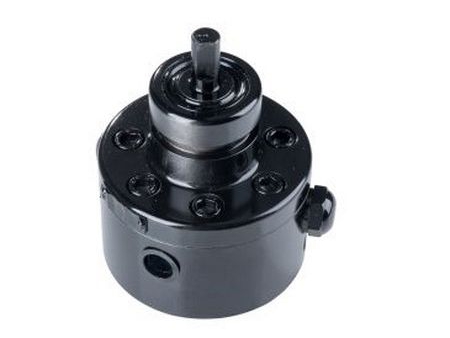

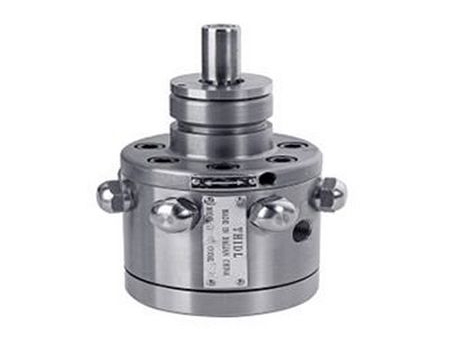

Bomba de pistones radiales
Las bombas de pistones radiales son un tipo de bomba de pistón hidráulico. El pistón en las bombas de pistón radial se extiende en una dirección radial simétricamente alrededor del eje, lo que lo hace diferente de la bomba de pistón axial, que tiene pistones giratorios axialmente.
Las bombas de pistón radial organizan una serie de pistones radialmente en un bloque cilíndrico alrededor de un cubo de rotor. El bloque consta de un pedestal, un cilindro con pistones y un rotor; El pivote dirige el fluido dentro y fuera del cilindro. El rotor montado en la carcasa de la bomba fuerza los pistones a entrar y salir de los cilindros a medida que gira, lo que hace que el fluido hidráulico sea aspirado en la cavidad del cilindro y descargado de ella.
Las entradas y salidas de la bomba están ubicadas en una válvula en un cubo central. Cada pistón está conectado al puerto de entrada cuando comienza a extenderse, mientras que está conectado al puerto de salida cuando comienza a retraerse.
- Adecuado para maquinaria de ingeniería, maquinaria de construcción, etc.
- Alta presión, pequeña fuga interna, bajo nivel de ruido, rendimiento estable y fiable
- Un rango de presión de 21 a 70 MPa
| Especificaciones | | | | | | | | | | | | |
| Presión nominal (MPa) | 14 | 42 | 21 | 42 | 14 | 42 | 21 | 42 | 21 | 42 | 21 | 21 |
| Max. presión (MPa) | 21 | 70 | 35 | 70 | 21 | 70 | 35 | 70 | 35 | 70 | 35 | 35 |
| Caudal máx. sin carga (L/min) | 20.4 | 20.4 | 11.7 | 11.7 | 6.2 | 6.2 | 4.7 | 4.7 | 2.9 | 2.9 | 1.1 | 1.1 |
| Max. velocidad (rpm) | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 |

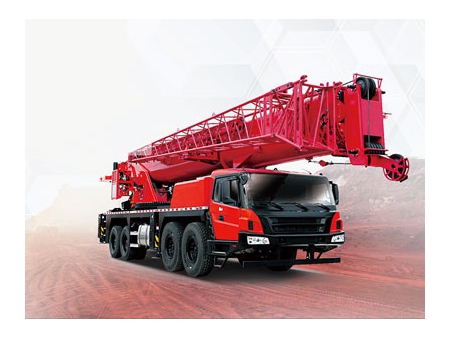

- Grúa

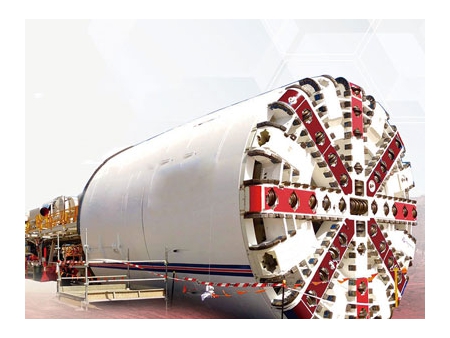

- Tuneladora (TBM)
